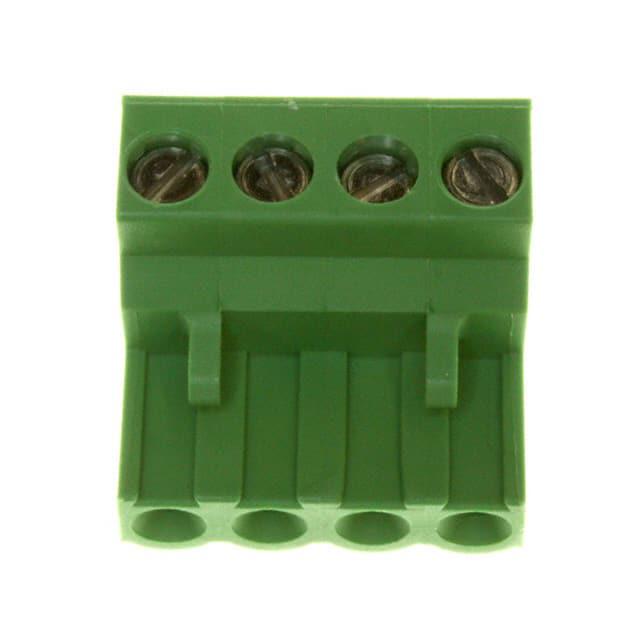

796640-4

厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block F 4 POS 5mm Screw RA Cable Mount 15A/Contact Box
供应商型号: FA-796640-4
供应商: Avnet
标准整包数: 1200
TE CONNECTIVITY 接线座- 接头/插头和插口 796640-4

796640-4概述


    产品简介


    本产品为TE Connectivity生产的终端块(Terminal Block),属于插接式叠层连接器系列。该终端块采用5.00mm间距设计,具有良好的机械和电气性能,适用于工业自动化、通信设备、仪器仪表等多个领域的布线和连接需求。

    技术参数


    - 材料和表面处理:
    - 外壳:PA 6-6,UL 94-V0阻燃等级,颜色:绿色
    - 固定夹:黄铜,镍镀层
    - 双面接触弹簧:磷青铜,电镀:具体参见表格
    - 固定螺丝:M3,黄铜,镍镀层
    - 机械性能:
    - 每极最大插入力:3.0 N
    - 每极最小拔出力:1.5 N
    - 导线剥皮长度:6.0-7.5 mm
    - 螺丝推荐紧固扭矩:0.5 Nm
    - 电气性能:
    - 导线范围:12-30 AWG
    - 最大电压:300 V
    - 最大电流:15 A
    - 接触电阻:<15 mΩ
    - 绝缘电阻:>1000 MΩ(500V DC)
    - 认证:
    - 已在美国保险商实验室(Underwriters Laboratories Inc.)的组件计划中注册,文件号E60677
    - 工作温度范围:
    - -40°C 至 +105°C

    产品特点和优势


    - 双面接触弹簧:确保稳定可靠的电气连接,有效减少接触电阻。
    - 高密度插针设计:提供5.00mm的紧密间距,方便进行高密度布线,节约空间。
    - 插拔自如:具备优良的插拔力,满足工业应用的需求。
    - 兼容性强:可以实现端对端堆叠,而不会影响中心线间距。
    - 易于识别:黑色和白色标记方便快速识别导线顺序。

    应用案例和使用建议


    - 工业自动化:例如PLC控制系统中的信号和电源连接。
    - 通信设备:如路由器、交换机中的导线连接。
    - 仪器仪表:例如测量仪器和测试设备中的信号传输。
    使用建议:
    - 在安装前检查导线剥皮长度是否符合要求。
    - 确保导线正确插入并锁紧,以达到最佳电气性能。
    - 定期检查连接器是否松动,特别是处于高振动环境下的应用。

    兼容性和支持


    该终端块设计为可堆叠,可以方便地与相同型号的其他终端块对接,形成多级布线系统。TE Connectivity提供了详尽的技术支持,包括设计咨询、安装指南和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:插入导线时出现卡顿
    - 解决办法:检查导线剥皮长度是否过长或过短,确保符合推荐范围;检查插孔是否有异物堵塞。
    2. 问题:接触不良
    - 解决办法:检查接触弹簧是否损坏,必要时更换新的弹簧;确保螺丝拧紧扭矩达到推荐值。
    3. 问题:无法实现堆叠
    - 解决办法:确认使用相同型号的终端块,检查尺寸公差是否符合要求。

    总结和推荐


    综上所述,这款TE Connectivity的终端块凭借其优异的机械性能、稳定的电气连接和广泛的适用性,成为众多应用场景的理想选择。无论是工业自动化还是通信设备,都能满足其严苛的要求。我们强烈推荐使用该产品,特别是在需要高密度布线和可靠连接的环境中。

796640-4参数

参数
长*宽*高 20mm(长度)*18.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

796640-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

796640-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 796640-4 796640-4数据手册

796640-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 2.0352 ¥ 16.8109
2400+ $ 2.0228 ¥ 16.7082
3600+ $ 2.01 ¥ 16.6028
6000+ $ 1.4012 ¥ 11.5737
12000+ $ 1.3939 ¥ 11.5138
库存: 1200
起订量: 1200 增量: 0
交货地:
最小起订量为:1200
合计: ¥ 20173.08
