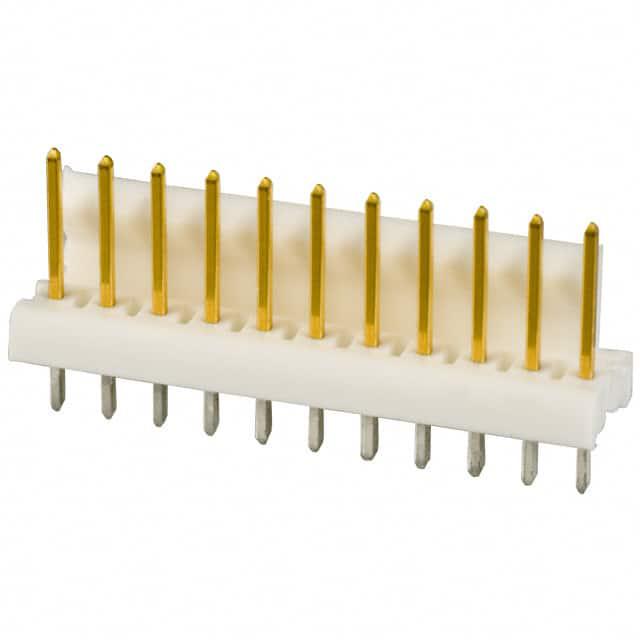

4-641215-1

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 2.54mm 1 11pin 5A 760nm 金 通孔安装 27.94mm(长度)*5.71mm(高度)
供应商型号: 4-641215-1
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-641215-1

4-641215-1概述

    电子元器件产品技术手册:MTA, CST-100 II 和 SL-156 连接器

    1. 产品简介


    MTA, CST-100 II 和 SL-156 连接器是一系列针对印刷电路板 (PCB) 引脚连接的应用而设计的连接器系统。这些连接器主要适用于线对板连接,并且提供了广泛的型号选择以满足不同的应用需求。该连接器系统特别适合用于终端设备、消费电子产品、工业控制等领域。

    2. 技术参数


    - 中心线间距:
    - .100" (2.54mm) 中心线间距
    - .156" (3.96mm) 中心线间距
    - 位置数:
    - MTA-100: 2 到 28 个位置
    - MTA-156: 2 到 24 个位置
    - 导线尺寸:
    - MTA-100: 22, 24, 26 和 28 AWG [0.4-0.08 mm²]
    - MTA-156: 16, 18, 22 和 24 AWG [0.4-0.9 mm²]
    - 最大绝缘直径:
    - MTA-100: .060 [1.52mm]
    - MTA-156: .095 [2.41mm]
    - 电流额定值:
    - MTA-100: 5A(最大)
    - MTA-156: 7A(最大)
    - 电压额定值:
    - 250 VAC(最大)
    - 工作温度范围:
    - -55°C 到 +105°C
    - 材料和认证:
    - 材料:UL94V-2 和 UL94V-0 等级,尼龙材料
    - 认证:符合 UL1410 标准;经过 Underwriters Laboratories Inc. 和 Canadian Standards Association 认证

    3. 产品特点和优势


    - 高兼容性:提供多种位置数和导线尺寸选择,能够适应各种 PCB 设计需求。
    - 易于装配:采用免工具组装,减少装配时间和错误。
    - 安全可靠:具备防反插设计,避免误配,同时采用火焰阻燃材料。
    - 多功能:提供闭端和通孔连接器,以及锁定装置和极化键,增加连接器的稳定性。
    - 认证齐全:获得 UL 和 CSA 认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    - 工业控制设备:适用于需要高度可靠连接的工业自动化设备。
    - 消费电子产品:广泛应用于电视、视频播放器等设备中。
    - 家电设备:如洗衣机、冰箱等家用电器的内部连接。
    - 使用建议:
    - 确保导线和连接器之间的接触良好,避免虚焊和松动。
    - 严格按照手册指导进行装配,特别是在处理极化键和锁定装置时。
    - 定期检查连接器的状态,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:与市场上常见的 PCB 设计高度兼容,便于集成到现有系统中。
    - 技术支持:提供详尽的技术文档和支持服务,如产品样本、授权分销商信息等。如有技术问题,可联系制造商的技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题1:连接器不匹配
    - 解决方案:请参阅手册中的“连接器选型指南”,确保选择正确的连接器组合。
    - 问题2:电流负载过高
    - 解决方案:确保连接器的电流额定值符合应用需求,避免过载。
    - 问题3:连接不稳定
    - 解决方案:检查是否有正确的锁定装置安装,并按照手册指导进行装配。

    7. 总结和推荐


    综上所述,MTA, CST-100 II 和 SL-156 连接器凭借其多样化的型号选择、高可靠性、易操作性和全面的支持体系,成为电子设计工程师的理想选择。无论是消费电子还是工业控制领域,这些连接器都能提供卓越的性能和可靠的连接解决方案。强烈推荐在各类应用中使用这些连接器。

4-641215-1参数

参数
触头镀层 - 配接
类型 Friction Lock,Header
防护等级 -
触头镀层厚度 - 配接 760nm
排数 1
间距-配接 2.54mm
针脚数 11pin
额定电流 5A
颜色 -
长*宽*高 27.94mm(长度)*5.71mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

4-641215-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-641215-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-641215-1 4-641215-1数据手册

4-641215-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 1.722 ¥ 14.3443
45+ $ 1.599 ¥ 13.3197
90+ $ 1.5006 ¥ 12.5
库存: 204
起订量: 35 增量: 1
交货地:
最小起订量为:9
合计: ¥ 129.09
