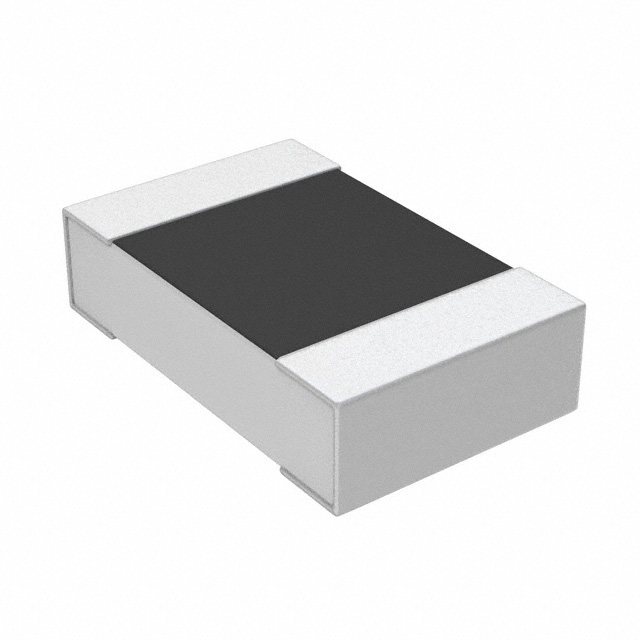

5-2176093-5

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 35.7KΩ ±0.1% 250mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: Q-5-2176093-5
供应商: 期货订购
标准整包数: 1000
TE CONNECTIVITY 贴片电阻 5-2176093-5

5-2176093-5概述

    SMD High Power Precision Resistors 技术手册

    产品简介


    SMD High Power Precision Resistors 是一款高性能表面贴装电阻器,广泛应用于通信、工业控制、仪器仪表和医疗设备等领域。这些电阻器采用先进的薄膜技术,能够在苛刻环境下提供高精度、稳定的性能。

    技术参数


    | 类型 | 尺寸(mm) | 额定功率(@ 70°C) | 电阻范围(Ω) | 耐温范围(℃) | 最大工作电压(V) | 绝缘电阻(MΩ) |
    ||
    | 0402 | 1.00×0.50×0.30 | 0.063W | 49.9Ω~4990Ω | -55~155 | 25V | >10000 |
    | 0603 | 1.55×0.80×0.45 | 0.1W | 24.9Ω~332000Ω | -55~155 | 75V | >10000 |
    | 0805 | 2.00×1.25×0.55 | 0.125W | 24.9Ω~511000Ω | -55~155 | 150V | >10000 |
    | 1206 | 3.05×1.55×0.55 | 0.25W | 24.9Ω~1000000Ω | -55~155 | 200V | >10000 |
    | 1210 | 3.10×2.40×0.55 | 0.33W | 24.9Ω~1000000Ω | -55~155 | 200V | >10000 |
    | 2010 | 4.90×2.40×0.55 | 0.33W | 24.9Ω~1000000Ω | -55~155 | 200V | >10000 |
    | 2512 | 6.30×3.10×0.55 | 1.0W | 1Ω~100Ω | -55~155 | 200V | >10000 |

    产品特点和优势


    - 高精度:电阻容差低至0.05%,温度系数低至5PPM。
    - 高功率:额定功率最高可达1.0W。
    - 宽工作电压:最大工作电压可达200V DC。
    - 耐高温:工作温度范围宽达-55°C到+155°C。
    - 镀锡终端:100%的镀锡终面处理,提高耐腐蚀性。

    应用案例和使用建议


    SMD High Power Precision Resistors 广泛应用于通讯设备、工业控制系统、仪器仪表和医疗设备等。这些设备对电阻器的精度和稳定性要求较高。为了更好地发挥其性能,在设计电路时需要考虑以下几点:
    - 电路布局:在焊接过程中确保焊盘宽度小于芯片电阻器宽度,以控制焊料的施加。一般情况下,焊盘宽度可以设定为电阻器宽度(W)的0.7至0.8倍。如果是回流焊接,则可以将焊盘宽度设置为电阻器宽度(W)的1.0至1.3倍。
    - 焊接温度:在进行回流焊时,最高温度点的时间应控制在260°C下10秒;在波峰焊时,最高温度点的时间也应控制在260°C下10秒;在进行烙铁焊接时,最高温度点的时间应控制在410°C下5秒。

    兼容性和支持


    这些电阻器与其他标准的电子元器件和设备具有良好的兼容性。如果您有任何疑问或需要技术支持,可以通过电子邮件、电话或在线聊天联系厂商获取帮助。具体联系方式可以在产品手册的最后一页找到。

    常见问题与解决方案


    1. 问题:电阻器出现高温运行时不稳定的情况。
    - 解决方案:请检查是否超过了最大工作电压或温度范围,并根据手册提供的建议调整操作条件。

    2. 问题:电阻器在焊接过程中出现开裂。
    - 解决方案:请确保焊接过程中的温度和时间符合规范,参考手册中的焊接工艺指导。

    总结和推荐


    SMD High Power Precision Resistors 在高精度、高稳定性和宽工作温度范围方面表现卓越。其在通信、工业控制和医疗领域的应用非常广泛。推荐给需要高性能电阻器的设计师和工程师使用。希望以上信息能帮助您更好地了解和使用这些产品。

5-2176093-5参数

参数
电阻值 35.7KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5-2176093-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2176093-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 5-2176093-5 5-2176093-5数据手册

5-2176093-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1938 ¥ 1.5888
10000+ $ 0.1825 ¥ 1.4965
20000+ $ 0.1725 ¥ 1.4145
50000+ $ 0.1625 ¥ 1.3325
100000+ $ 0.1525 ¥ 1.2505
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1588.8
直接购买
加入购物车
