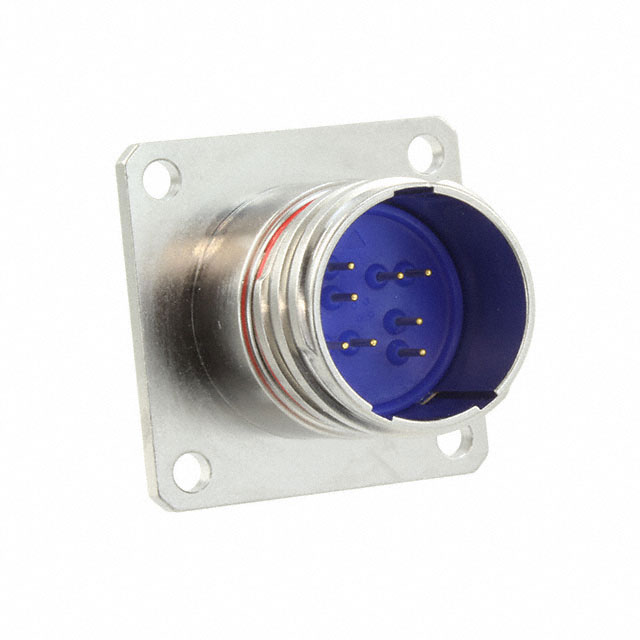

2102453-1

产品分类: 圆形连接器
厂牌: TE CONNECTIVITY
产品描述: Male Pins,Receptacle,Threaded 焊盘 8pin Aluminum 5A 金 银色 法兰安装,面板安装
供应商型号: 18E1-2102453-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形连接器 2102453-1

2102453-1概述


    产品简介


    本文介绍的是TE Connectivity公司的一款PCB方形法兰插座组件——型号为2102453的连接器。该产品广泛应用于电子设备的电路板接线和信号传输。其主要功能是在电路板上提供稳固且高效的电气连接,适用于通信、工业自动化、医疗设备、航空航天等多个领域。

    技术参数


    | 参数 | 值 |

    | 接触点材质 | 金镀铜 |
    | 插座材料 | 铝 |
    | 触点数量 | 8个 |
    | 规格尺寸(英寸) | 0.723 x 0.950 (18.36 mm x 24.13 mm) |
    | 键位旋转角度 | 正常:150°, A:140°, B:132° |
    | 尺寸公差(默认情况) | ±0.005英寸(0.13mm) |
    | 安装孔规格 | 4x0.094英寸 (2.39mm), 2x0.160英寸 (4.06mm) |
    | 推荐的板布局 | 根据图纸要求 |

    产品特点和优势


    这款连接器以其出色的电气特性和坚固耐用的结构脱颖而出。具有以下优势:
    - 高性能的电气连接:金镀铜接触点保证了长时间的高可靠性,适用于各种恶劣环境。
    - 多种安装选项:提供镍和黑色锌镍两种表面处理,适合不同场合的需求。
    - 多样化的键位旋转角度:支持150°、140°和132°三种角度,可以满足不同的安装需求。
    - 良好的机械强度:采用不锈钢内部卡环,确保长期稳定使用。

    应用案例和使用建议


    根据技术手册的描述,这款连接器已经在许多复杂环境中得到验证。例如,在一些工业控制系统和医疗设备中,它被用于实现精准的数据传输。对于使用此连接器的用户,建议进行定期检查和维护以确保最佳性能。

    兼容性和支持


    该连接器在设计时充分考虑到了与其他标准设备的兼容性。此外,TE Connectivity公司提供全面的技术支持和售后服务,包括产品文档、安装指南和技术咨询等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入过程中接触不良 | 检查是否有异物阻碍或清洁插针和插座 |
    | 连接处温度过高 | 检查是否正确安装,减少电流过载的情况 |
    | 寿命短 | 确保工作在指定的工作温度范围内 |

    总结和推荐


    综上所述,TE Connectivity的2102453 PCB方形法兰插座组件凭借其高可靠性和稳定性,在各种应用场景中表现出色。考虑到其多功能性和耐用性,强烈推荐给需要高效且可靠连接解决方案的用户。无论是通信设备还是高端医疗设备,这款连接器都能提供优秀的服务。

2102453-1参数

参数
额定电流 5A
外壳材料 Aluminum
针脚数 8pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
安装方式 法兰安装,面板安装
应用等级 军用级,船舶级
零件状态 在售
包装方式 散装

2102453-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2102453-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器 TE CONNECTIVITY 2102453-1 2102453-1数据手册

2102453-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
