36501JR18JTDG

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 250MHz 1.25GHz 250mA 25@250MHz 180nH 1.4Ω ±5% 0603 标准安装,贴片安装 1.8mm*1.12mm*1.02mm
供应商型号: 5323061
供应商: 海外现货
标准整包数: 10

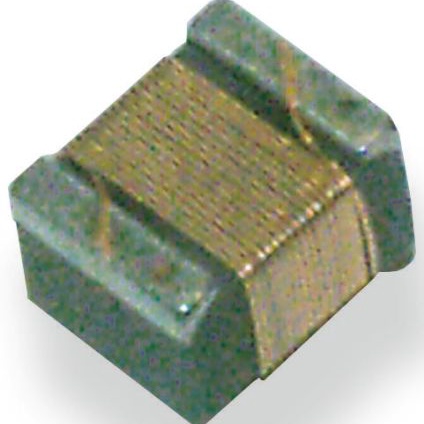

TE CONNECTIVITY 贴片电感 36501JR18JTDG

36501JR18JTDG概述


    产品简介


    TE Connectivity的3650系列低电感高频率贴片电感是一款专门设计用于高频率电路的高性能电感元件。该系列产品具有从1.0纳亨到4.7微亨的广泛电感值范围,适用于各种自动放置设备。其独特的构造方式和高Q因子特性使得它们成为实验室和工业自动化设计的理想选择。本系列提供了多种封装尺寸,可满足不同的设计需求,并且提供了一系列设计套件以简化开发过程。

    技术参数


    36501E系列(0402封装)
    | 代码 | 电感值 (nH) | 公差 (%) | 最小Q值 | 最小S.R.F. (MHz) | 最大直流电阻 (Ω) | 最大直流电流 (mA) |
    ||
    | 1N0 | 1.0 | 10 | 16 | 1.02 | 0.045 | 1360 |
    | 1N9 | 1.9 | 10.5 | 11.3 | 1.72 | 0.070 | 1040 |
    | ... | ... | ... | ... | ... | ... | ... |
    36501J系列(0603封装)
    | 代码 | 电感值 (nH) | 公差 (%) | 最小Q值 | 最小S.R.F. (MHz) | 最大直流电阻 (Ω) | 最大直流电流 (mA) |
    ||
    | 1N6 | 1.6 | 10,5 | 12500 | 1.53 | 0.040 | 700 |
    | 1N8 | 1.8 | 10,5 | 12500 | 1.63 | 0.045 | 700 |
    | ... | ... | ... | ... | ... | ... | ... |
    36502A系列(0805封装)
    | 代码 | 电感值 (nH) | 公差 (%) | 最小Q值 | 最小S.R.F. (MHz) | 最大直流电阻 (Ω) | 最大直流电流 (mA) |
    ||
    | 2N8 | 2.8 | 10,5 | 80 | 1.58 | 0.060 | 800 |
    | 3N0 | 3.0 | 10,5 | 80 | 1.66 | 0.060 | 800 |
    | ... | ... | ... | ... | ... | ... | ... |
    36502C系列(1008封装)
    | 代码 | 电感值 (nH) | 公差 (%) | 最小Q值 | 最小S.R.F. (MHz) | 最大直流电阻 (Ω) | 最大直流电流 (mA) |
    ||
    | 5N6 | 5.6 @ 50MHz | 10,5 | 42 | 103 | 0.15 | 1000 |
    | 10N | 10 @ 50MHz | 10,5,2 | 65 | 40 | 0.63 | 1000 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    TE Connectivity 3650系列电感的主要优势包括:
    1. 多种封装尺寸选择:为不同应用提供灵活性。
    2. 电感范围广:从1.0 nH到4.7 µH,适用于广泛的高频电路设计。
    3. 高Q因子:具有优异的电磁兼容性和较低的能量损耗。
    4. 高自共振频率(S.R.F.):确保在高频下仍能保持良好的电感性能。
    5. 标准化公差:保证生产的一致性和可靠性。
    6. 设计套件:便于设计者快速进行原型设计和测试。

    应用案例和使用建议


    TE Connectivity 3650系列电感广泛应用于通信、消费电子、医疗仪器、计算机及周边设备等领域。例如,在高速数据传输系统中,这些电感可以用来滤波和匹配阻抗,确保信号的稳定传输。
    使用建议
    - 在需要高频率性能的应用中,优先考虑使用更高Q值的型号。
    - 在高电流应用中,使用高电流型号以避免热效应带来的问题。
    - 结合具体的应用场景,合理选择不同封装尺寸的产品。

    兼容性和支持


    该系列产品与其他电子元件具有良好兼容性,可在大多数现代电路板设计中直接替换使用。TE Connectivity提供了详尽的技术支持和售后服务,包括电话咨询、在线帮助等服务。

    常见问题与解决方案


    1. 问题:如何选择合适的电感型号?
    - 解决方案:根据具体的应用需求(如电感值、Q值、工作频率等)来选择适合的型号。
    2. 问题:为什么测量的电感值和标注值不一致?
    - 解决方案:检查电路中是否存在寄生电容或电感,这些可能影响测量结果。
    3. 问题:如何防止电感过热损坏?
    - 解决方案:在高电流应用中使用适当的散热措施,如增加散热器或改进PCB布局。

    总结和推荐


    TE Connectivity 3650系列低电感高频率贴片电感在高频电路应用中表现出色,凭借其宽泛的电感值范围、高Q因子和多样的封装选项,该系列产品在市场上具有很强的竞争优势。对于需要高可靠性和高性能的工程师而言,TE Connectivity 3650系列是理想的选择。

36501JR18JTDG参数

参数
自谐振频率(SRF) 1.25GHz
容差 ±5%
直流电阻(DCR) 1.4Ω
额定电流 250mA
Q值 25@250MHz
测试频率 250MHz
电感值 180nH
饱和电流(LSAT) -
长*宽*高 1.8mm*1.12mm*1.02mm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

36501JR18JTDG厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36501JR18JTDG数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 36501JR18JTDG 36501JR18JTDG数据手册

36501JR18JTDG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.3345
500+ ¥ 2.2835
1000+ ¥ 2.2347
库存: 378
起订量: 90 增量: 0
交货地:
最小起订量为:10
合计: ¥ 23.34
直接购买
加入购物车
