63038-1

厂牌: TE CONNECTIVITY

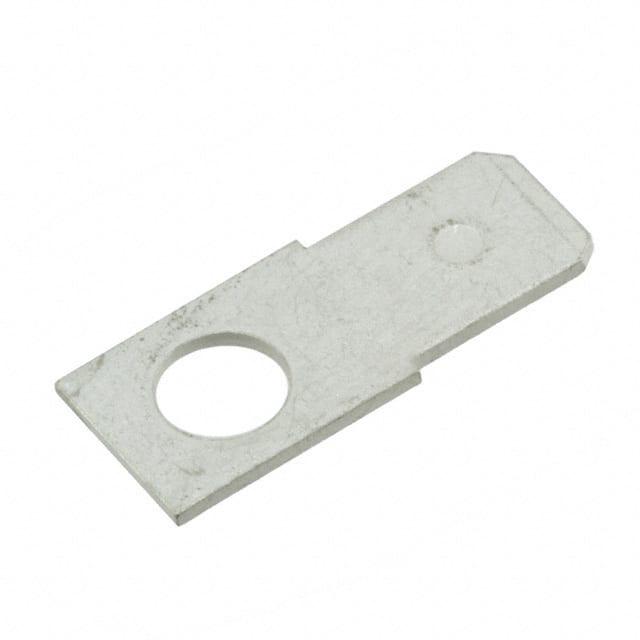

产品描述: TE Connectivity PCB插片端子 裸扁形端子, FASTON .250系列, 公插, 6.35 x 0.81mm接片
供应商型号: SXE-63038-1
供应商: 海外现货
标准整包数: 100
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 63038-1

63038-1概述


    产品简介


    本文介绍的是一款型号为63038-1的PCB终端快接端子(FASTON)。这是一款适用于印刷电路板(PCB)的快速连接端子,广泛应用于电气和电子设备中,例如家电、工业控制系统、通信设备等。该端子采用锡镀层,具有可靠的电气接触性能,便于安装和拆卸,特别适合于需要频繁插拔的应用场景。

    技术参数


    - 接合片宽度:6.35 mm (0.25 in)
    - PCB孔径:4.5 mm (0.177 in)
    - 插入力:正常
    - 终端镀层:磨砂锡
    - 接触面积镀层厚度:1.01 µm (40 µin)
    - 终端厚度:0.81 mm (0.032 in)
    - 操作温度范围:-40°C 至 105°C (-40°F 至 221°F)

    产品特点和优势


    - 高可靠性:采用高质量的锡镀层,确保了长期稳定的工作性能。
    - 易于安装:通过螺丝固定的方式,安装简便且牢固。
    - 良好的电气接触:经过严格测试,确保接触电阻低,传输性能优异。
    - 环保合规:符合RoHS、REACH等环保标准,使用安全可靠。

    应用案例和使用建议


    应用案例:这款端子常用于工业自动化设备中的信号连接。例如,在电机控制模块中,它可以用来快速连接传感器和执行器,保证系统高效运行。
    使用建议:
    1. 检查安装:在安装前,务必确认接合片和PCB孔径尺寸一致,以确保正确连接。
    2. 保持清洁:安装时,注意接合片和孔的清洁,避免灰尘或异物导致接触不良。
    3. 定期检查:建议定期检查连接点是否有松动,确保长期稳定的工作状态。

    兼容性和支持


    - 兼容标准:符合CSA和UL认证标准,适用于各种国际标准环境。
    - 包装信息:每包包含1000个端子,采用防潮袋封装,方便存储和运输。
    - 技术支持:如需支持,可拨打+1 800 522 6752联系厂商获取更多帮助。

    常见问题与解决方案


    - 问题一:接触电阻偏高
    - 解决方案:检查接合片和PCB孔是否清洁,重新安装确保良好接触。

    - 问题二:安装后出现松动
    - 解决方案:检查螺丝是否紧固到位,必要时更换螺丝进行加固。

    - 问题三:温度范围超出
    - 解决方案:在极端环境下使用时,考虑使用额外的散热措施或选用耐温范围更广的产品。

    总结和推荐


    这款FASTON 63038-1终端快接端子以其高可靠性、良好的电气接触性能和环保合规等特点,适用于多种应用场景。它不仅易于安装,还具备出色的长期稳定性。因此,我们强烈推荐该产品给需要高质量、高效能连接解决方案的用户。无论是工业自动化还是家用电器,这款端子都能为您提供可靠的支持。

63038-1参数

参数
长*宽*高 18.16mm(长度)*7.49mm(宽度)
安装方式 底座安装,板安装
零件状态 在售
包装方式 散装,袋装

63038-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63038-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 63038-1 63038-1数据手册

63038-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
