323136

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-323136
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 323136

323136概述


    产品简介


    产品概述

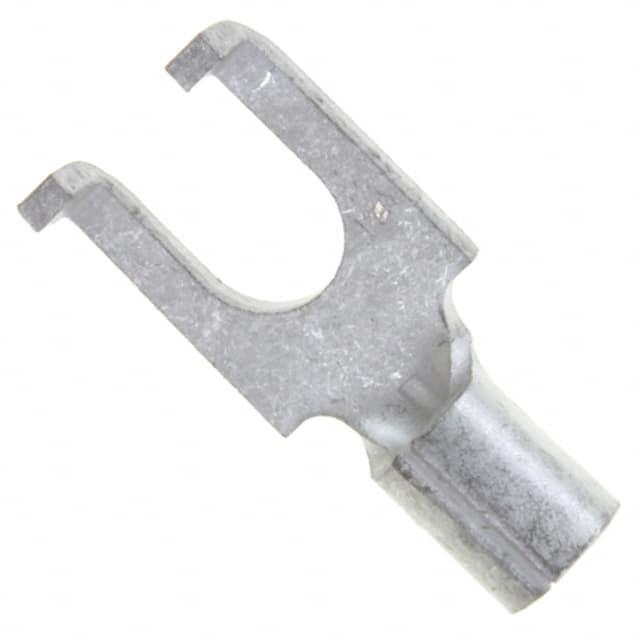

    本文介绍的是TE Connectivity的Spade Tongue Terminal(叉舌端子),型号为323136。这种端子主要用于连接导线,特别是在需要高可靠性的电气系统中。其适用的导线范围是22至16 AWG(美国线规),兼容的螺栓尺寸为#6或M3.5,适用于广泛的工业应用,包括汽车、航空、电力控制设备等。

    技术参数


    | 参数 | 描述 |

    | 螺栓尺寸 | #6, M3.5 |
    | 导线范围 | 22-16 AWG |
    | 端子厚度 | 0.79 mm (0.031 in) |
    | 端子直径 | 3.68 mm (0.145 in) |
    | 接触材料 | 锡镀层 |
    | 铝箔厚度 | 1.55 mm (0.061 in) |
    | 产品重量 | 0.557 克 |
    | 工作温度范围 | 170°C (338°F) |
    | 电气绝缘 | 无绝缘 |
    | 包装数量 | 每包1000个 |

    产品特点和优势


    该叉舌端子具备以下显著特点和优势:
    - 坚固耐用:采用锡镀层接触材料,提供良好的耐腐蚀性和机械稳定性。
    - 兼容性强:可以配合各种#6或M3.5螺栓使用,广泛应用于各类电气连接场合。
    - 操作便捷:闭口端设计使得安装过程简单快捷,且无需额外的绝缘措施。
    - 高可靠性:在170°C高温下仍能保持稳定的工作性能,适用于严苛的环境条件。

    应用案例和使用建议


    应用场景
    - 汽车制造:用于发动机舱内的导线连接,确保电气系统的稳定运行。
    - 电力控制设备:在复杂的配电系统中,提供可靠的电气连接。
    - 航空工业:在飞机内部,连接各种传感器和电气组件,确保飞行安全。
    使用建议
    - 在使用前请仔细检查端子是否有损伤,避免因损坏而导致的电气故障。
    - 安装时请注意螺栓的紧固程度,过松或过紧都可能导致连接不良或松动。
    - 如需在极端环境下使用,请考虑采用额外的保护措施,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:该端子与铜基材导线兼容,尤其适合使用锡镀层的导线。
    - 支持服务:如有任何技术问题或支持需求,可拨打+1 800 522 6752联系技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后出现松动 | 确保螺栓已正确紧固,并检查是否有损坏迹象。|
    | 端子接触电阻增大 | 清理端子表面的氧化物,并重新紧固连接。 |
    | 高温环境下端子性能下降 | 考虑使用更高温等级的端子材料,或者增加散热措施。|

    总结和推荐


    综上所述,TE Connectivity的Spade Tongue Terminal(型号323136)是一款性能卓越、广泛应用的电子元器件。它在高温和复杂环境下表现出色,具备高度的可靠性和兼容性。通过严格的测试和认证,确保了其在多种工业应用中的稳定表现。对于需要高性能电气连接的应用场合,强烈推荐使用该产品。如果您有任何疑问或需要进一步的技术支持,随时联系TE Connectivity的技术团队。

323136参数

参数
长*宽*高 13.06mm*6.35mm*6.35mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

323136厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

323136数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 323136 323136数据手册

323136封装设计

查看详情并下载
Symbol
Footprint
3D Model
