5-5175472-1

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: Plug 焊盘 2 20pin 1A 金 中心安装,通孔安装
供应商型号: JY-5-5175472-1
供应商: 云汉优选
标准整包数: 1

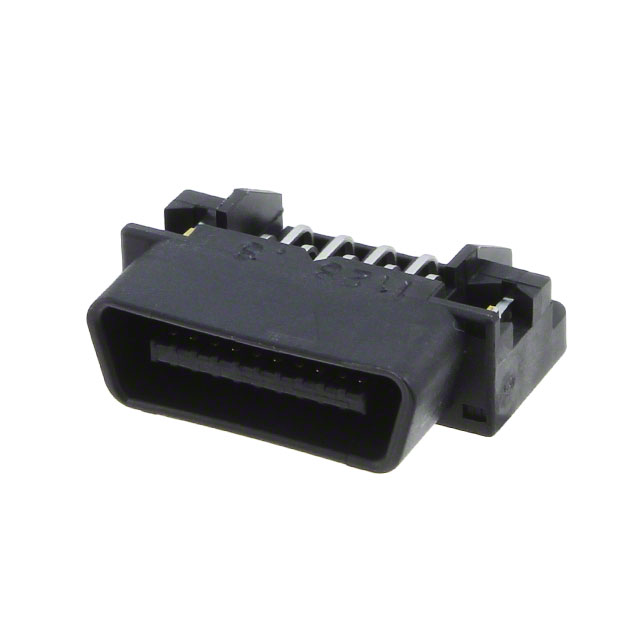

TE CONNECTIVITY D-Sub 连接器 5-5175472-1

5-5175472-1概述


    产品简介


    CHAMP .050系列I盲配插头和插座是适用于印刷电路板(PCB)应用的高性能连接器。这些插头和插座有20、40和80个位置可供选择,并且提供通孔接触器或直针接触器,中心线间距为1.27mm。插头可垂直安装或跨座安装;插座则有直角、垂直、压接垂直、加高压接垂直和加高垂直等不同形式。这些连接器完全兼容于CHAMP .050系列I板对板连接器。

    技术参数


    - 插头和插座尺寸
    - 垂直和跨座安装插头:20、40、80个位置
    - 加高垂直插头:40、80个位置
    - 直角插头:20、80个位置
    - 压接垂直插头:20、40、80个位置
    - 加高压接垂直插头:40、80个位置
    - PCB材料及厚度
    - PCB材料:玻璃环氧树脂(FR-4, G-10)
    - PCB厚度范围:取决于具体型号,例如:跨座安装40和80位置的最大厚度为1.32mm,垂直安装20、40和80位置的厚度范围为0.76mm到1.27mm
    - 接触孔直径
    - 钻孔直径:0.72mm到0.88mm
    - 成品孔直径(电镀后):0.87mm到0.93mm
    - 孔铜电镀层厚度:0.025mm到0.050mm
    - 铜硬度最大值:150Knoop

    产品特点和优势


    1. 多样的安装方式:支持多种安装方式,如垂直、跨座、直角、压接等,提供了灵活性和适用性。
    2. 高度兼容性:完全兼容CHAMP .050系列I板对板连接器,适用于多种不同的电路设计。
    3. 稳定的安装机制:采用板锁设计,增强连接器在PCB上的稳定性,减少振动导致的松动问题。
    4. 极化的防错设计:独特的键槽设计防止错误的插拔,确保正确的电路连接。

    应用案例和使用建议


    - 自动化生产线:在自动化生产线中,由于需要高精度的安装工具,建议使用专用的插件工具和支撑夹具来提高效率和准确性。
    - 手工组装:在手工组装时,需注意手动放置时的精准度,确保插头和插座正确对齐,避免过度压力导致变形。
    - 焊接工艺:推荐使用SN60或SN62焊锡,并选择合适的助焊剂,确保焊点质量和可靠性。焊接后的清洗步骤也非常关键,要确保残留物被彻底清除,以避免影响信号传输。

    兼容性和支持


    - 兼容性:完全兼容CHAMP .050系列I板对板连接器,确保互换性和系统集成的便捷性。
    - 技术支持:提供详尽的技术支持和维修服务,客户可以通过联系产品信息热线获取更多帮助。

    常见问题与解决方案


    - 问题1:如何确保焊接过程中温度控制得当?
    - 解决方案:使用温控设备,并严格按照焊锡的推荐温度进行操作。避免过高或过低的温度导致损坏。
    - 问题2:如何处理助焊剂残留物?
    - 解决方案:使用推荐的清洁溶剂,严格按照说明书操作,确保彻底清洁。

    总结和推荐


    CHAMP .050系列I盲配插头和插座在设计上非常注重实用性和可靠性,具有广泛的适用性。无论是用于自动化生产线还是手工组装,都可以满足严格的应用需求。强烈推荐给需要高性能连接器的电子设计工程师和技术人员,相信这些产品将会显著提升系统的稳定性和性能。

5-5175472-1参数

参数
额定电流 1A
排数 2
触头镀层
外壳材料 -
针脚数 20pin
类型 Plug
颜色 -
端接 焊盘
安装方式 中心安装,通孔安装
零件状态 在售
包装方式 托盘

5-5175472-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-5175472-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5-5175472-1 5-5175472-1数据手册

5-5175472-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
