5749204-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 68针D-Sub外壳, 锌壳体
供应商型号: 1098653
供应商: 海外现货
标准整包数: 1

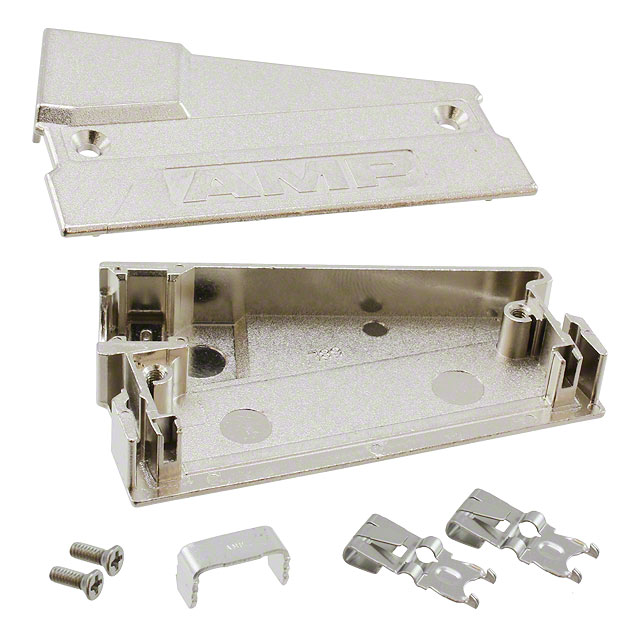

TE CONNECTIVITY D-Sub/D形连接器 - 后壳/罩 5749204-2

5749204-2概述

    AMPLIMITE .050 Series Connectors 技术手册

    产品简介


    AMPLIMITE .050 系列连接器是一款高性能的 D-subminiature 连接器,适用于多种工业和消费电子产品。其核心特点是高密度的 D 型接口,提供从 20 到 120 个接触点的选择。该系列连接器可用于各种应用领域,如工业机械、医疗仪器、计算机及外设、RAID 存储阵列、服务器/路由器、磁带存储系统、工作站等。此外,该系列还广泛应用于个人和手持设备上的机载工业通信。

    技术参数


    - 接触点数: 20, 26, 28, 40, 50, 68, 80, 100, 120(仅 ACTION PIN)
    - 中心线间距: 0.050 x 0.100 英寸 [1.27 x 2.54 毫米]
    - 电镀: 接触点采用金电镀和锡电镀
    - 终止方法: IDC 终止(用于电缆),焊接尾端(用于印刷电路板)
    - 材料: 壳体为镀亮镍的钢,接触件为磷青铜镀镍镀金
    - 工作温度范围: 未明确给出,但推测适合广泛的工业环境
    - 电气特性: 可承受较高的 EMI/RFI 干扰

    产品特点和优势


    - 高密度设计: 提供 20 至 120 个接触点,满足不同应用需求
    - 电磁屏蔽: 高效的 EMI/RFI 屏蔽能力,保护系统免受干扰
    - 快速可靠连接: IDC 终止方法实现快速、可靠的电缆连接
    - 多变配置: 提供平齐面、锁块和带轨锁等多种装配选项
    - 认证合规: 符合 UL 1863 和 CSA 认证标准

    应用案例和使用建议


    - 工业机械: 适用于需要高可靠性和紧凑设计的应用场景
    - 医疗仪器: 需要稳定且抗干扰的信号传输
    - 计算机及外设: 适用于数据中心和计算设备
    - 使用建议: 在安装时需确保电缆直径符合要求,并根据应用选择合适的锁定方式(如挤出式释放锁扣或螺丝锁)

    兼容性和支持


    - 兼容性: 与标准插针和插座配置兼容,可与不同类型的设备无缝集成
    - 厂商支持: 提供详尽的工具和技术支持,包括安装指南和应用工具

    常见问题与解决方案


    - Q1: 如何正确选择正确的连接器型号?
    - A1: 参考手册中的表格,根据所需的接触点数、锁定方式和电缆直径选择合适型号
    - Q2: 如何处理安装过程中的屏蔽问题?
    - A2: 使用专用的屏蔽套件和接线盒来增强系统的屏蔽效果,避免信号干扰
    - Q3: 安装过程中如何确保良好的电接触?
    - A3: 使用手动或气动工具确保电缆和连接器之间的正确对接,必要时可采用压接工具

    总结和推荐


    AMPLIMITE .050 系列连接器凭借其高密度设计、强大的电磁屏蔽能力和广泛的适用性,成为工业和商业应用的理想选择。其多样化的配置和可靠的技术支持使得其在众多领域中表现出色。综上所述,强烈推荐使用此款连接器以满足您的应用需求。

5749204-2参数

参数
电缆出口 75°
电缆类型 圆形的
配件类型 Two Piece Backshell
针脚数 68pin
颜色 银色
镀层 铜,镍
屏蔽
长*宽*高 61.34mm*13.21mm*35.69mm
零件状态 在售
包装方式 袋装

5749204-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5749204-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub/D形连接器 - 后壳/罩 TE CONNECTIVITY 5749204-2 5749204-2数据手册
