HBA82MFZRE

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 82MΩ ±1% 400mW ±100ppm/℃ 通孔安装 8mm*2.6mm*12.5mm
供应商型号: 2991995
供应商: 海外现货
标准整包数: 1

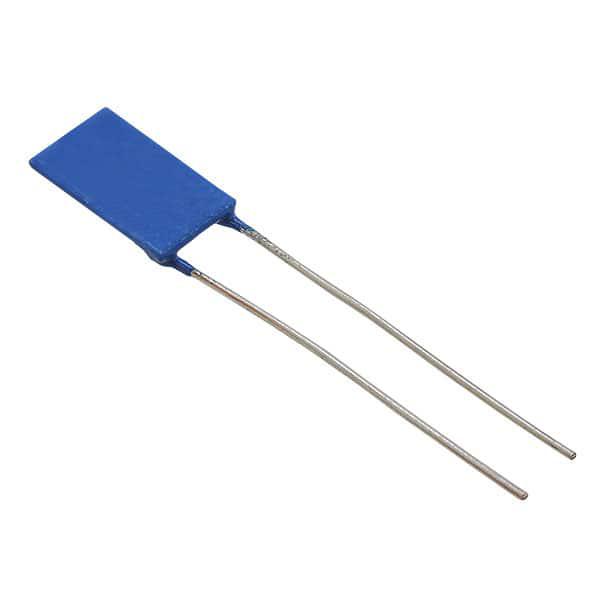

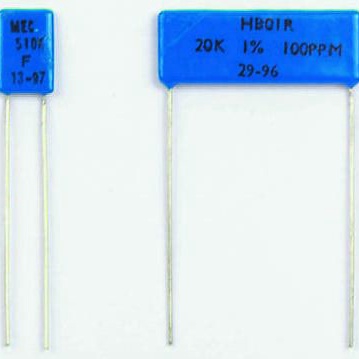

TE CONNECTIVITY 通孔电阻 HBA82MFZRE

HBA82MFZRE概述


    产品简介


    电子元器件类型: 高电压高阻值电阻器
    主要功能: 该电阻器适用于高电压、工业控制、医疗以及通用应用,主要用于高压环境下的电压分压、浪涌吸收、滤波、平衡及冲击电流限制。
    应用领域: 包括高电压应用、电压分压器、浪涌吸收器、滤波器、平衡电路和冲击电流限制器等。

    技术参数


    - 功率耗散(W):
    - 20°C时:0.8W (HBA), 2.0W (HB1), 4.0W (HB3)
    - 70°C时:0.4W (HBA), 1.0W (HB1), 2.0W (HB3)
    - 阻值(Ω):
    - 最小值:1KΩ (HBA), 10KΩ (HB1, HB3)
    - 最大值:120MΩ (HBA), 1GΩ (HB1, HB3)
    - 阻值公差(%): 1%, 2%, 5%(可根据要求更紧)
    - 最大工作电压(V): 1kV (HBA), 7.5kV (HB1), 15kV (HB3)
    - 绝缘电阻(Ω): >106MΩ
    - 负载稳定性(1000小时 @ 70°C): ±0.5%
    - 温度快速变化(-55°C到125°C): ΔR: ±0.1%
    - 耐久性(1000小时 @ 200°C): ΔR: ≤2%
    - 焊接热稳定性(350°C, 3.5秒): ΔR: 0.05%
    - 温度系数(ppm/°C): ±100ppm/°C
    - 电压系数: 低至100KΩ,增加至8.0ppm/Volt
    - 环境温度范围(°C): -55°C 至 125°C

    产品特点和优势


    - 独特规格: 最高达15kV的工作电压,特别适合高需求应用。
    - 紧凑设计: 高阻值与高功率的比值,是解决PCB空间不足的有效方案。
    - 宽广的阻值范围: 从1KΩ到1GΩ,结合1%的容差,为设计提供极大的灵活性。
    - 长期可靠: 建立已久的产品,具有可靠的性能和稳定性。
    - 低电感: 适用于需要快速开关速度的应用场合。

    应用案例和使用建议


    - 应用案例: 在高压电源设备、高压测试仪器和医疗设备中广泛应用。
    - 使用建议: 确保在选择和安装时考虑环境温度和散热条件,以避免因过热而导致的性能下降。建议在高温环境下进行额外的散热设计,如加装散热片。

    兼容性和支持


    - 兼容性: 该电阻器与其他标准电子设备兼容,易于集成。
    - 支持和维护: TE Connectivity 提供专业的技术支持和售后服务,可针对高频应用和高压环境下的使用进行详细指导。

    常见问题与解决方案


    1. 问题: 工作电压过高导致烧毁。
    - 解决方案: 确保在额定电压范围内使用,避免过载。
    2. 问题: 安装后发现温度上升过快。
    - 解决方案: 加装散热装置,确保良好的散热条件。
    3. 问题: 阻值不稳定。
    - 解决方案: 检查连接是否稳固,避免接触不良。必要时更换更高精度的电阻器。

    总结和推荐


    综合评估: 该高电压高阻值电阻器在设计和可靠性方面表现出色,适合在高电压环境中使用。它具备出色的负载稳定性和抗热冲击能力,适用于各种高压应用场合。TE Connectivity 提供的支持和服务进一步提升了其市场竞争力。
    推荐结论: 高度推荐使用此产品,尤其是在需要高性能和高可靠性的高压应用场合。

HBA82MFZRE参数

参数
电阻值 82MΩ
精度 ±1%
额定功率 400mW
温度系数 ±100ppm/℃
长*宽*高 8mm*2.6mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

HBA82MFZRE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HBA82MFZRE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY HBA82MFZRE HBA82MFZRE数据手册

HBA82MFZRE封装设计

查看详情并下载
Symbol
Footprint
3D Model
