829394-5

厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 10pin 5A 99nm 金 绿色 通孔安装 25.4mm(长度)*5.06mm(高度)
供应商型号: N-829394-5
供应商: 云汉优选
标准整包数: 1

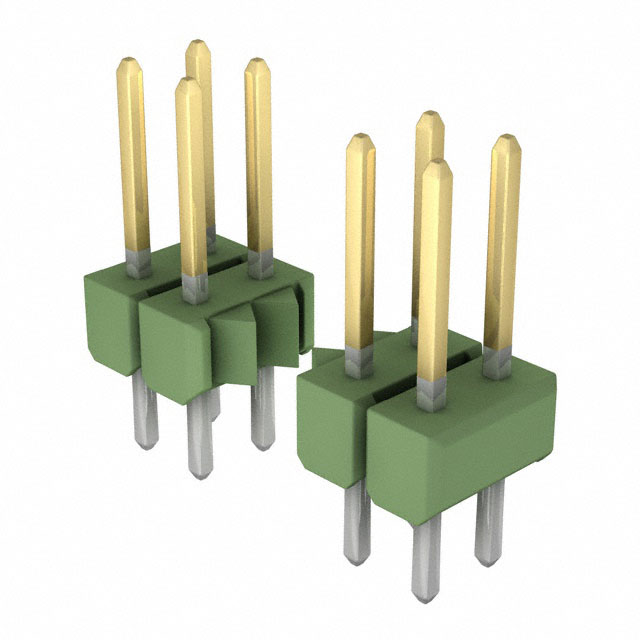

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 829394-5

829394-5概述


    产品简介


    产品名称:AMPMODU II PIN HEADER, DUAL ROW
    产品类型:连接器
    主要功能:AMPMODU II PIN HEADER, DUAL ROW 是一款用于印刷电路板(PCB)布局的连接器,提供双排接触针设计。它具有出色的电气性能和可靠性,适用于各种工业和消费电子应用。
    应用领域:通信设备、汽车电子、医疗设备、工业自动化、计算机外设等领域。

    技术参数


    - 尺寸规格:
    - 针距:2.54 mm
    - 长度范围:10.16 mm 至 127.00 mm
    - 宽度范围:3.36 mm 至 66.04 mm
    - 接触针数量:26 个至 50 个
    - 材料与表面处理:
    - 接触针材质:铜锌(CuZn)
    - 表面处理:最小 0.7 µm PdNi + 最小 0.1 µm 金镀层
    - 电气特性:
    - 工作温度范围:-40°C 至 +85°C
    - 电气特性:符合 UL 94-V0 阻燃等级
    - 兼容性:可与标准双排插头匹配,适用于不同品牌和型号的 PCB

    产品特点和优势


    - 高可靠性和稳定性:AMPMODU II PIN HEADER 采用优质的铜锌材料和先进的表面处理工艺,确保了连接的稳定性和可靠性。
    - 宽适用范围:该连接器支持多种电气特性和广泛的工作温度范围,适用于各种恶劣环境下的应用。
    - 简便安装:双排接触针设计使得安装更为便捷,节省时间和成本。

    应用案例和使用建议


    - 通信设备:在路由器、交换机等通信设备中,AMPMODU II 可以高效传输数据信号,保证通信的连续性和稳定性。
    - 汽车电子:在汽车电子系统中,该连接器可用于连接控制模块和传感器,确保汽车电子系统的可靠运行。
    - 工业自动化:在工业自动化设备中,如工业机器人和控制系统,AMPMODU II 可实现精准的数据传输和控制信号传输。
    使用建议:
    - 确保安装时针脚对齐,避免误插导致短路或其他损坏。
    - 在安装前进行严格的检查,确保接触针没有变形或损伤。

    兼容性和支持


    - 兼容性:AMPMODU II PIN HEADER 与标准双排插头兼容,易于与其他品牌和型号的 PCB 进行连接。
    - 技术支持:TE Connectivity 提供全面的技术支持和售后服务,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    1. 问题:安装后无法正常导通
    - 解决方案:检查针脚是否对齐,是否有物理损坏或弯曲。确认针脚清洁无氧化物。
    2. 问题:接触电阻过高
    - 解决方案:检查接触针表面是否完好,确保表面处理无损。必要时重新安装或更换连接器。
    3. 问题:温度过高
    - 解决方案:确保安装环境符合工作温度范围要求,加强散热措施。

    总结和推荐


    综合评估:AMPMODU II PIN HEADER, DUAL ROW 是一款性能卓越、应用广泛的连接器。它的高可靠性和稳定性使其成为许多应用的理想选择。
    推荐:鉴于其优异的电气性能和广泛的应用范围,强烈推荐在通信设备、汽车电子、医疗设备、工业自动化和计算机外设等应用场景中使用 AMPMODU II PIN HEADER, DUAL ROW。它不仅提供了可靠的数据传输,还为设计者提供了灵活性和便利性。

829394-5参数

参数
颜色 绿色
触头镀层厚度 - 配接 99nm
针脚数 10pin
触头镀层 - 配接
间距-配接 2.54mm
排数 2
额定电流 5A
类型 Breakaway,Header,Push-Pull
防护等级 -
长*宽*高 25.4mm(长度)*5.06mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

829394-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

829394-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 829394-5 829394-5数据手册

829394-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
