213283-2

产品分类: 背板连接器 - 配件
厂牌: TE CONNECTIVITY

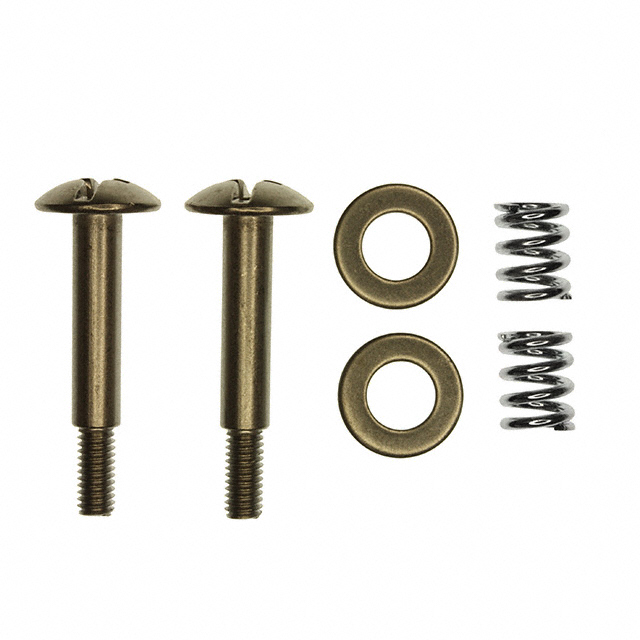

产品描述: 泰科电子 连接器螺钉 带肩螺钉, M4螺纹
供应商型号: 18E8-213283-2
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 配件 213283-2

213283-2概述

    AMP Metrimate Pin and Socket Connectors

    产品简介


    AMP Metrimate Pin and Socket Connectors 是一种高度耐用、密度高且电气性能卓越的连接器,适用于多种工业和商业应用。这些连接器可用于面板安装、自由悬挂式或PC板上,具有广泛的应用范围。它们的设计符合多个国际测试和认证机构的标准,包括UL、CSA、VDE和IEC。

    技术参数


    - 电气特性
    - 额定电压:UL(600 VAC 和 VDC),CSA(600 VAC 和 VDC),VDE(380 VAC,450 VDC),IEC(440 V)
    - 绝缘电阻:≥5000兆欧
    - 电流承载能力:取决于具体接触类型,详见技术文档
    - 接触电阻:视具体接触类型而定,参见相应的产品规范
    - 环境特性
    - 工作温度范围:-55°C至+130°C
    - 机械特性
    - 空气间隙:>3.2 mm
    - 爬电距离:>4 mm
    - 安装距离(带电接触至面板):>6 mm
    - 可接受面板厚度:0.8-2.3 mm

    产品特点和优势


    1. RoHS合规:所有部件均符合RoHS指令,确保环保安全。
    2. UL、CSA、VDE和IEC认证:确保在各种应用中的可靠性和安全性。
    3. UL 94V-0阻燃等级:提供出色的防火性能。
    4. 真正的公制规格:采用5 mm中心距设计,提高连接器的密度和电气性能。
    5. 无需安装硬件的面板安装版本:简化安装过程,节省时间和成本。
    6. 抗拉力的抽屉连接器:适用于10至30个位置的连接器,标准和低轮廓版本。
    7. 多种配置选择:支持自由悬挂、面板安装和PC板安装。

    应用案例和使用建议


    - 自由悬挂和面板安装:适合用于设备的面板接口和内部布线。
    - PC板上的应用:适合在各种电子设备中作为PC板的连接器。
    - 大电流应用:适用于高电流需求的应用,如电力传输和配电系统。
    使用建议:
    - 在多位置连接器中使用时,考虑到接触电阻和温度上升的影响,建议降低每个接触点的电流负载。
    - 定期检查连接器的状态,特别是在高负荷环境下,以防止老化导致的性能下降。

    兼容性和支持


    - 兼容性:与多种电子设备和模块兼容,支持不同的安装方式。
    - 技术支持:提供全面的技术支持和文档,包括图纸、样本和认证文件。可以通过电话(1-800-522-6752)联系技术支持。

    常见问题与解决方案


    - Q: 一个接触点的额定电流是否能满载运行?
    - A: 这取决于实际工作条件。单个接触点可能能够满载运行,但在多接触点和高温环境中可能需要减少电流。

    - Q: 如何计算具体的电流承载能力?
    - A: 使用温度、加载百分比和导线尺寸的综合方法来计算。具体公式可参考技术文档。

    总结和推荐


    AMP Metrimate Pin and Socket Connectors 是一款高性能、高可靠性的连接器,特别适合需要高密度和强电流传输的应用。其广泛的支持和服务使其成为电子设备制造商的理想选择。强烈推荐在需要高性能连接器的项目中使用此产品。

213283-2参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

213283-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

213283-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 配件 TE CONNECTIVITY 213283-2 213283-2数据手册

213283-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
