CRG0402F2K0

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 2KΩ ±1% ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: N-CRG0402F2K0
供应商: 云汉优选
标准整包数: 10000

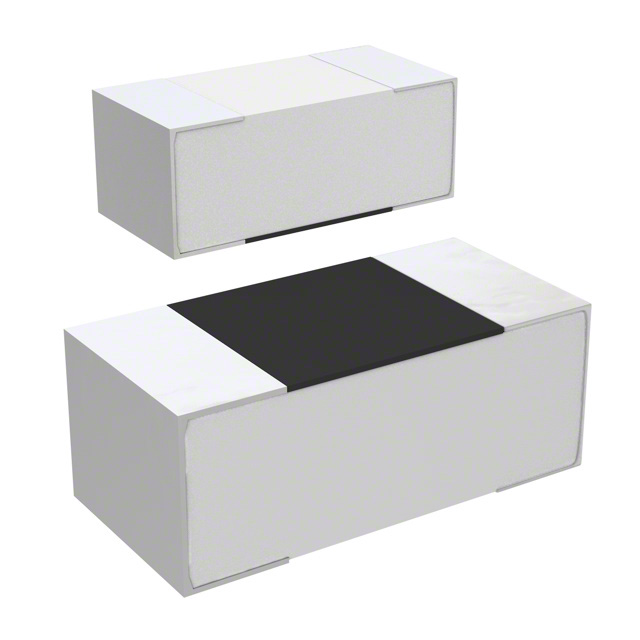

TE CONNECTIVITY 网络阵列电阻 CRG0402F2K0

CRG0402F2K0概述

    厚膜贴片电阻技术手册
    厚膜贴片电阻是适用于工业和通用用途的理想选择。它们采用厚膜工艺制造,具有高功率密度的特点。本手册将详细介绍这种电子元器件的基本信息、技术参数、产品特点、应用场景、兼容性、常见问题及解决方案,最后提供综合评估和推荐意见。

    1. 产品简介


    厚膜贴片电阻是一种采用厚膜工艺制造的高功率密度电阻器。这些电阻器适用于工业和一般用途。它们具有广泛的阻值范围,从1Ω到10MΩ,并提供八种不同的封装尺寸(0201、0402、0603、0805、1206、1210、2010 和 2512)。端子镀层为无光泽Sn(锡)覆盖在Ni(镍)上,符合RoHS标准,不含卤素。

    2. 技术参数


    | 封装尺寸 | 功率等级(W) | 阻值范围(Ω) | 容差(%) | 最大工作电压(V) | 最大过载电压(V) |
    |
    | 0201 | 0.05 | 1R0-10M | 1 | 25 | 50 |
    | 0402 | 0.0625 | 1R0-10M | 1 | 50 | 100 |
    | 0603 | 0.1 | 1R0-10M | 1 | 75 | 150 |
    | 0805 | 0.125 | 1R0-10M | 1 | 150 | 300 |
    | 1206 | 0.25 | 1R0-10M | 1 | 200 | 400 |
    | 1210 | 0.5 | 1R0-10M | 1 | 200 | 500 |
    | 2010 | 0.75 | 1R0-10M | 1 | 200 | 500 |
    | 2512 | 1 | 1R0-10M | 1 | 200 | 500 |
    此外,还有其他电气特性和工作环境参数,如耐压强度、额定电流、最高过载电流、温度范围等详细信息见技术手册。

    3. 产品特点和优势


    - 高功率密度:通过激光切割和精密制造,确保每个电阻器的精度和一致性。
    - 广泛的应用范围:从工业控制到消费电子产品,适用于各种场合。
    - 高可靠性:高温、低温、高湿等恶劣环境下的长期稳定性良好。
    - 环保材料:无卤素设计,符合RoHS标准,确保安全环保。
    - 多种封装尺寸:提供从0201到2512的不同尺寸,以满足不同应用需求。

    4. 应用案例和使用建议


    应用案例:
    1. 工业控制系统中的电源管理模块。
    2. 消费电子设备中的电压调节。
    3. 医疗设备中的信号调理电路。
    使用建议:
    - 在焊接时,遵循手册中推荐的预热时间和焊接温度条件,以避免损坏电阻器。
    - 存储时注意保持包装完整,并存放在干燥、阴凉的环境中。
    - 安装时考虑环境条件的影响,例如防止腐蚀气体的接触。

    5. 兼容性和支持


    厚膜贴片电阻具有良好的兼容性,可以方便地与其他电子元件连接。TE公司提供了全面的技术支持和服务,包括电话咨询、在线聊天和邮件支持。更多详细信息,请访问官网www.te.com/help。

    6. 常见问题与解决方案


    - 问题1:电阻器过热或烧毁。
    - 解决办法:检查电路中的电流负载,确保不超过额定电流。

    - 问题2:阻值不准确。
    - 解决办法:确认焊接质量和安装位置,检查是否有物理损伤或腐蚀。

    - 问题3:无法承受高温。
    - 解决办法:选择合适的封装尺寸,并参考手册中的温度限制。

    7. 总结和推荐


    总结来看,厚膜贴片电阻凭借其高功率密度、广泛的阻值范围、多样的封装尺寸和优异的电气性能,在众多应用场景中表现出色。它们不仅适用于工业控制,还可以用于消费电子、医疗设备等领域。结合其环保特性,这款产品是值得推荐的选择。
    如果您有任何疑问或需要技术支持,可通过电子邮件、电话或官方网站上的在线聊天联系我们。

CRG0402F2K0参数

参数
电阻值 2KΩ
电阻个数 -
精度 ±1%
温度系数 ±100ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 -
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRG0402F2K0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRG0402F2K0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CRG0402F2K0 CRG0402F2K0数据手册

CRG0402F2K0封装设计

查看详情并下载
Symbol
Footprint
3D Model
