2-1611461-1

产品分类: 电源变压器
厂牌: TE CONNECTIVITY
产品描述: 24V Single 50VA 120V Single 法兰安装 90.56mm(长度)*65.02mm(高度)
供应商型号: 2-1611461-1
供应商: Master
标准整包数: 4

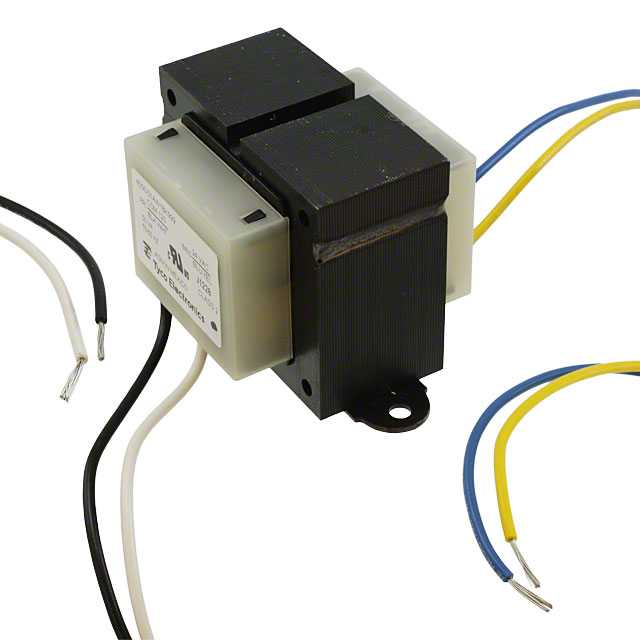

TE CONNECTIVITY 电源变压器 2-1611461-1

2-1611461-1概述


    产品简介


    类型和功能
    本系列变压器属于4000系列,主要用于将一种交流电压转换为另一种交流电压。这些变压器是通过电磁感应来实现这一功能的,可以进行电压升压(step-up)或降压(step-down),以适应不同的电力需求。
    应用领域
    这些变压器广泛应用于各种场合,包括但不限于:家庭自动化系统、安全系统、照明系统、工业控制装置以及商业设备等。由于它们具有高效率和稳定输出的特点,使得它们在各个领域的应用都显得非常可靠。

    技术参数


    | 参数名称 | 描述 |

    | VA Rating | 5 VA至50 VA |
    | Terminal Options | Wire Leads, Quick Connect |
    | Mounting Options | Foot or Panel |
    | Agency Approval | UL 1585 |
    | 额定频率 | 50/60 Hz |
    | 绝缘等级 | UL Class B (130°C) |
    | 重量 | 5VA-10.56 oz (300 g),10VA-10.88 oz (308 g) 等 |
    | 绝缘材料厚度 | 18 AWG,绝缘厚度0.794 mm |

    产品特点和优势


    特点
    - 高效的电压转换能力,能够精确匹配所需的电压输出。
    - 具备多种电压组合选项,便于不同应用需求的选择。
    - 提供灵活的终端接线选项,如电线引线和快速连接端子。
    优势
    - 本系列产品通过UL认证,确保其安全性和可靠性。
    - 多种安装选项(脚装或面板装),便于在不同设备上灵活安装。
    - 独特的内置保护设计,使过载时能够自动断开,避免故障风险。

    应用案例和使用建议


    应用案例
    - 家庭自动化系统:用于安全摄像头和门锁供电。
    - 商业场所照明:为LED灯提供稳定的电压供应。
    - 工业控制:为各种工业设备提供必要的电力支持。
    使用建议
    - 在选择变压器时,需根据实际负载情况来确定合适的VA评级,避免选择过小或过大的变压器。
    - 安装过程中需注意确保正确的接线方式,以保证电气安全。

    兼容性和支持


    - 兼容性:4000系列变压器与其他同类电器设备具有良好的兼容性,可直接用于替换同类型号的产品。
    - 支持:技术支持和维护服务可通过参考手册内页获取详细联系方式,或访问官网获得更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 变压器过热 | 检查负载是否超出了额定值,并调整以降低功率消耗。 |
    | 输出电压不稳 | 重新检查并确认输入电源电压,以及变压器与负载之间的连接是否正确。 |
    | 接触不良 | 清理接触点并确保紧固所有接头,如有必要,更换新的接线端子。 |

    总结和推荐


    总结:4000系列变压器以其高效能、多功能及易于安装的特点,在市场上具有较高的性价比。凭借其卓越的安全标准和广泛的适用性,该系列变压器是工业、商业和住宅应用的理想选择。
    推荐:鉴于其出色的性能表现和广泛的应用范围,强烈推荐使用4000系列变压器。无论是对于初次购买还是需要替换现有设备的用户来说,这都是一个值得信赖的选择。

2-1611461-1参数

参数
初级绕组 Single
次级绕组 Single
中心抽头 -
额定功率 50VA
输出电压 -
初级电压 120V
次级电流 -
次级电压 24V
长*宽*高 90.56mm(长度)*65.02mm(高度)
安装方式 法兰安装
包装方式 托盘

2-1611461-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1611461-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源变压器 TE CONNECTIVITY 2-1611461-1 2-1611461-1数据手册

2-1611461-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 19.7726 ¥ 164.401
18+ $ 19.3911 ¥ 161.229
35+ $ 18.5076 ¥ 153.8016
70+ $ 18.0616 ¥ 147.9065
100+ $ 16.5002 ¥ 135.1202
250+ $ 15.5718 ¥ 127.5175
500+ $ 15.5718 ¥ 127.5175
库存: 58
起订量: 4 增量: 0
交货地:
最小起订量为:4
合计: ¥ 657.6
