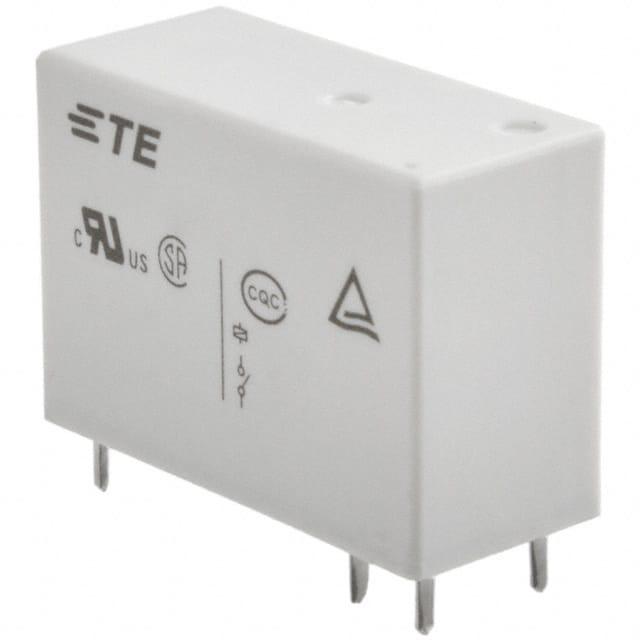

2-1440002-9

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, OZ系列, 24V 直流线圈电压, 切换电流16A, 单极常开
供应商型号: 2-1440002-9
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 2-1440002-9

2-1440002-9概述

    通用继电器:TE Connectivity OEG PCB Relays

    产品简介


    TE Connectivity(TE)的OEG系列通用继电器专为印刷电路板(PCB)设计,适用于多种应用场景。这些继电器具备1极触点、16A额定电流,并且提供1个常开(NO)触点或1个常闭(CO)触点的形式。它们广泛应用于家用电器、办公设备等领域。此外,该系列产品通过了多项国际认证,确保在各种环境下稳定可靠地运行。

    技术参数


    - 额定电压:240VAC
    - 最大切换电压:24VDC,240VAC
    - 额定电流:16A
    - 切换功率:3840VA,380W
    - 接触材料:银锡氧化物(AgSnO)
    - 最小推荐接触负载:100mA,5VDC
    - 初始接触电阻:100mΩ(1A,6VDC)
    - 频率:带载/不带载1800/18000次/h
    - 操作/释放时间:标准版(15/8ms),敏感版(20/8ms)
    - 电寿命:NO开关:16A,240VAC,电阻负载下100,000次;NC开关:8A,240VAC,电阻负载下100,000次
    - 机械寿命:10,000,000次操作
    - 绝缘强度:接触与线圈之间5000Vrms
    - 耐冲击电压:接触与线圈之间10000V
    - 绝缘电阻:1000MΩ
    - 冷却条件下的线圈电压范围:5到48VDC
    - 线圈输入:标准(720mW),敏感(540mW)

    产品特点和优势


    OEG系列继电器具有以下独特优势:
    - 高可靠性:经测试证明能够承受10,000,000次操作,确保长时间稳定运行。
    - 高切换能力:支持高达16A的电流,适用于各种高负荷场景。
    - 快速响应:操作和释放时间分别仅为15/8ms和20/8ms,反应迅速。
    - 多样化的电源选择:提供5VDC到48VDC的线圈电压范围,方便多种应用场景。

    应用案例和使用建议


    应用案例:
    - 家用电器:如洗衣机、空调、冰箱等设备中的控制模块。
    - 办公设备:如打印机、扫描仪、复印机等办公自动化设备。
    使用建议:
    - 确保安装在合适的环境中,避免高温和高湿度。
    - 定期检查连接点,保持良好的电气接触。
    - 考虑使用适当的散热措施以延长使用寿命。

    兼容性和支持


    - 兼容性:本产品可以与其他符合标准的电子元器件和设备配套使用。
    - 支持:TE Connectivity提供了全面的技术支持服务,包括详细的用户手册和在线技术支持平台。

    常见问题与解决方案


    - 问题1:继电器出现过热现象。
    - 解决方案:检查电路是否超载,并考虑加装散热装置。
    - 问题2:触点磨损严重。
    - 解决方案:定期检查并更换磨损严重的触点。
    - 问题3:操作时间不稳定。
    - 解决方案:确保供电电压稳定,并进行必要的校准。

    总结和推荐


    TE Connectivity OEG系列通用继电器以其高可靠性、强切换能力和广泛的适用性,在各类电子设备中表现优异。无论是在家用电器还是办公设备中,OEG系列都是一种值得信赖的选择。根据上述参数和特点,我们强烈推荐这一系列继电器给需要高性能、稳定工作的电子设备制造商和工程师。

2-1440002-9参数

参数
继电器类型 小型继电器,电磁继电器
开关功能 -
长*宽*高 29.2mm*12.8mm*20.6mm
安装方式 PCB安装
零件状态 在售
包装方式 管装

2-1440002-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1440002-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 2-1440002-9 2-1440002-9数据手册

2-1440002-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
