CRG0402F5K1

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 5.1KΩ ±1% ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 2331547
供应商: 海外现货
标准整包数: 10

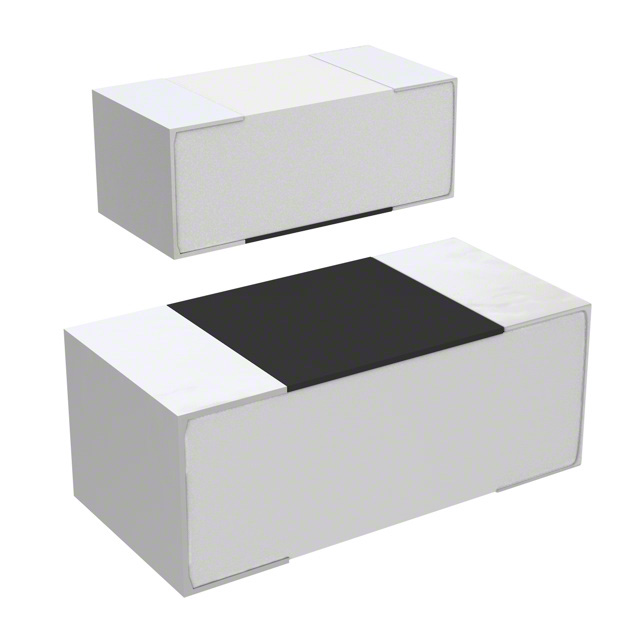

TE CONNECTIVITY 网络阵列电阻 CRG0402F5K1

CRG0402F5K1概述

    THICK FILM CHIP RESISTORS

    产品简介


    THICK FILM CHIP RESISTORS是一种具有高功率密度的厚膜芯片电阻器,特别适用于工业和通用目的。它们的设计初衷是为了在有限的空间内提供最大的功率处理能力。这些电阻器的阻值范围广泛,从1欧姆到10兆欧姆不等,并提供八种不同的封装尺寸以满足不同应用需求。每种型号都经过严格测试,确保其在各种极端条件下的可靠性和稳定性。

    技术参数


    THICK FILM CHIP RESISTORS的技术参数详细如下:
    | 封装尺寸 | 功率额定值 (W) | 阻值范围 (Ω) | 温度系数 (PPM/°C) | 最大工作电压 (V) | 最大过载电压 (V) |
    |
    | 0201 | 0.05 | 1R0 - 10M | ±100 | 25 | 50 |
    | 0402 | 0.0625 | 1R0 - 10M | ±100 | 50 | 100 |
    | 0603 | 0.1 | 1R0 - 10M | ±100 | 75 | 150 |
    | 0805 | 0.125 | 1R0 - 10M | ±100 | 150 | 300 |
    | 1206 | 0.25 | 1R0 - 10M | ±100 | 200 | 400 |
    | 1210 | 0.5 | 1R0 - 10M | ±100 | 200 | 500 |
    | 2010 | 0.75 | 1R0 - 10M | ±100 | 200 | 500 |
    | 2512 | 1 | 1R0 - 10M | ±100 | 200 | 500 |
    此外,这些电阻器的最大过载电流范围从1安培到10安培不等,并且能够在-55°C到155°C的温度范围内正常工作。

    产品特点和优势


    THICK FILM CHIP RESISTORS具备多项独特的功能和优势,使其在市场上具有较强的竞争力。这些特点包括:
    - 高功率密度:相比同类产品,这些电阻器在相同的体积内提供了更高的功率处理能力。
    - 广泛的阻值范围:从1欧姆到10兆欧姆,几乎覆盖了所有常见的阻值需求。
    - 可靠性高:采用激光切割技术和热保护层,确保每个电阻器在极端环境下的稳定性和可靠性。
    - 良好的热稳定性:适用于高温和低温环境,可以在较宽的温度范围内保持稳定的性能。

    应用案例和使用建议


    THICK FILM CHIP RESISTORS适用于多种应用场景,包括但不限于工业自动化设备、医疗仪器、通信设备以及家用电器。在具体应用时,用户可以根据负载需求选择合适的阻值和封装尺寸。例如,在某些工业设备中,由于需要较高的功率处理能力和宽温范围内的稳定工作,可以优先考虑使用1210或2010封装尺寸的电阻器。
    使用建议:
    - 在使用过程中,注意保持适当的散热措施,特别是在高功率工作条件下。
    - 确保安装环境清洁,避免灰尘和腐蚀性气体的影响。
    - 在焊接过程中,要遵循推荐的焊接温度和时间要求,确保焊接质量。

    兼容性和支持


    THICK FILM CHIP RESISTORS与市面上常见的PCB板材料和焊接工艺高度兼容,易于集成到现有的电路设计中。TE Connectivity为客户提供全面的技术支持,包括产品咨询、设计支持以及售后服务。

    常见问题与解决方案


    在使用THICK FILM CHIP RESISTORS时,可能会遇到一些常见的问题。以下是其中几个问题及其解决方案:
    - 问题1:焊接过程中出现裂纹
    - 解决方案:检查焊接温度是否过高或焊接时间是否过长,调整焊接参数至推荐值。

    - 问题2:阻值不稳定
    - 解决方案:检查是否存在外部电磁干扰,或者重新确认焊接质量是否良好。

    - 问题3:高温环境下性能下降
    - 解决方案:根据温度降低负载,或选择更高额定温度的产品。

    总结和推荐


    综上所述,THICK FILM CHIP RESISTORS是一款性能优异、可靠性高的电子元器件。其高功率密度、广泛的阻值范围以及卓越的热稳定性使其成为工业和通用应用的理想选择。TE Connectivity作为知名的供应商,不仅提供高品质的产品,还提供全面的技术支持和服务,是值得信赖的合作伙伴。因此,强烈推荐使用THICK FILM CHIP RESISTORS来满足您的设计需求。

CRG0402F5K1参数

参数
电阻值 5.1KΩ
电阻个数 -
精度 ±1%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRG0402F5K1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRG0402F5K1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY CRG0402F5K1 CRG0402F5K1数据手册

CRG0402F5K1封装设计

查看详情并下载
Symbol
Footprint
3D Model
