60744-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-18AWG Brass 20.04mm T/R Automotive
供应商型号: N-60744-1
供应商: 云汉优选
标准整包数: 11000
TE CONNECTIVITY 端子 - 环形端子 60744-1

60744-1概述


    产品简介

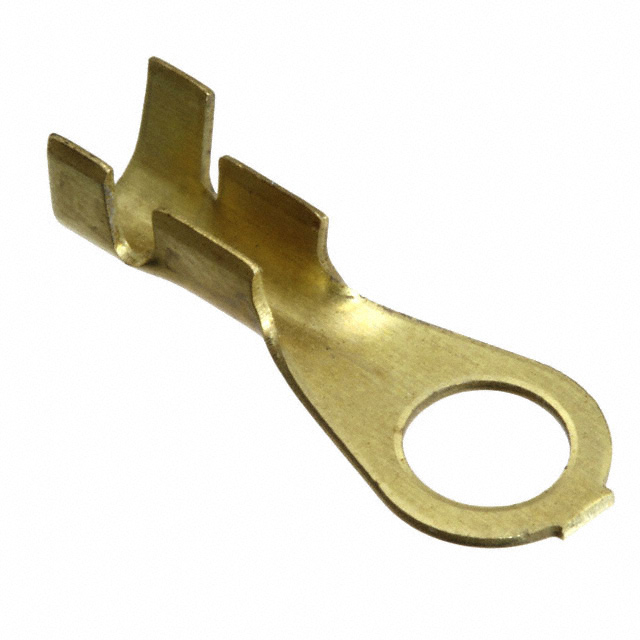

    电子元器件:闭式环舌端子
    产品类型: 闭式环舌端子(Closed Ring Tongue Terminal)
    主要功能: 用于连接电线与固定螺栓(stud),确保稳定的电气连接。
    应用领域: 广泛应用于电气控制柜、工业自动化设备、电源管理系统等领域。

    技术参数


    - 型号: 60744-1
    - 电线规格: 18 – 14 AWG
    - 螺栓尺寸: #10
    - 舌端直径: 5 mm [0.19 in / 0.197 in]
    - 接触材料: 黄铜
    - 端子方向: 直角
    - 端子镀层: 无镀层
    - 绝缘支撑: 有
    - 内部直径: 1.52 mm, 3.81 mm [0.06 in, 0.15 in]
    - 最大兼容绝缘直径: 4.06 mm [0.16 in]
    - 绝缘直径范围: 3.05 – 4.06 mm [0.12 – 0.16 in]
    - 工作温度范围: -40 – 110 °C [-40 – 230 °F]

    产品特点和优势


    1. 适用性强: 支持多种规格的电线,确保广泛的兼容性。
    2. 稳固可靠: 高质量黄铜材质保证了良好的导电性能和机械强度。
    3. 易于安装: 无需特殊工具即可快速安装。
    4. 环保合规: 符合欧盟RoHS、REACH等环保标准,适用于各类安全认证需求。

    应用案例和使用建议


    应用场景: 常见于各种工业设备的接线盒、配电盘中。例如,在电动机、传感器、控制器等设备中作为关键的电气连接部件。
    使用建议:
    - 在选择电线时,需确保电线规格在18 – 14 AWG范围内。
    - 安装前应检查螺栓尺寸是否为#10,以确保合适的接触面积。
    - 使用适当的压接工具进行压接,避免损坏绝缘层。

    兼容性和支持


    - 兼容性: 该闭式环舌端子可与各种铜制电线配合使用。
    - 支持和服务: TE Connectivity 提供全面的技术支持和售后服务,客户可通过电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. Q: 端子压接不牢固怎么办?
    - A: 检查是否使用正确的压接工具,并确保压接位置准确。
    2. Q: 如何确定端子是否安装正确?
    - A: 安装后应检查是否有明显的松动现象,确保压接部分紧密接触电线。
    3. Q: 使用过程中出现过热现象?
    - A: 检查连接是否松动,确认电线规格和端子是否匹配。

    总结和推荐


    总结: 该闭式环舌端子具备优秀的机械和电气性能,广泛适用于各种工业应用场合。其高可靠性、易安装性及环保标准的符合性使其在市场上具有较强的竞争力。
    推荐: 推荐用于需要稳定、高效电气连接的应用场景,尤其适用于要求严格的工业自动化设备中。其便捷的安装和卓越的性能将极大提升系统的可靠性和工作效率。

60744-1参数

参数
长*宽*高 20.04mm*8.69mm*640μm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

60744-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60744-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 60744-1 60744-1数据手册

60744-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11000+ $ 0.1113 ¥ 0.9461
22000+ $ 0.0979 ¥ 0.8317
库存: 22000
起订量: 11000 增量: 11000
交货地:
最小起订量为:11000
合计: ¥ 10407.1
