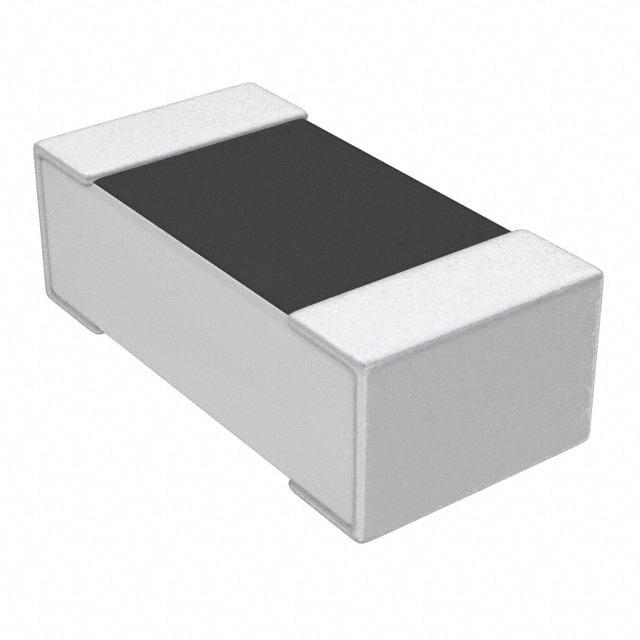

5-2176075-0

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 500MHz 9.2nH ±2% 0201 贴片安装 600μm*300μm*280μm
供应商型号: A115982CT-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 贴片电感 5-2176075-0

5-2176075-0概述

    # 高频电感器SMD — 3640系列技术手册

    产品简介


    高频电感器SMD 3640系列是为高频率应用设计的创新型薄膜贴片电感器,专用于通讯行业。这款电感器以其极小的尺寸(低至0201封装)、坚固耐用和出色的性能著称。它适用于要求严格的应用场合,如RF电路、滤波器和匹配网络。由于其独特的设计和优异的电气特性,这些电感器非常适合用于需要高效能量传输和信号处理的场合。

    技术参数


    以下是3640系列电感器的技术规格和性能参数:
    0201 封装
    | 感值(nH) | 误差(%) | Q因子(Min) | 频率(MHz) | 电阻(Ω) | 最大电流(mA) | 自谐振频率(GHz) |
    ||
    | 0.1 | ±0.1/0.2/0.3 | 8 | 500 | 0.20 | 400 | 1.2 |
    | 0.2 | ±0.1/0.2/0.3 | 8 | 500 | 0.20 | 400 | 1.2 |
    | 0.3 | ±0.1/0.2/0.3 | 8 | 500 | 0.20 | 400 | 1.2 |
    | ... | ... | ... | ... | ... | ... | ... |
    | 3.9 | ±0.1/0.2/0.3 | 8 | 500 | 3.5 | 200 | 1.2 |
    0402 封装
    | 感值(nH) | 误差(%) | Q因子(Min) | 频率(MHz) | 电阻(Ω) | 最大电流(mA) | 自谐振频率(GHz) |
    ||
    | 0.2 | ±0.1/0.2/0.3 | 13 | 500 | 0.1 | 800 | 5.5 |
    | 0.4 | ±0.1/0.2/0.3 | 13 | 500 | 0.1 | 800 | 5.5 |
    | 0.8 | ±0.1/0.2/0.3 | 13 | 500 | 0.15 | 700 | 5.5 |
    | ... | ... | ... | ... | ... | ... | ... |
    | 3.9 | ±0.1/0.2/0.3 | 13 | 500 | 2.8 | 280 | 5.5 |

    产品特点和优势


    - 低电感值:0.2 nH 到 33 nH,满足各种设计需求。
    - 低直流电阻:确保高效的能量传输和降低损耗。
    - 高Q因子:具有优异的自谐振频率,提升电路性能。
    - 高自谐振频率:确保在高频下仍能保持稳定性能。
    - 适合回流焊:简化装配流程,提高生产效率。
    - 实验室套件可用:便于测试和验证。

    应用案例和使用建议


    应用场景
    - RF电路:用于信号调制、解调及滤波。
    - 匹配网络:优化功率传输效率。
    - 滤波器:提高信号纯净度。
    使用建议
    - 在选择电感值时,应根据具体应用所需的频率范围来确定。
    - 确保在焊接过程中遵循制造商的焊接温度曲线,以避免损坏电感器。
    - 建议使用标准陆地图案,确保焊接质量和电感器的长期可靠性。

    兼容性和支持


    兼容性
    3640系列电感器适用于多种标准封装,如0201和0402。与其他常用的SMD电感器相比,其兼容性良好,可轻松集成到现有的PCB设计中。
    支持
    TE Connectivity提供全面的支持服务,包括:
    - 客户服务热线
    - 实时在线聊天
    - 电子邮件支持

    常见问题与解决方案


    常见问题
    1. 自谐振频率如何影响电感器性能?
    - 自谐振频率直接影响电感器在高频下的表现。超过自谐振频率后,电感器将转变为电容行为,降低其效率。
    2. 如何正确选择电感器的封装尺寸?
    - 选择合适的封装尺寸应考虑空间限制、电流需求和频率要求。
    解决方案
    1. 对于高频率应用,确保所选电感器的自谐振频率高于工作频率。
    2. 通过查阅电感器的数据手册,找到最符合需求的封装尺寸。

    总结和推荐


    3640系列高频电感器以其紧凑的设计、高可靠性和广泛的适用性,在各类高频电子应用中表现出色。我们强烈推荐使用此系列电感器,尤其是在RF电路、匹配网络和滤波器等关键应用中。其优越的性能和可靠性将显著提升您的产品竞争力。
    如果您有任何疑问或需要技术支持,请随时联系TE Connectivity的客服团队。

5-2176075-0参数

参数
电感值 9.2nH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±2%
直流电阻(DCR) -
额定电流 -
Q值 -
测试频率 500MHz
长*宽*高 600μm*300μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
