5787170-4

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: PCB D-Sub AMPLIMITE 插座组件,中心线间距为 1.27mm,采用直角 PCB 安装方向。用于信号电路应用,工作温度范围为 -55-105℃。
供应商型号: N-5787170-4
供应商: 云汉优选
标准整包数: 11

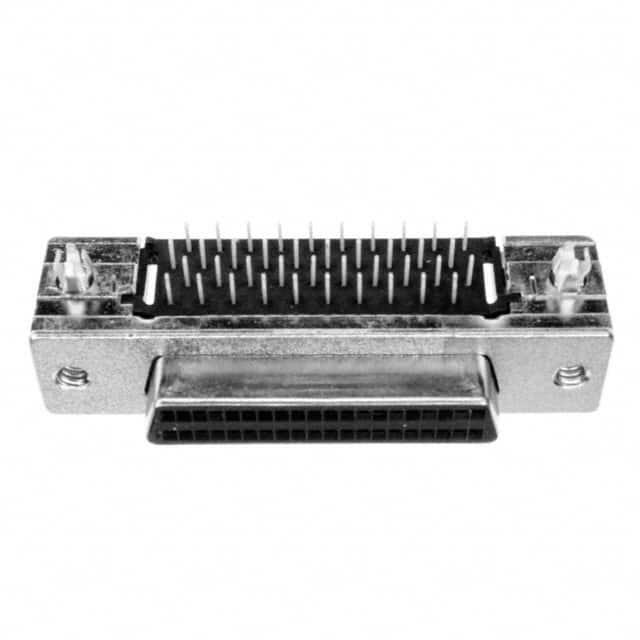

TE CONNECTIVITY D-Sub 连接器 5787170-4

5787170-4概述

    AMPLIMITE .050 Series Connectors 技术手册解析

    产品简介


    AMPLIMITE .050 系列连接器是 D-subminiature 连接器的一种,适用于高密度 D 型接口。该系列产品提供多种版本,包括直角和垂直型连接器,且具有三种不同的接合面设计:平板面、钩块和带有导轨的钩块。这一系列连接器可应用于从 20 到 120 个触点的位置配置,具体取决于您的需求。
    该系列连接器广泛应用于工业机器、医疗设备、计算机及外围设备、RAID 存储阵列、文件服务器/路由器、磁带存储系统、工作站等领域。此外,它们也适合于个人和手持设备,以及机载工业通信。

    技术参数


    - 触点数: 支持 20 至 120 个触点
    - 接触片材料: 镀金磷青铜,具有最小 0.00076 毫米的镀金厚度
    - 接触方式: 绝缘位移接触 (IDC),支持压接端子和焊接端子
    - 壳体材料: 钢,表面镀亮镍,具有 94V-0 级阻燃性
    - 支架材料: 锌,表面镀镍
    - 工作温度范围: 室温条件下
    - 认证: 通过 Underwriters Laboratories Inc. 和 Canadian Standards Association 认证

    产品特点和优势


    1. 高密度接口: 提供紧凑的设计,适用于需要高效空间利用的应用场景。
    2. EMI/RFI 保护: 具备金属壳体,提供出色的电磁干扰屏蔽能力。
    3. 多样化安装方式: 提供压缩释放锁扣或螺钉硬件,以适应不同的应用需求。
    4. 高可靠性: 采用优质的镀金磷青铜材料,确保长期稳定的连接性能。
    5. 兼容性: 与标准通孔流焊和表面贴装回流焊工艺兼容,便于集成到现有电路板设计中。

    应用案例和使用建议


    1. 工业机械: 使用该系列连接器可以实现快速可靠的连接,适用于各种工业自动化设备。
    2. 医疗仪器: 由于具备优良的 EMI/RFI 屏蔽性能,特别适用于对信号完整性要求较高的医疗设备。
    3. 计算机和外围设备: 特别适用于高速数据传输场景,如服务器、路由器和工作站等。
    使用建议:
    - 在选择合适的连接器时,务必考虑应用场景的具体需求,例如环境温度、振动水平等。
    - 建议在组装过程中使用推荐的工具,如专用的压接工具和终止盖关闭工具,以确保良好的连接质量和稳定性。

    兼容性和支持


    AMPLIMITE .050 系列连接器与现有的电路板设计具有高度兼容性,能够支持标准的通孔流焊和表面贴装回流焊工艺。TE Connectivity 提供了一系列支持服务,包括详尽的技术文档和在线技术支持资源,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 连接器在装配过程中难以安装。
    - 解决方案: 请确保按照技术手册中的步骤正确使用推荐的工具,如专用压接工具和终止盖关闭工具。
    2. 问题: 连接器在振动环境中容易松动。
    - 解决方案: 可以选择带有螺钉硬件的版本,这种版本提供了更高的固定强度,能有效防止连接器在振动环境下的松动。

    总结和推荐


    总体而言,AMPLIMITE .050 系列连接器凭借其高密度接口、优秀的 EMI/RFI 保护能力和广泛的适用性,非常适合于多种工业和商业应用场合。鉴于其出色的性能和可靠性,我们强烈推荐这一系列连接器用于需要高效、稳定连接的各种应用场景。

5787170-4参数

参数
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 40pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 1A
长*宽*高 46.1mm*10.31mm*16.76mm
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装

5787170-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5787170-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5787170-4 5787170-4数据手册

5787170-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
33+ $ 5.8088 ¥ 49.3748
55+ $ 5.5517 ¥ 47.1895
110+ $ 5.3958 ¥ 45.8643
253+ $ 5.304 ¥ 45.084
库存: 643
起订量: 33 增量: 11
交货地:
最小起订量为:33
合计: ¥ 1629.36
