首页  >  产品百科  >  3-1969572-8

3-1969572-8

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-3-1969572-8
供应商: 期货订购
标准整包数: 4480
TE CONNECTIVITY  3-1969572-8

3-1969572-8概述

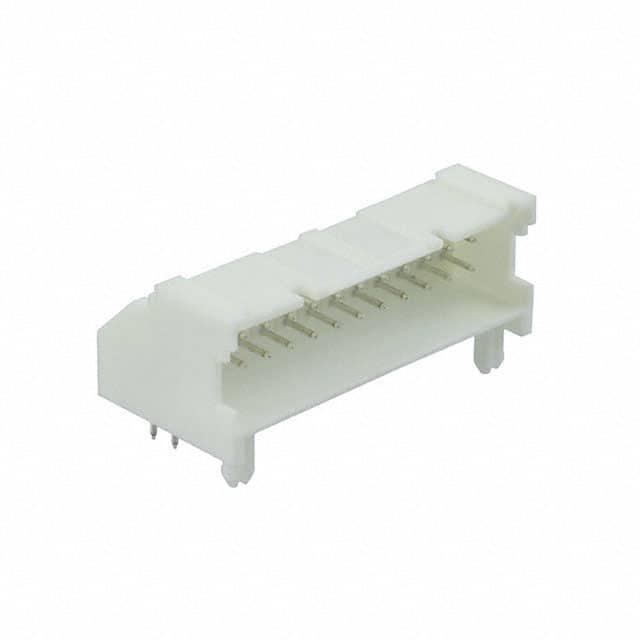

    Economy Power 2.5 Connectors:高密度连接解决方案

    产品简介


    Economy Power 2.5(EP 2.5)连接器是一款单排或双排压接连接器系统。基于2.5毫米(0.098英寸)中心线间距设计,它是一种非常紧凑的解决方案。EP 2.5连接器提供全面的连接解决方案,包括垂直和直角头、可选的TPA保持器、线对线和线对板选项,以及一系列树脂材料,包括符合Glow Wire Test和UL 94 V-0标准的产品,还有支持自动化电路板装配的包装。此外,EP 2.5连接器与市场上类似的连接器互配,便于简单替换。

    技术参数


    - 电压额定值: 250VAC
    - 电流额定值: 最大4.2A(单排)
    - 位置数: 单排:2至15,线对线;2至20,线对板;双排:8至40,所有类型
    - 导线尺寸: 0.13至0.56mm²(26至20 AWG)
    - 中心线间距: 2.5mm(0.098英寸)
    - 操作温度范围: -55至105°C
    - 产品规格: 108-2418
    - 应用规格: 114-13315
    - 标准: UL认证(美国和加拿大)E28476;正在申请VDE批准

    产品特点和优势


    - 锁定卡口: 提供额外的安全保障
    - 极化片: 确保正确连接
    - 不对称终端: 只能以一种方式加载到插座中,防止错误安装
    - 标准或低插入力(LIF)终端: 降低插入力约60%,LIF终端的最大插入力为3.5N,而标准终端的最大插入力为8.9N
    - 抗磨损接触润滑剂
    - 多样化的配置: 包括垂直和直角头,以及单排和双排结构
    - 符合Glow Wire测试: 符合IEC/EN 60335-1第5版和UL 94 V-0标准

    应用案例和使用建议


    EP 2.5连接器适用于家庭电器、HVAC和工业机械等领域。它们非常适合需要紧凑布局的应用场景。例如,在一个高密度的电路板上,EP 2.5连接器可以提供稳定的电气连接,同时占用较小的空间。对于制造商来说,选择合适的导线尺寸和正确的连接器类型可以确保可靠性和耐用性。

    兼容性和支持


    EP 2.5连接器与其他制造商的类似产品兼容,便于简单替换。厂商提供了广泛的技术支持,包括电话和在线支持。TE Connectivity还提供了一系列工具,包括手动工具和自动/半自动应用工具,以帮助客户进行生产和原型制作。

    常见问题与解决方案


    - 问题: 插入力过大
    - 解决方案: 使用LIF终端,这将显著减少插入力。
    - 问题: 需要确保连接器的方向正确
    - 解决方案: 使用不对称终端,只能以一种方式加载到插座中,防止错误安装。
    - 问题: 导线尺寸不匹配
    - 解决方案: 根据导线尺寸选择合适的终端类型。

    总结和推荐


    总体而言,Economy Power 2.5连接器在紧凑空间和可靠性方面表现出色。对于需要在高密度电路板上实现高效电气连接的应用,这款连接器是理想的选择。考虑到其多样化的设计和广泛的应用场景,我们强烈推荐在相关项目中采用这款产品。

3-1969572-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1969572-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 3-1969572-8 3-1969572-8数据手册

3-1969572-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4480+ $ 2.4375 ¥ 19.9875
25000+ $ 2.1125 ¥ 17.3225
100000+ $ 1.625 ¥ 13.325
库存: 448000
起订量: 4480 增量: 4480
交货地:
最小起订量为:4480
合计: ¥ 89544
直接购买
加入购物车
