1658018-1

厂牌: TE CONNECTIVITY
产品描述: Outer Shroud Contacts,Plug 800μm 2 40pin 22mm 21.23mm 250nm 金 SMD,P=0.8mm 贴片安装 20.02mm(长度)*6.73mm(高度)
供应商型号: N-1658018-1
供应商: 云汉优选
标准整包数: 1

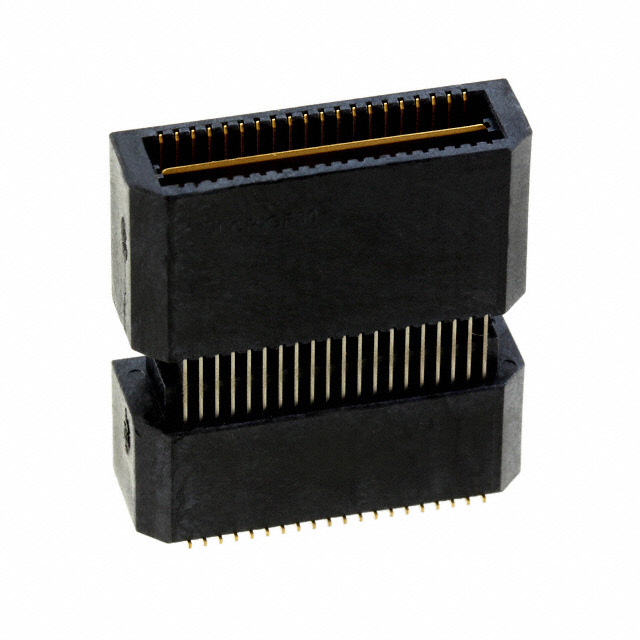

TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 1658018-1

1658018-1概述


    产品简介


    本产品为一种垂直安装的印刷电路板(PCB)连接器,适用于板对板(Board-to-Board)连接。该产品具有40个位置,中心线间距为0.8毫米(0.031英寸)。其表面安装(Surface Mount)方式和金镀层(Gold)使其在多种应用场景下表现出色,主要应用于电源与信号传输。该产品的外壳采用黑色设计,包装形式为盒装/托盘装(Box/Tray)。

    技术参数


    - 中心线间距(Pitch): 0.8毫米(0.031英寸)
    - 位置数(Number of Positions): 40
    - 连接系统(Connector System): 板对板(Board-to-Board)
    - PCB安装方向(PCB Mount Orientation): 垂直(Vertical)
    - 额定阻抗(Impedance): 100Ω
    - 耐压(Dielectric Withstanding Voltage): 最大675 VAC
    - 绝缘电阻(Insulation Resistance): 2MΩ
    - 最大操作电压(Operating Voltage): 125 VAC
    - 工作温度范围(Operating Temperature Range): -65°C 至 125°C(-85°F 至 257°F)
    - 防燃等级(UL Flammability Rating): UL 94V-0

    产品特点和优势


    1. 高密度设计:40个位置且仅0.8毫米的中心线间距,适合紧凑布局的电路板。
    2. 优异的电气特性:高阻抗和高耐压确保信号传输的稳定性和可靠性。
    3. 广泛的应用温度范围:-65°C 至 125°C 的工作温度范围,适用于极端环境下的应用。
    4. 安全认证:通过UL 94V-0等级认证,确保产品的防火安全性。
    5. 金镀层:提高接触可靠性和延长使用寿命。
    6. 兼容性强:可与其他标准PCB组件轻松集成。

    应用案例和使用建议


    应用案例
    该PCB连接器广泛应用于工业控制设备、通信设备、计算机系统以及消费电子产品中。例如,在一个典型的工业控制系统中,该连接器可以用于将不同模块之间的信号进行连接和传输,确保系统的高效运行。
    使用建议
    - 在组装过程中,确保所有位置正确无误地安装,避免误插。
    - 安装时需注意防止引脚弯曲,以免影响电接触质量。
    - 选择合适的焊接工艺,确保良好的电气接触。建议采用回流焊工艺,能够承受最高260°C的温度。

    兼容性和支持


    该产品与一系列其他TE Connectivity的产品兼容,如密封插头、单线密封件、连接器套筒等。TE Connectivity提供全面的技术支持和售后服务,包括在线文档、产品图纸及CAD文件下载。若在使用过程中遇到任何问题,可拨打免费技术支持电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正确锁定 | 检查是否有引脚弯曲或插头位置不正确,重新插入并确认锁定。 |
    | 信号传输不稳定 | 确保所有接触点清洁,没有氧化物或污渍。 |
    | 焊接后连接器出现松动 | 检查焊接质量和焊点是否均匀,必要时重新焊接。 |

    总结和推荐


    综上所述,这款垂直安装的板对板连接器凭借其高密度、优异的电气特性、宽广的工作温度范围以及安全认证,在多种应用场合中表现出色。它在工业自动化、通信设备以及计算机系统等领域有着广泛的应用前景。鉴于其可靠的性能和良好的兼容性,强烈推荐在相关项目中使用这款产品。如有任何疑问,欢迎随时联系技术支持以获得专业指导。

1658018-1参数

参数
触头镀层
板上高度 21.23mm
针脚数 40pin
接合堆叠高度 22mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Plug
间距 800μm
排数 2
长*宽*高 20.02mm(长度)*6.73mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

1658018-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1658018-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) TE CONNECTIVITY 1658018-1 1658018-1数据手册

1658018-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
