3-2176372-0

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 105KΩ ±0.1% 150mW ±10ppm/℃ 0603
供应商型号: 1872758
供应商: 海外现货
标准整包数: 250

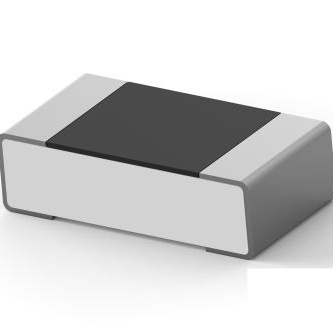

TE CONNECTIVITY 贴片电阻 3-2176372-0

3-2176372-0概述

    SMD Thin Film Precision Resistors - AEC-Q200 Compliant

    1. 产品简介


    TE Connectivity 推出了这一款汽车级薄膜精密贴片电阻,是其高度成功的RN73系列的姊妹产品。这款电阻采用了高级原材料并激光修剪以确保精确的容差。它不仅适用于汽车应用,还广泛应用于医疗设备、测量仪器和工业领域。

    2. 技术参数


    该电阻的详细技术规格如下:
    | 类型 | RQ73 1E | RQ73 1J | RQ73 2A | RQ73 2B |

    | 尺寸(mil) | 0402 | 0603 | 0805 | 1206 |
    | 电阻容差(%) | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
    | 电阻范围(Ω) | 40R ~ 35K | 40R ~ 130K | 10R ~ 350K | 10R ~ 1M0 |
    | 温度系数(ppm/°C) | ±10 | ±10 | ±10 | ±10 |
    | 最大耗散功率(W) | 0.0625 | 0.15 | 0.2 | 0.4 |
    | 最大工作电压(V) | 50 | 75 | 100 | 200 |
    | 工作温度范围(°C) | -55 ~ 155 | -55 ~ 155 | -55 ~ 155 | -55 ~ 155 |

    3. 产品特点和优势


    - 汽车级认证:通过AEC-Q200认证,保证了其在汽车领域的高可靠性。
    - 硫化物抵抗:根据ASTM B809-95湿气测试,具备出色的抗硫化性能。
    - 环保材料:符合RoHS标准,减少对环境的影响。
    - 精度高:采用TaN薄膜技术和特殊的保护层,确保极高的精度和稳定性。
    - 广泛应用:适用于多种领域,如汽车、医疗设备、测量仪器和工业控制。

    4. 应用案例和使用建议


    - 汽车应用:用于发动机管理系统、车身控制系统等,提供精确的信号处理和电压调节。
    - 医疗设备:用于医疗监测设备,确保长期稳定性和精度。
    - 工业控制:应用于各类工业自动化系统,保证系统的可靠运行。
    使用建议:
    - 确保电阻安装时远离腐蚀性气体,如硫化物、氯化物和酸性物质。
    - 使用合适的焊接工艺,如红外焊接,确保良好的电气连接。

    5. 兼容性和支持


    该电阻可与各类表面贴装设备兼容,适用于陶瓷基板和印刷电路板(PCB)。TE Connectivity 提供全方位的技术支持,包括电子邮件、电话和在线聊天服务,帮助用户解决各种问题。

    6. 常见问题与解决方案


    - 问题1:如何标记电阻值?
    - 解决方案:参照提供的标记方法,例如“222”表示2k2,“178”表示178Ω。
    - 问题2:如何选择合适的尺寸?
    - 解决方案:根据具体的应用需求选择合适的尺寸,如0402适合空间受限的场合,而1206则适用于更高功率的应用。
    - 问题3:如何储存电阻?
    - 解决方案:在5至40°C温度范围内,湿度保持在20%到70%之间进行储存。

    7. 总结和推荐


    该产品是一款高品质、高可靠性的薄膜精密贴片电阻,具有广泛的适用性和出色的性能表现。其优异的抗硫化能力、汽车级认证及高精度使其在市场上具有很强的竞争力。对于需要高精度和稳定性的应用场合,我们强烈推荐使用此产品。

3-2176372-0参数

参数
电阻值 105KΩ
精度 ±0.1%
额定功率 150mW
温度系数 ±10ppm/℃
通用封装 0603
应用等级 汽车级

3-2176372-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2176372-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 3-2176372-0 3-2176372-0数据手册

3-2176372-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 1.9513
1250+ ¥ 1.9077
2500+ ¥ 1.8673
库存: 2425
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 487.82
