首页  >  产品百科  >  T2196501150-001

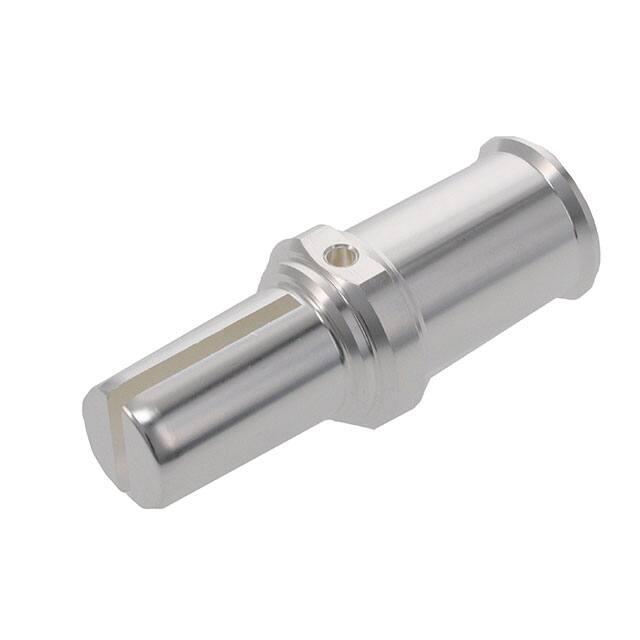

T2196501150-001

产品分类: 重载连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-T2196501150-001
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 重载连接器 - 触头 T2196501150-001

T2196501150-001概述

    HCM650 PIN CONTACT 技术手册

    1. 产品简介


    HCM650 PIN CONTACT 是一款由TE Connectivity生产的高性能连接器部件。该产品主要用于电力传输系统,广泛应用于工业控制、电源管理系统和汽车电子等领域。HCM650 PIN CONTACT 主要用于大电流场景,能够提供可靠的电连接,保证电力系统的高效运行。

    2. 技术参数


    以下是HCM650 PIN CONTACT的主要技术参数:
    | 参数 | 描述 |

    | 接触材料 | 铜 |
    | 表面镀层 | 银镀层(≥ 5µm) |
    | 接触电阻 | ≤ 0.3mΩ |
    | 导线范围 | 70-240mm² |
    | 端子型号 | 型号I和型号II |
    | 模型 | T2196501070-001至T2196501240-101 |
    | 剥线长度 | 依导线型号而定(例如:70mm²为11.75mm)|
    | 使用方向 | 压接方向 |
    | 耐用性 | 根据型号不同(例如:T2196501070-001为1次)|

    3. 产品特点和优势


    HCM650 PIN CONTACT 在设计上具有以下优势:
    - 高可靠性:银镀层确保了长期稳定的电连接。
    - 宽广的应用范围:适用于多种导线尺寸,满足不同的电力传输需求。
    - 优异的导电性能:接触电阻低,保证高效的电能传输。
    - 耐用性强:不同型号具备不同的压接次数,确保长时间稳定工作。

    4. 应用案例和使用建议


    HCM650 PIN CONTACT 在多种工业和汽车应用中表现卓越。以下是一些典型应用案例及建议:
    - 工业控制系统:作为高电流应用中的连接点,确保系统稳定性。
    - 电动汽车充电站:支持高电流传输,确保快速充电。
    - 电力分配系统:在高压电力分配系统中,确保稳定的电力传输。
    使用建议:
    - 剥线长度:根据导线型号的不同,确保剥线长度符合规范,以实现最佳压接效果。
    - 操作环境:注意安装时的工作环境温度和湿度,确保良好的电气性能。
    - 维护检查:定期检查连接部位,确保连接稳固无误。

    5. 兼容性和支持


    HCM650 PIN CONTACT 与多种TE Connectivity的其他组件兼容,可以方便地集成到现有的电力传输系统中。厂商提供了详尽的技术支持文档和客户服务中心,以便用户随时获得帮助。

    6. 常见问题与解决方案


    以下是部分常见的问题及其解决方案:
    - 问题:接触电阻异常
    - 解决办法:检查导线剥线长度是否准确,重新进行压接操作。
    - 问题:接触不良
    - 解决办法:确认连接部位无松动,必要时更换新的端子。

    7. 总结和推荐


    HCM650 PIN CONTACT 是一款集高可靠性和广泛适用性于一身的优秀产品。它不仅能满足各种工业和汽车应用中的电力传输需求,还具备出色的耐用性和易用性。我们强烈推荐该产品给需要高电流传输解决方案的用户。

T2196501150-001参数

参数
零件状态 在售
包装方式 盒装,散装

T2196501150-001厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

T2196501150-001数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 重载连接器 - 触头 TE CONNECTIVITY T2196501150-001 T2196501150-001数据手册

T2196501150-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 76.9666 ¥ 654.2161
4+ $ 73.4081 ¥ 623.9689
7+ $ 71.3184 ¥ 606.2064
14+ $ 69.9516 ¥ 594.5886
库存: 18
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1308.43
