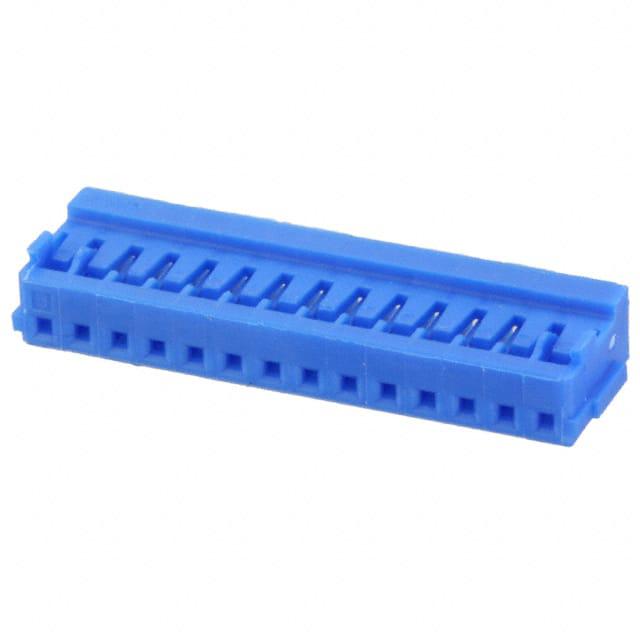

7-353908-4

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Mini Common Termination (CT) Housings
供应商型号: 7-353908-4-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 7-353908-4

7-353908-4概述

    #

    产品简介


    产品概述
    AMP Mini CT 是一款适用于多种连接需求的线对板、线对面及线对线连接器套件。该产品通过压接方式实现可靠连接,具备良好的密封性和抗拉强度。AMP Mini CT 在多种工业环境中广泛应用,尤其适用于电力和信号传输领域。
    主要功能
    AMP Mini CT 系列连接器套件提供多种类型的连接器和组件,包括接插件、端子和配件。这些产品主要用于电路的连接,确保电力和信号的稳定传输。此外,它们还能够适应不同的安装方式,如自由悬挂式、面板安装式等,具有广泛的适用性。
    应用领域
    AMP Mini CT 连接器广泛应用于汽车、通信设备、消费电子产品、工业自动化等领域,是现代电子产品设计不可或缺的重要组件之一。
    #

    技术参数


    产品规格
    - 产品型号: 7-353908-4
    - 中心线(间距): 1.5 mm [0.059 in]
    - 位置数: 14
    - 颜色: 蓝色
    - 终止方式: 压接
    - 行数: 1
    电气特性
    - 绝缘电阻: ≥500 MΩ
    - 工作电压: 50 VAC
    - 接触电流: ≤3 A
    尺寸参数
    - 长度: 22.5 mm [0.886 in]
    - 高度: 6 mm [0.236 in]
    - 宽度: 3.6 mm [0.141 in]
    - 兼容绝缘直径范围: 0.85 – 1.05 mm [0.033 – 0.041 in]
    - 线径: 0.05 – 0.22 mm²
    工作环境
    - 操作温度范围: -30°C 至 105°C [-22°F 至 221°F]
    #

    产品特点和优势


    AMP Mini CT 系列连接器具有以下特点和优势:
    - 多用途: 支持线对板、线对面及线对线连接,适用于多种应用场景。
    - 高可靠性: 经过严格的电气特性测试,保证其在各种环境下的稳定运行。
    - 良好的机械性能: 使用高强度尼龙材料制成,具备良好的耐磨性和抗冲击能力。
    - 便捷的安装方式: 采用压接方式安装,易于维护和更换。
    - 合规性: 符合RoHS、REACH等环保标准,确保绿色制造和可持续发展。
    #

    应用案例和使用建议


    应用案例
    AMP Mini CT 连接器常用于汽车电子系统中,例如车载娱乐系统、导航设备和发动机控制系统等。它们还广泛应用于工业自动化设备,如机器人控制系统、传感器网络等。
    使用建议
    - 正确选择线径: 确保所选线径符合产品规格要求,以避免接触不良。
    - 合理布线: 布局时应注意走线路径,避免高压或强干扰区域。
    - 定期检查: 定期检查连接器是否松动或损坏,及时进行维护。
    #

    兼容性和支持


    AMP Mini CT 连接器系列与其他相关部件具有良好的兼容性,如:
    - AMP Mini CT 单列直插型 (Part # 1-292207-4)
    - AMP Mini CT 双列直插型 (Part # 1-292262-8)
    TE公司为用户提供全面的技术支持和售后服务,如有需要可拨打免费电话:+1 800 522 6752。
    #

    常见问题与解决方案


    1. 问题: 连接器接触不良。
    - 解决方案: 检查连接器和电缆是否正确安装,确保没有松动或损坏。可以使用适当的工具重新压接连接器。

    2. 问题: 接触电阻过高。
    - 解决方案: 确认线径和绝缘材料是否符合要求,必要时更换新的连接器或电缆。
    3. 问题: 连接器耐温性差。
    - 解决方案: 检查连接器的工作温度范围,确保其使用在规定的温度范围内。如需在极端温度下使用,建议选择更高等级的产品。
    #

    总结和推荐


    产品评估
    AMP Mini CT 系列连接器以其高可靠性、良好的机械性能和广泛的兼容性在市场上脱颖而出。其设计考虑到了不同应用场景的需求,提供了灵活且可靠的连接解决方案。产品符合多项国际环保标准,适合长期使用和维护。
    结论与推荐
    鉴于其出色的性能和广泛的应用领域,我们强烈推荐AMP Mini CT 连接器系列作为高品质、高性能的线对板、线对面及线对线连接器解决方案。无论是汽车行业还是工业自动化领域,AMP Mini CT 都能为您提供可靠的连接支持。

7-353908-4参数

参数
排数 1
触头端接 压接
针脚数 14pin
类型 Receptacle
颜色 蓝色
触头类型 Female Socket
紧固类型 -
长*宽*高 22.5mm(长度)*3.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

7-353908-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-353908-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 7-353908-4 7-353908-4数据手册

7-353908-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
