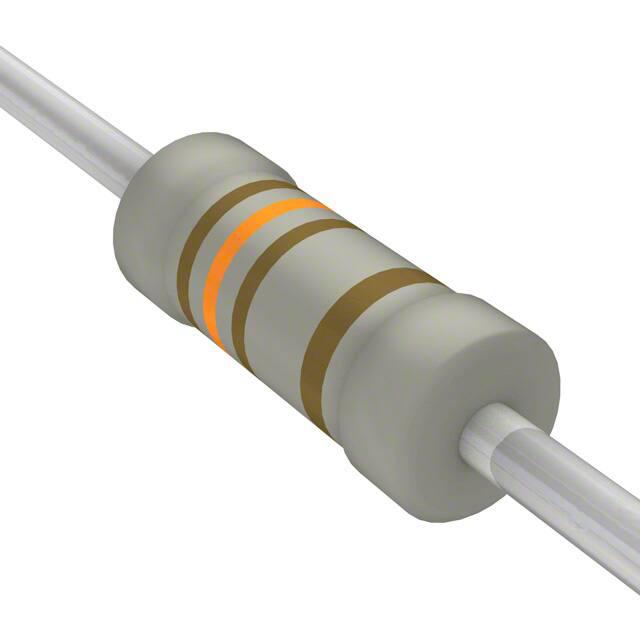

LR1F130R

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 130Ω ±1% 600mW ±50ppm/℃ 通孔安装 6.2mm(长度)
供应商型号: 2330011
供应商: element14
标准整包数: 10
TE CONNECTIVITY 通孔电阻 LR1F130R

LR1F130R概述

    # 金属膜固定电阻器 Type LR 系列

    产品简介


    基本介绍
    金属膜固定电阻器 Type LR 系列是由 TE Connectivity 生产的高性能电阻器,适用于广泛的工业应用。这些电阻器具有卓越的质量,包括 1% 的容差和低至 50 ppm 的温度系数。Type LR 系列电阻器共有三种尺寸(LR0204、LR1L、LR1、LR2、LR100 和 LR200),可提供 0.25W 到 2W 的额定功率,适用于需要高精度和稳定性的场合。这些电阻器广泛应用于电源、汽车电子、通信设备等领域。

    技术参数


    主要

    技术参数


    - 额定功率 (70°C):
    - LR0204: 0.25W
    - LR1L: 0.5W
    - LR1: 0.6W
    - LR2: 0.75W
    - LR100: 1W
    - LR200: 2W
    - 阻值范围:
    - LR0204: 1Ω 至 9.1Ω
    - LR1L: 0.1Ω 至 0.82Ω
    - LR1: 1Ω 至 1MΩ
    - LR2: 1Ω 至 9.1Ω
    - LR100: 10Ω 至 1MΩ
    - LR200: 10Ω 至 10MΩ
    - 容差:
    - LR0204, LR1, LR2, LR100, LR200: 1%
    - LR1L: 1% 或 5%
    - 温度系数 (ppm/°C):
    - LR0204, LR1, LR1L, LR100, LR200: ±100
    - LR2: ±100, ±200
    - 额定电压 (V):
    - 200 至 500V
    - 最大允许电压: 200 至 500V
    - 最大过载电压: 400 至 1000V
    - 最大瞬时过载电压: 500 至 1000V
    - 工作温度范围: -55°C 至 +155°C

    产品特点和优势


    特点和优势
    1. 高精度和稳定性: 1% 的容差和低至 50 ppm 的温度系数确保了高精度和良好的温度稳定性。
    2. 负载下的优异表现: 金属膜电阻器在负载下表现出色,具有非常低的噪声电流和电压系数。
    3. 广泛的应用范围: 这些电阻器可用于各种应用场景,包括工业控制、电源系统和通信设备。
    4. 多种尺寸选择: 不同尺寸的电阻器可供选择,满足不同应用场景的需求。
    5. 优异的热传导性能: 使用镍铬合金蒸发到高热导率陶瓷基板上的薄膜,确保优异的热性能。
    6. 出色的机械强度: 采用金属端帽和焊接铜线连接,确保优异的机械强度和可靠性。

    应用案例和使用建议


    应用案例
    - 电源系统: 用于电源管理系统中的滤波和稳压电路。
    - 汽车电子: 适用于发动机控制系统、车身控制系统等。
    - 通信设备: 用于通信设备中的信号处理和过滤电路。
    使用建议
    - 散热管理: 在高功率应用中,确保良好的散热管理以防止过热。
    - 负载测试: 在实际应用前进行负载测试,确保电阻器在各种条件下均能正常工作。
    - 选型指南: 根据具体应用需求选择合适的阻值范围和额定功率。

    兼容性和支持


    兼容性
    - 兼容标准: 符合 IEC 294、IEC 286-1 和 JIS C 0802 标准。
    - 其他兼容性: 可与其他标准电阻器和电路板设计工具兼容。
    支持和服务
    - 技术支持: TE Connectivity 提供专业的技术支持和咨询服务。
    - 售后保障: 高质量的产品和完善的售后服务体系确保客户无忧。

    常见问题与解决方案


    常见问题及解决方案
    1. 过载保护问题
    - 解决方案: 确保在使用过程中不超过额定电压和最大过载电压,避免因过载导致损坏。
    2. 温度影响问题
    - 解决方案: 在高温环境下使用时,考虑增加散热措施,如散热片或散热风扇。
    3. 噪声问题
    - 解决方案: 使用屏蔽线或改进接地设计,减少外部干扰,降低噪声水平。

    总结和推荐


    综合评估
    金属膜固定电阻器 Type LR 系列以其高精度、稳定性和宽广的应用范围成为业界领先的电阻器产品。无论是对温度稳定性要求极高的工业控制还是在汽车电子系统中,这些电阻器都能提供卓越的表现。强烈推荐使用这款电阻器以满足高精度和高可靠性的需求。

LR1F130R参数

参数
电阻值 130Ω
精度 ±1%
额定功率 600mW
温度系数 ±50ppm/℃
长*宽*高 6.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

LR1F130R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LR1F130R数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY LR1F130R LR1F130R数据手册

LR1F130R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.919
100+ ¥ 0.3611
500+ ¥ 0.254
2500+ ¥ 0.144
6000+ ¥ 0.137
12000+ ¥ 0.131
库存: 341
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 9.19
