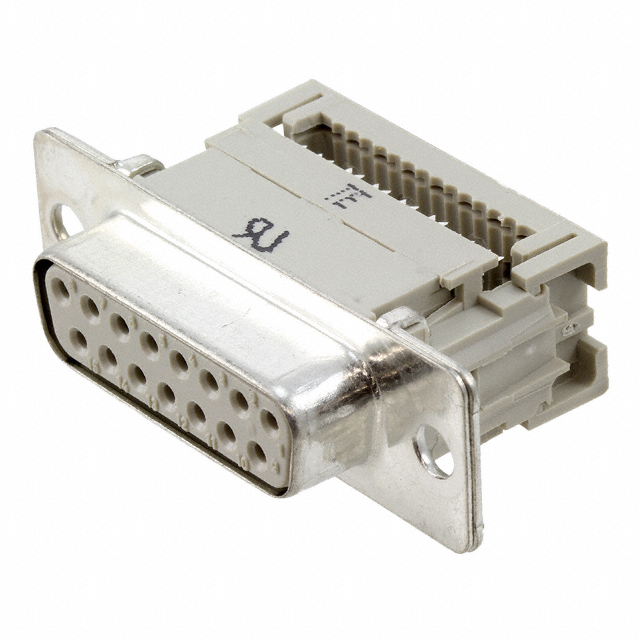

3-1393486-5

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: Female Sockets,Receptacle 2 15pin Steel,Tin Plated 金 导线安装,自由悬挂,通孔安装 39.52mm*23.3mm*12.93mm
供应商型号: N-3-1393486-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY D-Sub 连接器 3-1393486-5

3-1393486-5概述

    D-SUB IDC FEMALE CONNECTOR 技术手册

    产品简介


    D-SUB IDC(Insulation Displacement Connector)是一种广泛应用于计算机、工业自动化和电信领域的电子连接器。这种连接器主要用于实现多根导线与电路板之间的可靠连接。本产品为D-SUB IDC系列中的一个型号,提供了多种导线规格的支持,适用于多种复杂环境下的连接需求。

    技术参数


    - 外形尺寸:33.30mm x 24.79mm x 63.50mm(直径为3.0mm)
    - 接触材料:金闪镀钯镍或全镀镍
    - 接触方式:绝缘位移接触
    - 镀层:接触表面镀金或镀金闪镀钯镍;端子焊接面为雾状锡
    - 包装形式:卷带式包装
    - 额定电流:根据不同规格导线范围不同,最大额定电流为3A
    - 温度范围:-40°C 至 +85°C
    - 耐压值:500VAC

    产品特点和优势


    - 高可靠性:采用绝缘位移接触技术,无需剥去绝缘层即可完成导线连接,确保了连接的可靠性。
    - 广泛的适用性:支持多种导线规格(从28AWG到26AWG),适用于多种不同的应用场景。
    - 优秀的环境适应性:工作温度范围宽,能够在极端环境下保持稳定的工作状态。
    - 标准化设计:符合国际标准,保证了互换性和兼容性,便于集成到各种系统中。

    应用案例和使用建议


    - 应用案例:此连接器广泛应用于工业自动化控制系统、计算机网络设备和电信传输系统。例如,在工业机器人控制面板中,它能够高效地连接多条数据线,确保数据的快速传输。
    - 使用建议:在安装过程中,请务必确保连接器与电缆匹配且正确安装,以避免信号干扰或短路。此外,对于需要长时间使用的场合,可以考虑增加额外的机械保护措施,如固定装置,来提高整体系统的可靠性。

    兼容性和支持


    - 兼容性:与多种商用可得的扁平电缆兼容,支持Tin或Silver Plated Copper电线。同时,可选配应力释放夹,进一步提高连接器的稳定性。
    - 支持和服务:TE Connectivity提供详尽的技术文档和支持服务,帮助客户进行产品选型、安装及后续维护。

    常见问题与解决方案


    - 问题1:如何确定正确的导线规格?
    - 解决方案:请参考产品规格书中的“导线信息”部分,根据所需的电流容量选择合适的导线规格。
    - 问题2:如何正确安装应力释放夹?
    - 解决方案:将应力释放夹对准指定孔位插入,并确保完全锁紧,以防止导线因外部力而松动。

    总结和推荐


    D-SUB IDC FEMALE CONNECTOR凭借其高可靠性、广泛适用性和优秀的环境适应性,在众多应用场景中展现出卓越的表现。无论是工业控制还是计算机网络,都能找到它的身影。强烈推荐给需要在恶劣环境中进行稳定数据传输的应用场合。

3-1393486-5参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 15pin
类型 Female Sockets,Receptacle
颜色 -
端接 -
额定电流 -
排数 2
长*宽*高 39.52mm*23.3mm*12.93mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 托盘

3-1393486-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1393486-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 3-1393486-5 3-1393486-5数据手册

3-1393486-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
