324048

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 蓝色圆形端子 绝缘端子, TERMINYL系列, M8 (5/16)螺栓, 8.33mm内环直径, 最大线规16.8mm²
供应商型号: WES-324048
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 324048

324048概述


    产品简介

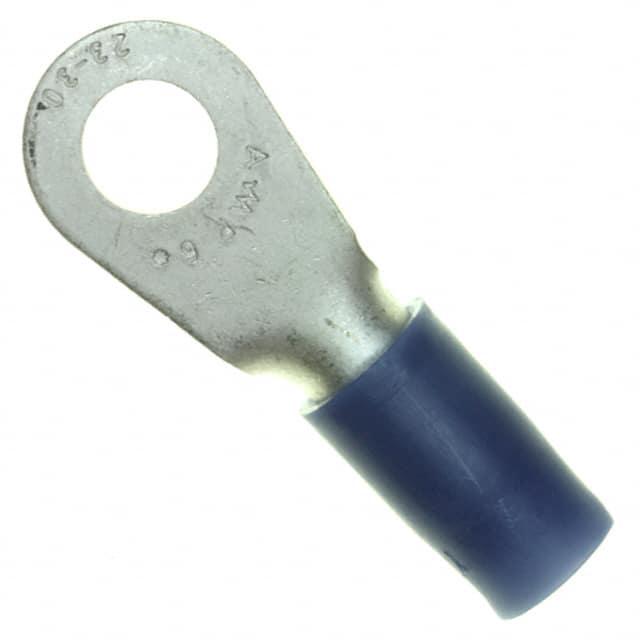

    本产品是一款闭口环舌接线端子(Closed Ring Tongue Terminal),适用于美国线规(AWG)6号导线。其尺寸为5/16英寸(M8螺栓),直径为8.33毫米(0.328英寸)。该端子采用封闭式舌形设计,直型连接方式,使用镀锡材料制成,并部分绝缘。主要应用于电线和电路连接,是电气安装和设备制造的理想选择。

    技术参数


    - 导线尺寸:20800 – 33100 CMA
    - 螺栓直径:8.33毫米(0.328英寸)
    - 舌厚:0.79毫米(0.031英寸)
    - 产品长度:44.75毫米(1.762英寸)
    - 兼容绝缘直径(最大):7.98毫米(0.314英寸)
    - 兼容绝缘直径范围:7.98毫米(0.314英寸)
    - 操作温度范围:105°C(221°F)
    - 认证标准:
    - 符合欧盟RoHS指令2011/65/EU
    - 符合欧盟ELV指令2000/53/EC
    - 符合中国RoHS 2指令(工信部令第32号)
    - 不含REACH候选物质清单上的高关注度物质(SVHC)

    产品特点和优势


    - 独特的封闭式舌形设计:这种设计提供了更稳定的连接,减少了松动的风险。
    - 镀锡材料:具有良好的抗氧化性和耐腐蚀性,延长了产品的使用寿命。
    - 部分绝缘:增加了安全性,减少了意外短路的风险。
    - 广泛的操作温度范围:能够在高温环境下稳定工作,适合各种恶劣环境的应用。

    应用案例和使用建议


    应用案例
    该接线端子广泛应用于工业控制系统、自动化设备、电动车辆和家用电器等领域。例如,在电动汽车中,它用于连接电池组和充电系统,确保安全可靠的电能传输。
    使用建议
    - 正确选材:确保选用符合规格要求的铜基材和镀锡材料的导线,以保证连接的可靠性和安全性。
    - 严格遵循安装指南:参照制造商提供的安装说明书,正确安装以避免误操作导致的安全隐患。
    - 定期检查:定期检查接线端子的连接情况,确保无松动现象,及时更换损坏的部件。

    兼容性和支持


    - 兼容性:该接线端子适用于5/16英寸(M8)螺栓,与各种铜基材和镀锡材料的导线兼容。
    - 支持和服务:如需技术支持,请拨打 +1 800 522 6752。有关合规文档和更多详细信息,请访问产品页面:[TE.com](https://www.te.com/)。

    常见问题与解决方案


    1. 问题:如何确定该接线端子是否适合我的项目?
    - 解答:确认项目的电气需求是否与产品的技术规格匹配。特别是导线尺寸、螺栓直径、工作温度范围等参数。
    2. 问题:该接线端子的使用寿命是多少?
    - 解答:通过正确的安装和维护,该产品的预期使用寿命可达到数年。定期检查可以延长其使用寿命。
    3. 问题:如果出现连接松动的情况,应该如何处理?
    - 解答:首先检查导线是否固定良好,如有必要,重新安装并确保螺栓紧固到适当的扭矩值。

    总结和推荐


    综上所述,这款闭口环舌接线端子具备坚固耐用、兼容性强和安全可靠的特点,适用于多种工业和民用电气系统。对于需要高可靠性连接的应用场景,强烈推荐使用该产品。如需进一步了解或购买,请访问 [TE.com](https://www.te.com/)。

324048参数

参数
长*宽*高 44.75mm*15.88mm*1.14mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

324048厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

324048数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 324048 324048数据手册

324048封装设计

查看详情并下载
Symbol
Footprint
3D Model
