首页  >  产品百科  >  6-103639-5

6-103639-5

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 2.54mm 1 16pin 3A 2.54μm 锡 黑色 通孔安装 43.18mm(长度)*13.59mm(高度)
供应商型号: N-6-103639-5
供应商: 云汉优选
标准整包数: 12

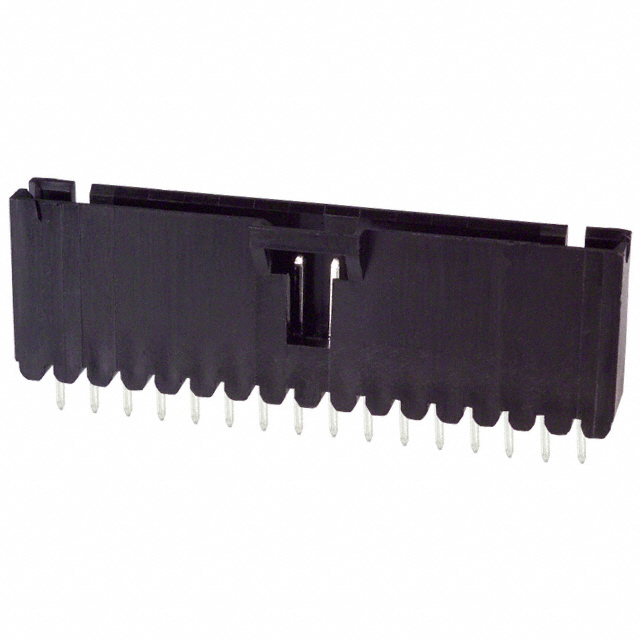

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 6-103639-5

6-103639-5概述


    产品简介


    本篇技术手册介绍的是TE Connectivity(泰科)公司生产的6-103639-5型号的垂直式通孔焊接信号线到板连接器(PCB Mount Header)。该产品属于TE Connectivity的AMPMODU MTE系列,主要用于电线到印刷电路板(PCB)之间的连接。它提供16个位置,中心线间距为2.54毫米,具有完全屏蔽的功能,且采用了锡镀层,支持通过焊接方式固定在PCB上。这种连接器广泛应用于电子设备和系统中,例如汽车电子、工业自动化设备以及消费电子产品等。

    技术参数


    以下是该电子元器件的主要技术规格:
    - 中心线间距 (Pitch):2.54毫米(0.1英寸)
    - 位置数量:16
    - 行数:1
    - 接触电阻:15毫欧
    - 绝缘电阻:5000兆欧
    - 耐电压:最大600伏特
    - 接点对接面积长度:5.84毫米(0.23英寸)
    - 接点形状及形式:方形
    - 接点镀层材料厚度:2.54微米(100微英寸)
    - 接点镀层材料:锡
    - 接触基材:黄铜
    - 最大电流承载能力:3安培
    - 操作温度范围:-65°C 至 105°C (-85°F 至 221°F)
    - PCB接触区域镀层材料:锡
    - 包装数量:12个
    - 阻燃等级:UL 94V-0

    产品特点和优势


    这款垂直式通孔焊接信号线到板连接器具有以下显著特点和优势:
    - 完全屏蔽:提供出色的电磁干扰保护,适合于需要高度稳定性和抗干扰性能的应用。
    - 高耐电压:高达600伏特,确保在高压应用中仍能可靠工作。
    - 大电流承载能力:最高可达3安培,适用于功率较高的应用场景。
    - 低接触电阻:仅15毫欧,有效减少信号传输过程中的能量损失。
    - 宽泛的工作温度范围:能够适应-65°C至105°C的环境温度变化,具备良好的环境适应性。
    - 低卤素含量:符合RoHS标准,环保安全。
    - 兼容多种标准:如CSA LR7189和UL E28476,保证产品的合规性和可靠性。

    应用案例和使用建议


    这种连接器被广泛应用于汽车电子、工业自动化设备、消费电子产品等众多领域。在具体应用时,可以考虑以下建议:
    - 选择合适的PCB材料:推荐使用厚度为1.57毫米(0.062英寸)的PCB材料以确保最佳的机械强度和电气性能。
    - 注意防潮处理:由于其工作温度范围较宽,需要注意防潮措施以防止冷凝水引起短路。
    - 合理规划布局:考虑到其体积较大的特点,在PCB布局设计时需要留出足够的空间,以确保连接器与周围元件的安全距离。

    兼容性和支持


    这款垂直式通孔焊接信号线到板连接器在机械和电气方面具有很好的兼容性。除了与同一系列的连接器匹配外,还能与TE Connectivity提供的多种配套工具和配件兼容,从而方便安装和维护。同时,TE Connectivity也提供了完善的技术支持和售后服务,可以通过电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:接头无法正确插拔
    - 解决办法:检查接头是否清洁无异物,确保按说明书的步骤进行插拔操作。
    - 问题:接点接触不良
    - 解决办法:确认焊锡是否充分,重新焊接接点;检查是否有氧化现象,必要时更换新的接点。
    - 问题:温度超出范围导致失效
    - 解决办法:在极端环境下使用时,采取额外的散热措施,如增加散热片或者加装风扇。

    总结和推荐


    综上所述,6-103639-5型号的垂直式通孔焊接信号线到板连接器凭借其高可靠性、优异的电气性能以及广泛的适用范围,在多个行业中都有着出色的表现。对于需要高性能连接解决方案的项目,强烈推荐使用这款产品。当然,选择产品时还需结合具体应用环境和技术要求综合考量。

6-103639-5参数

参数
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 2.54μm
针脚数 16pin
类型 Header,Latch Holder
额定电流 3A
排数 1
防护等级 -
长*宽*高 43.18mm(长度)*13.59mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

6-103639-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-103639-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 6-103639-5 6-103639-5数据手册

6-103639-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 1.3886 ¥ 11.8031
252+ $ 1.3287 ¥ 11.294
456+ $ 1.2954 ¥ 11.0109
504+ $ 1.2444 ¥ 10.5774
552+ $ 1.1322 ¥ 9.6237
1104+ $ 1.02 ¥ 8.67
库存: 2902
起订量: 96 增量: 12
交货地:
最小起订量为:96
合计: ¥ 1133.09
