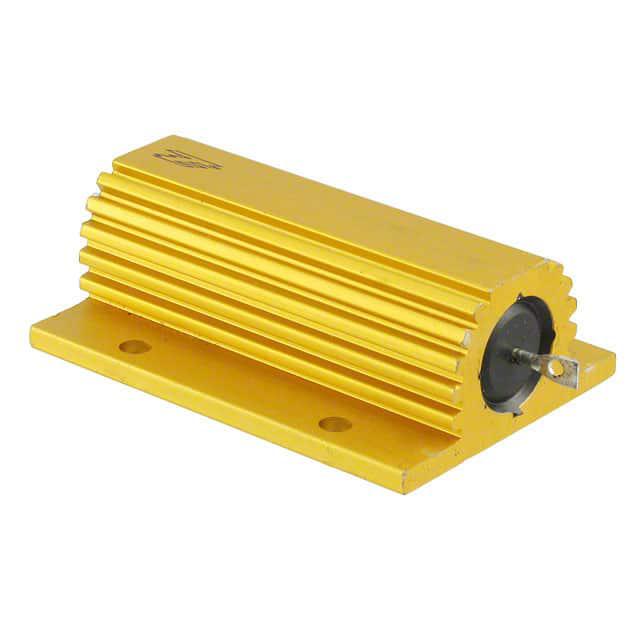

HSC100180RJ

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 180Ω ±5% ±30ppm/℃ 法兰安装 65.5mm*47.5mm*26mm
供应商型号: A137182-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 HSC100180RJ

HSC100180RJ概述

    电子元器件产品技术手册

    产品简介


    本手册介绍了TE Connectivity公司生产的铝制封装功率电阻器系列(HS系列)。该系列产品包括不同功率等级的型号,覆盖范围从5瓦到300瓦,包括500瓦和1000瓦的特殊版本。HS系列电阻器以高稳定性、高质量著称,适用于多种工业应用场合。这些电阻器采用高品质材料制造,具备低电阻、低电感和高电压版本等多种选择,广泛应用于电力供应、电源生成和牵引行业等领域。

    技术参数


    以下为HS系列电阻器的技术规格和性能参数摘要:
    | 型号 | 功率 (W) | 最大温升 (°C) | 额定阻值 (Ω) | 最大工作电压 (V) | 介电强度 (V) |
    |
    | HSA5 | 5 | 40 | R01 | 160 | 1400 |
    | HSA10 | 10 | 40 | R01 | 265 | 1400 |
    | HSA25 | 25 | 50 | R01 | 550 | 2500 |
    | HSA50 | 50 | 50 | R01 | 1250 | 2500 |
    | HSC75 | 75 | 50 | R05 | 1400 | 5000 |
    | HSC100 | 100 | 60 | R05 | 1900 | 5000 |
    | HSC150 | 150 | 60 | R10 | 2500 | 5600 |
    | HSC200 | 200 | 60 | R10 | 1900 | 5600 |
    | HSC250 | 250 | 60 | R10 | 2200 | 5600 |
    | HSC300 | 300 | 60 | R10 | 2500 | 5600 |
    其他规格还包括热沉面积和厚度、引脚配置等,详细内容见下表:
    | 型号 | 阻值 (Ω) | 温度系数 (ppm/°C) | 稳定性 (%) | 热沉面积 (mm²) | 引脚直径 (mm) | 引脚数 |
    ||
    | HSA5 | 1K | 50 | 1 | 41500 | 2.4 | 2 |
    | HSA10 | 1K | 50 | 1 | 41500 | 2.4 | 2 |
    | HSA25 | 1K | 50 | 1 | 53500 | 3.3 | 2 |
    | HSA50 | 1K | 50 | 1 | 53500 | 3.3 | 2 |
    | HSC75 | 5K | 30 | 2 | 99500 | 4.4 | 4 |
    | HSC100 | 10K | 30 | 2 | 99500 | 4.4 | 4 |
    | HSC150 | 10K | 30 | 2 | 375000 | 5.3 | 6 |
    | HSC200 | 10K | 30 | 2 | 476500 | 5.3 | 6 |
    | HSC250 | 10K | 30 | 2 | 578000 | 6.5 | 6 |
    | HSC300 | 10K | 30 | 2 | 578000 | 6.5 | 6 |

    产品特点和优势


    - 高可靠性:TE Connectivity拥有超过50年的设计和制造经验,确保产品的稳定性和可靠性。
    - 广泛应用:适用于制动电阻、平衡电阻、电容器充电和放电等多种工业应用场合。
    - 多样化选择:提供从小型到大型的不同功率等级电阻器,满足各种需求。
    - 定制服务:可以根据具体应用提供绕线、终端、安装方式等多种定制方案。

    应用案例和使用建议


    - 制动电阻:适用于电机或机械系统的制动系统,有效吸收和耗散能量。
    - 平衡电阻:在电力系统中用于电压均衡,提高系统稳定性。
    - 电容器充电与放电:适用于电力电子设备中,提供精确的控制。
    建议使用时要确保安装稳固,并根据手册推荐使用适当的散热措施以延长使用寿命。

    兼容性和支持


    HS系列电阻器可与其他标准电子元件和设备兼容。TE Connectivity提供详尽的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 如何选择合适的型号?
    - 根据所需功率和阻值来选择相应的型号。详见手册中的技术参数表。
    2. 安装时需要注意什么?
    - 确保正确的引脚安装方向,并使用适合的紧固件。必要时可以使用专用散热膏以提高热导率。
    3. 如何进行散热管理?
    - 使用手册中推荐的标准散热器,并确保散热器接触面平整无损。避免长时间过载运行,以免影响寿命。

    总结和推荐


    TE Connectivity的HS系列铝制封装功率电阻器以其高稳定性、广泛适用性和丰富的规格选择,在工业应用中表现出色。无论是在复杂电力系统还是简单的电子设备中,都能发挥重要作用。因此,强烈推荐使用此系列电阻器。对于需要更高功率或特殊规格的应用,建议直接联系制造商以获取更详细的定制化解决方案。

HSC100180RJ参数

参数
电阻值 180Ω
电阻个数 -
精度 ±5%
温度系数 ±30ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 65.5mm*47.5mm*26mm
安装方式 法兰安装
零件状态 在售
包装方式 散装

HSC100180RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSC100180RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY HSC100180RJ HSC100180RJ数据手册

HSC100180RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
