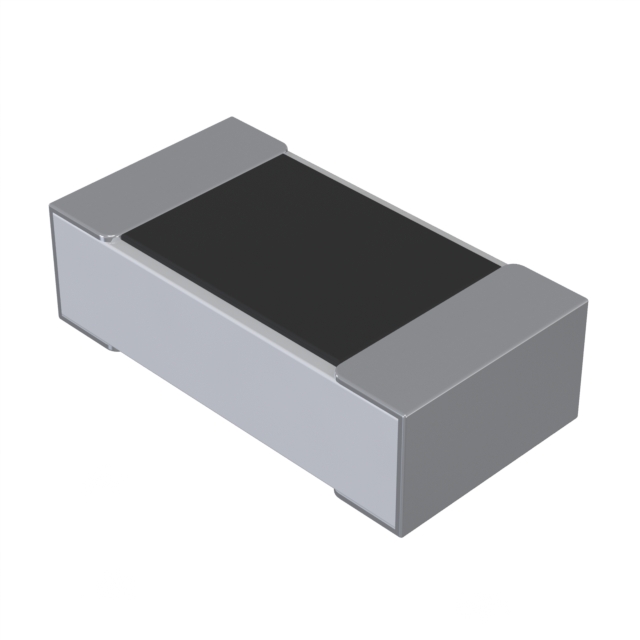

CRGCQ0603F270R

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 270Ω ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: ET-2861454
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 贴片电阻 CRGCQ0603F270R

CRGCQ0603F270R概述


    产品简介


    Neohm CRGCQ0603F270R 是一款通用厚膜电阻,属于表面贴装电阻器的一种。这种电阻的主要功能是提供电路中所需的电阻值,适用于各种电子设备中。它的主要特点包括高精度、稳定的温度系数和广泛的工作电压范围。这些电阻被广泛应用于消费电子、通信设备、工业控制、汽车电子等领域。

    技术参数


    - 产品类型:通用厚膜电阻
    - 额定功率:0.1W
    - 阻值:270Ω
    - 容差:±1%
    - 温度系数:±100 ppm/°C
    - 封装尺寸代码:0603(即1.6mm x 0.8mm x 0.45mm)
    - 终端数量:2个
    - 操作电压:75V
    - 高度:0.45mm(0.018英寸)
    - 长度:1.6mm(0.063英寸)
    - 宽度:0.8mm(0.031英寸)

    产品特点和优势


    - 高精度:容差仅为±1%,确保了精确的阻值。
    - 稳定性:具有±100 ppm/°C的温度系数,适用于多种环境条件。
    - 耐高温能力:可在高达260°C的回流焊工艺中使用,保证了焊接的可靠性。
    - 多功能性:适用于多种电路设计,特别是对空间要求较高的应用场合。

    应用案例和使用建议


    应用案例:
    这款电阻常用于电源管理、信号调节和滤波电路中。例如,在消费电子设备中,它可用于稳定电源输出;在通信设备中,它可以用于信号衰减和匹配。
    使用建议:
    - 确保电路板的设计能够承受回流焊工艺的温度。
    - 在设计时考虑到不同环境温度下的阻值变化,以确保系统的稳定运行。
    - 选择合适的焊盘设计,以提高焊接可靠性和散热效果。

    兼容性和支持


    - 兼容性:这款电阻可以与其他标准的0603封装电阻器和相关设备兼容,方便集成到现有设计中。
    - 支持:如有技术支持需求,可拨打厂商提供的免费电话+1 800 522 6752。此外,制造商还提供了详细的文档和支持资料,包括数据表、CAD文件和客户视图模型。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象。
    - 解决方案:确保回流焊工艺的温度设置正确,适当增加焊接时间。也可以检查焊盘设计是否有误。

    2. 问题:测量得到的阻值与标称值不一致。
    - 解决方案:确认测试环境和方法是否符合规范,必要时更换测量仪器或校准仪器。

    3. 问题:长时间使用后出现阻值漂移。
    - 解决方案:定期进行阻值检测,确保系统稳定。在设计时考虑采用温度补偿电路以减少漂移影响。

    总结和推荐


    综上所述,Neohm CRGCQ0603F270R 通用厚膜电阻是一款高性能、高可靠性的电子元器件。其优异的精度和稳定性使其成为多种应用的理想选择。对于需要高精度和稳定性的电路设计,这款电阻值得推荐使用。同时,厂商提供的完善的支持服务也为用户的使用和维护提供了便利。因此,我强烈推荐此款产品用于您的设计中。

CRGCQ0603F270R参数

参数
电阻值 270Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRGCQ0603F270R厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
