3-1393480-8

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: D-Sub Connectors-Standard Density 焊盘 2 Steel 2.2A 金 通孔安装
供应商型号: N-3-1393480-8
供应商: 云汉优选
标准整包数: 1

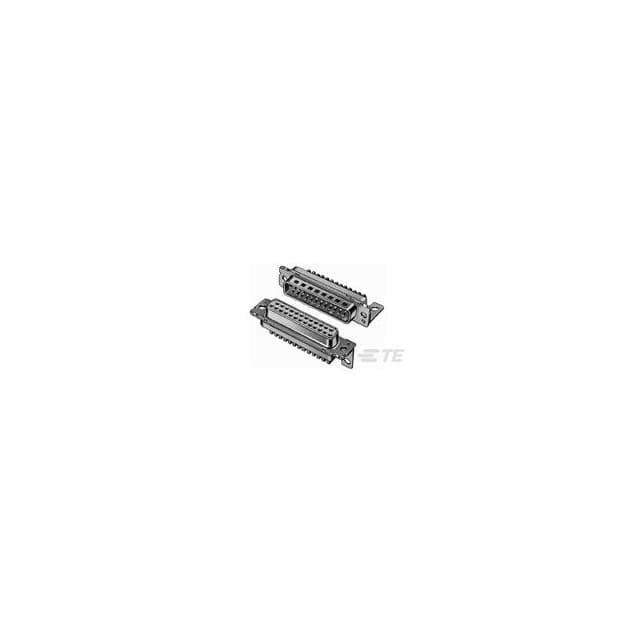

TE CONNECTIVITY D-Sub 连接器 3-1393480-8

3-1393480-8概述

    AMPLIMITE Subminiature D Connectors

    1. 产品简介


    AMPLIMITE Subminiature D Connectors 是一种广泛应用于电子设备中的小型连接器,旨在满足高密度连接需求。这些连接器主要分为插头(Plug)和插座(Receptacle)两种类型,设计用于电路板上的正面或背面安装。它们具有极小的外形尺寸和高可靠性,适用于电信、工业控制、医疗设备等领域。

    2. 技术参数


    - 接触点密度:9, 15, 25 和 37 位置(尺寸1至4);某些版本提供50位置(尺寸5)
    - 接触镀层:金/锡、金闪/锡
    - 接触类型:铜合金
    - 电气特性:22 AWG 导线电流承载能力 3A,20 AWG 导线电流承载能力 7.5A(插头为5A)
    - 耐受电压:最小1000VAC
    - 绝缘电阻:最小5000兆欧
    - 机械特性:最大接触插入力 13.34N,最小接触保持力 22.24N
    - 温度范围:-55°C 到 +125°C

    3. 产品特点和优势


    - 阻燃材料:UL 94V-0等级,适合严苛环境
    - 低损耗:适用于高频应用,支持高密度连接
    - 低成本金属壳设计:兼容全金属壳连接器
    - 集成固定螺钉锁扣:便于安装
    - 高温适应性:适合高温度应用场景
    - 插头内置接地凹槽:提高连接稳定性和电气性能

    4. 应用案例和使用建议


    - 工业控制:适用于需要紧凑型连接器的控制系统,如PLC模块间通信。
    - 电信设备:适用于光纤通信设备内部布线。
    - 医疗设备:适用于需要高可靠性的医疗监控设备。
    使用建议:对于高频应用场合,建议使用镀金的接触点以确保良好的电气性能和耐久性。此外,在潮湿环境中使用时,需注意定期检查连接器的防水防尘性能。

    5. 兼容性和支持


    - 兼容性:与任何符合MIL-C-24308标准的20或22号子微型D连接器兼容。
    - 厂商支持:提供详细的技术文档和客户支持,确保安装和使用过程顺利进行。

    6. 常见问题与解决方案


    - 问题:连接不稳定,容易脱落。
    - 解决方案:确保正确使用锁定装置(螺纹插入件或雌螺丝),并检查接触点是否有氧化。
    - 问题:导线电流承载能力不足。
    - 解决方案:选择对应规格的导线(例如20AWG对应7.5A),并确保正确的焊接工艺。

    7. 总结和推荐


    AMPLIMITE Subminiature D Connectors 在高密度连接应用中表现出色,具有广泛的配置选项和出色的电气性能。其阻燃材料和高温适应性使其在严苛环境下也能可靠运行。考虑到其优良的设计和多功能性,强烈推荐在需要紧凑连接器的应用中使用这款产品。如果您正在寻找一个既能节省空间又能在恶劣条件下保持良好性能的连接器,那么 AMPLIMITE Subminiature D Connectors 将是理想的选择。

3-1393480-8参数

参数
额定电流 2.2A
排数 2
触头镀层
外壳材料 Steel
针脚数 -
类型 D-Sub Connectors-Standard Density
颜色 -
端接 焊盘
安装方式 通孔安装
零件状态 在售
包装方式 盒装

3-1393480-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1393480-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 3-1393480-8 3-1393480-8数据手册

3-1393480-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.2294 ¥ 35.9499
65+ $ 4.0273 ¥ 34.2321
150+ $ 3.9168 ¥ 33.2928
库存: 177
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1078.49
