4-644460-2

厂牌: TE CONNECTIVITY
产品描述: 18 AWG Locking Ramp,Receptacle 3.96mm 1 12pin 760nm 金 橙色 IDC 导线安装,自由悬挂,通孔安装 47.5488mm(长度)*9.02mm(高度)
供应商型号: 4-644460-2
供应商: Master
标准整包数: 5
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-644460-2

4-644460-2概述


    产品简介

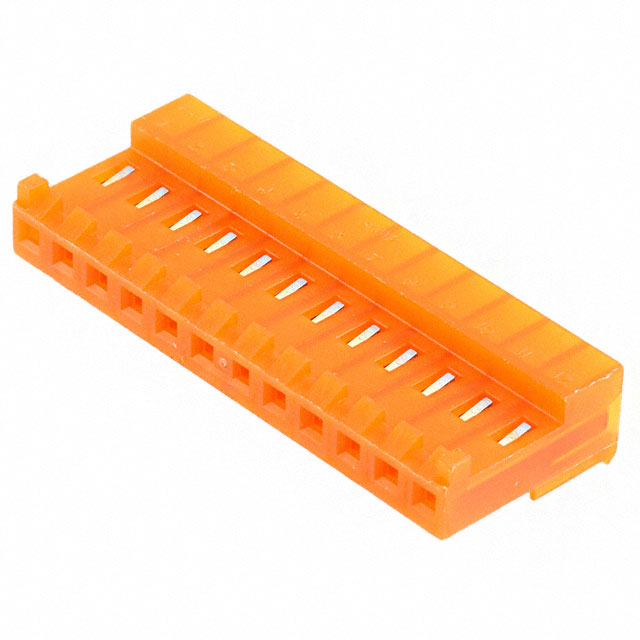

    产品名称: 连接器组件,插座,线对板连接器,12位,3.96毫米中心线
    型号: 4-644460-2
    制造商: TE Connectivity (TE)
    产品类型: 矩形电源连接器
    主要功能:
    - 支持12个位置的电线和电缆连接
    - 具备高电压承载能力,可承受600V AC的工作电压
    - 配备90度电缆出口角度
    - 使用符合多种标准(如UL、CSA)的材料制造,确保安全性与可靠性
    应用领域:
    - 电源及信号电路应用
    - 工业标准和合规性测试

    技术参数


    - 中心线(间距): 3.96 mm [.156 in]
    - 位数: 12位
    - 电压等级: 600 VAC
    - 接触材料: 铜合金,表面镀金(金覆盖镍钯合金)
    - 接触电流评级: 最大7A
    - 温度范围: -55°C至105°C [-67°F至221°F]
    - 材料: 尼龙,橙色
    - 封装: 250件/箱

    产品特点和优势


    特点:
    - 多点连接能力: 12位设计提供了广泛的连接点
    - 高压支持: 能够承载高达600V AC的工作电压
    - 防震动锁定机制: 内置锁定装置确保在振动环境中保持稳定
    - 高可靠性和耐久性: 采用铜合金和金镀层材料,以确保长期耐用性
    - 温度适应性强: 宽泛的工作温度范围适合多种严苛环境
    优势:
    - 高度通用: 广泛应用于不同领域的电源及信号电路
    - 认证齐全: 符合UL、CSA、REACH等多项国际安全标准,确保产品的合规性
    - 易于安装和维护: 具备插头定位功能,方便安装,同时提供维修工具
    - 成本效益: 在保证性能的同时,提供具有竞争力的价格

    应用案例和使用建议


    应用案例:
    - 工业自动化设备: 可用于控制面板、电机控制中心等设备的电源连接
    - 电信设施: 适用于基站、通信设备中的电源传输和信号连接
    - 交通运输: 如新能源汽车电池管理系统中的连接器
    使用建议:
    - 安装建议: 在安装前确认所有部件的正确配置,确保90度电缆出口的角度设置准确无误
    - 维护建议: 定期检查接触点的状态,确保其清洁且没有腐蚀现象,以维持其良好的电传导性能
    - 安全建议: 遵循正确的操作程序,避免带电安装,确保个人和设备的安全

    兼容性和支持


    - 兼容性:
    - 兼容带状电缆连接器组件
    - 可与其他标准矩形连接器配合使用
    - 技术支持: TE Connectivity 提供全方位的技术支持和售后服务,包括热线电话 +1 800 522 6752 和在线文档资源

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查接触点是否有脏污或损坏,必要时更换新部件 |
    | 接触电流低 | 重新清洁并涂抹导电润滑脂,提高导电效率 |
    | 无法实现锁定 | 确保正确插入到位,如有需要,检查锁定机制的完整性 |

    总结和推荐


    总体来说,该连接器组件具备强大的电气性能、广泛的应用范围和可靠的安全性,非常适合于需要高效、稳定电源及信号传输的场合。经过严格的测试和认证,该产品在工业和商业应用中表现出卓越的性能和耐用性,是电力连接应用的理想选择。因此,强烈推荐使用此款连接器组件。

4-644460-2参数

参数
排数 1
线规 18 AWG
间距 3.96mm
电缆端接 IDC
类型 Locking Ramp,Receptacle
颜色 橙色
针脚数 12pin
触头镀层厚度 760nm
触头镀层
长*宽*高 47.5488mm(长度)*9.02mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

4-644460-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-644460-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-644460-2 4-644460-2数据手册

4-644460-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.1745 ¥ 35.358
250+ $ 3.7312 ¥ 31.007
500+ $ 3.6925 ¥ 30.2379
875+ $ 3.6609 ¥ 29.9787
1750+ $ 3.6398 ¥ 29.8059
2625+ $ 3.6187 ¥ 29.6331
3500+ $ 3.6187 ¥ 29.6331
库存: 3380
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 176.79
