首页  >  产品百科  >  DRC12-40PAE

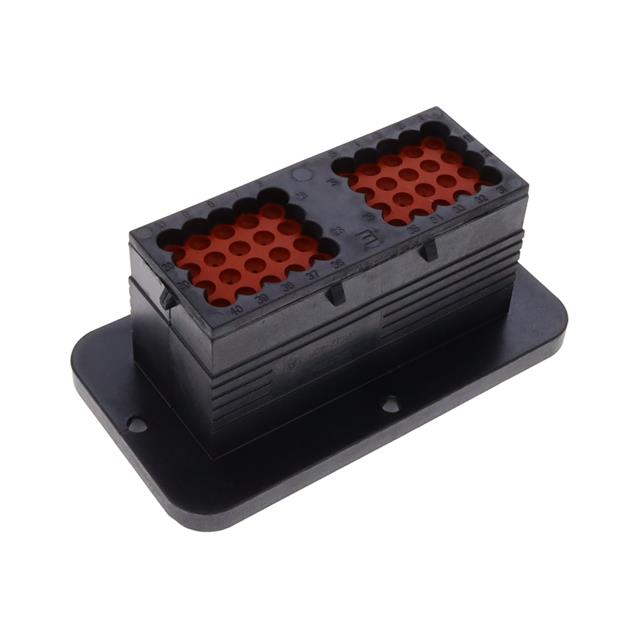

DRC12-40PAE

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 壳体, DEUTSCH DRC系列, 40路, 公插
供应商型号: 1734-DRC12-40PAE-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DRC12-40PAE

DRC12-40PAE概述

    DRC12-40PAE Deutsch Housing 技术手册概述

    1. 产品简介


    产品类型: Deutsch DRC 系列线对线接插件的公端插头组件
    主要功能: 用于电气连接的线对线接口,提供可靠且易于安装的密封解决方案。
    应用领域: 主要应用于汽车工业,尤其是高压电源系统和需要高可靠性连接的应用场合,例如电动车电池组、传感器等。

    2. 技术参数


    - 接插件类型: 公端接插件(Housing for Male Terminals)
    - 位置数: 40
    - 中心距: 5.49 mm (0.216 in)
    - 锁定方式: 集成式
    - 工作电压: 最大250 VAC
    - 接触电流: 最大13 A
    - 额定温度范围: -55°C 至 125°C
    - 防护等级: IP68, IP6K9K
    - 材料: 聚苯硫醚增强玻璃纤维(PPS GF)
    - 尺寸:
    - 高度:53.29 mm (2.098 in)
    - 宽度:97.54 mm (3.84 in)
    - 长度:43.15 mm (1.699 in)
    - 行间距:5.49 mm (0.216 in)

    3. 产品特点和优势


    - 多功能性: 可用于多种电气连接场景,尤其适用于高压和高电流应用。
    - 高可靠性: 防水防尘等级达到IP68/IP6K9K,确保恶劣环境下的稳定运行。
    - 易于安装: 集成式锁定机制简化安装过程。
    - 多位置选项: 支持多达40个位置,适用于复杂系统的布线需求。
    - 环境适应性强: 工作温度范围广,从-55°C到125°C,满足各种工况要求。

    4. 应用案例和使用建议


    - 汽车电子系统: 如电动车电池管理系统,通过DRC12-40PAE确保高压线路的可靠连接。
    - 传感器系统: 在汽车传感器网络中,使用DRC12-40PAE作为信号传输的接口。
    - 建议使用场景:
    - 高温环境: 建议采用额外的隔热措施保护连接器。
    - 高湿度区域: 使用防水密封材料以提高密封效果。
    - 强振动场合: 确保紧固装置的牢固性,避免松动导致的连接不良。

    5. 兼容性和支持


    - 兼容性: 该产品可以与同类德系汽车接插件系统无缝对接,如其他DRC系列接插件。
    - 支持服务: 客户可以通过拨打+1 800 522 6752获得技术支持。

    6. 常见问题与解决方案


    - 问题: 连接时遇到锁紧困难。
    - 解决方案: 确保正确对准并用力按下,直至听到锁紧声音。
    - 问题: 连接器耐温性能下降。
    - 解决方案: 检查是否有异物影响散热,必要时进行清理或增加冷却措施。
    - 问题: 连接器防水性能不佳。
    - 解决方案: 检查密封圈是否安装到位,必要时更换新的密封圈。

    7. 总结和推荐


    综合评估: DRC12-40PAE Deutsch Housing 是一款高性能、高可靠性的接插件,广泛适用于汽车工业中的各种高压和高电流应用场景。其集成式的锁定机制和高防护等级使其在恶劣环境中表现优异。强烈推荐使用该产品。
    推荐理由:
    - 卓越的电气性能: 满足高电压和高电流的需求。
    - 可靠的机械结构: 集成式锁定机制确保连接稳定。
    - 广泛的适用性: 可以适应多种安装条件和工作环境。
    - 全面的支持服务: 提供全方位的技术支持和售后服务保障。

DRC12-40PAE参数

参数
排数 4
针脚数 40
间距 5.5
长*宽*高 53.29mm*43.15mm*97.54mm
安装方式 面板安装
零件状态 在售
包装方式 散装

DRC12-40PAE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DRC12-40PAE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DRC12-40PAE DRC12-40PAE数据手册

DRC12-40PAE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.8928 ¥ 233.4279
10+ $ 23.7026 ¥ 198.3615
25+ $ 22.219 ¥ 185.9451
50+ $ 21.1588 ¥ 177.0727
100+ $ 20.1496 ¥ 168.6268
250+ $ 18.8894 ¥ 158.0803
500+ $ 17.9891 ¥ 150.5465
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 233.42
