646482-2

产品分类: 背板连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Connector Accessories Shroud Straight Gray Tray
供应商型号: JY-646482-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 外壳 646482-2

646482-2概述

    Z-PACK 2mm HM PCB Mount Shroud 技术手册

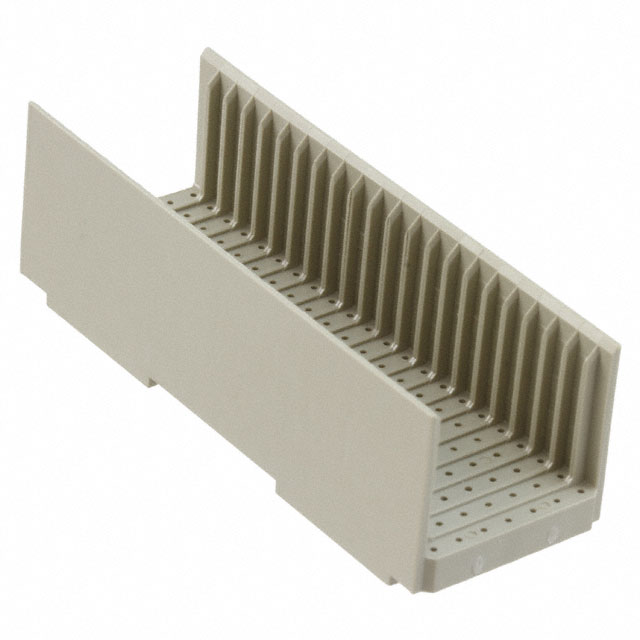

    产品简介


    Z-PACK 2mm HM PCB Mount Shroud(型号:646482-2)是一款专为电路板设计的防护罩,用于确保连接器的正确安装与保护。它采用玻璃填充聚酯材料制成,具有耐高温和高机械强度的特点,非常适合应用于需要高可靠性连接的应用场合,如工业自动化、电信设备、汽车电子等领域。

    技术参数


    - 产品类型:PCB Mount Shroud
    - 主要材料:玻璃填充聚酯
    - 颜色:灰色
    - 位置数:110个
    - 行数:5行
    - 中心线间距:2mm
    - 产品宽度:15.4mm
    - 产品长度:43.85mm
    - 产品高度:14.3mm
    - 行间距:2mm
    - 工作温度范围:-55°C 至 125°C
    - 最高工作温度:125°C
    - UL阻燃等级:UL 94V-0
    - 包装方式:托盘包装
    - 环保标准:符合欧盟RoHS和ELV指令

    产品特点和优势


    1. 高性能材料:采用玻璃填充聚酯材料,不仅提高了耐热性和机械强度,还能有效防止变形和磨损。
    2. 精确安装:通过指导柱对齐,确保连接器安装的精准性,从而提高系统的整体可靠性。
    3. 广泛适用性:适用于多种工业和消费电子设备,特别是那些要求高温环境下的可靠连接。
    4. 环保合规:严格遵守国际环保标准,不含卤素,符合RoHS和REACH法规。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:例如工厂生产线上的控制系统,需要在高温环境下稳定工作。
    - 电信基础设施:数据中心的交换机和路由器,需要在高温和恶劣环境下保持高可靠性。
    使用建议:
    - 在安装前,请确保电路板上的所有引脚都已清洁无污物。
    - 安装过程中,请遵循正确的对齐指南以避免误操作。
    - 定期检查连接器盖的完整性和紧固情况,确保长期可靠的运行。

    兼容性和支持


    - 该产品与其他TE Connectivity的Z-PACK 2mm HM系列连接器完全兼容,可以实现无缝连接。
    - TE Connectivity提供全方位的技术支持,包括安装指导、故障排查等服务,确保用户能够充分利用该产品的全部功能。

    常见问题与解决方案


    1. 问题:连接器盖无法正确安装。
    - 解决方法:检查是否有异物阻碍,并确保指导柱正确对齐。
    2. 问题:在高温环境下,产品发生形变。
    - 解决方法:确保安装环境不超过产品的工作温度范围,并考虑增加散热措施。
    3. 问题:连接器接触不良。
    - 解决方法:检查电路板上的焊接点是否完好,并确保连接器盖安装紧密。

    总结和推荐


    总体而言,Z-PACK 2mm HM PCB Mount Shroud(型号:646482-2)是一款高品质的产品,具备卓越的性能和广泛的应用前景。它的材料选择、工艺设计和环保合规性使其成为市场上一款非常具有竞争力的产品。无论是从耐用性还是可靠性角度来看,这款防护罩都非常适合需要高性能连接器的严苛环境应用。强烈推荐此产品给需要高性能和高可靠性的客户。

646482-2参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

646482-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

646482-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 外壳 TE CONNECTIVITY 646482-2 646482-2数据手册

646482-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
