640007-3

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-16AWG Brass 22.17mm Tin Reel/Strip Automotive
供应商型号: N-640007-3
供应商: 云汉优选
标准整包数: 4000
TE CONNECTIVITY 端子 - 环形端子 640007-3

640007-3概述


    产品简介

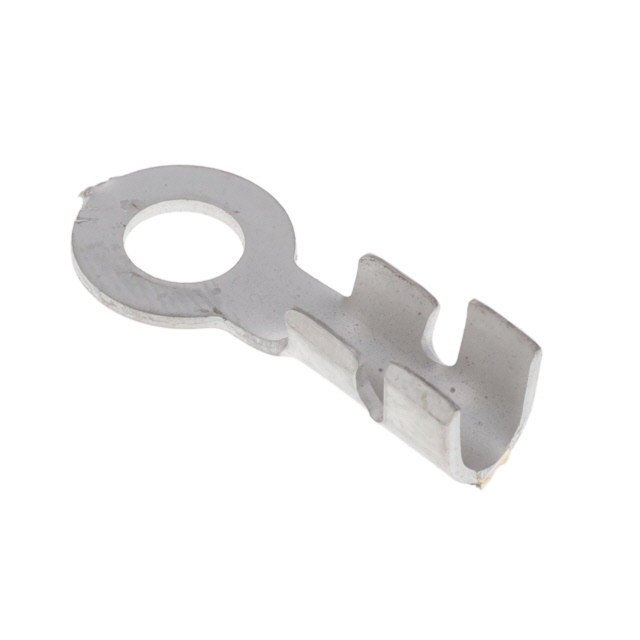

    本款电子元器件为闭口环舌端子(Closed Ring Tongue Terminal),专用于连接16至14 AWG范围内的导线,并兼容直径为5毫米(0.197英寸)的#10安装螺柱。此产品属于非绝缘设计,采用开放式桶形结构,具有直式终端方向,表面镀锡处理,适用于多种工业和商业领域的电气连接需求。
    主要功能包括提供可靠稳定的电连接,适用于需要高机械强度和电气性能的应用场合。典型的应用领域包括汽车、工业自动化、家用电器及电力系统等。

    技术参数


    | 参数名称 | 规格描述 |

    | 产品型号 | 640007-3 |
    | 导线规格 | 16–14 AWG |
    | 安装螺柱尺寸 | #10 |
    | 螺柱直径 | 5 mm (0.197 in) |
    | 终端重量 | 1.051克 |
    | 接触材料基础 | 黄铜 |
    | 终端导向 | 直式 |
    | 镀层材料 | 锡 |
    | 绝缘支持选项 | 不适用 |
    | 使用温度范围 | -40°C 至 110°C (-40°F 至 230°F) |
    | 产品长度 | 22.1 mm (0.87 in) |
    | 导线绝缘直径范围 | 3.05–4.57 mm (0.12–0.18 in) |

    产品特点和优势


    该闭口环舌端子以其高性能和高可靠性著称,具体特点如下:
    1. 密封设计:开放式桶形结构,确保端子与导线之间的良好连接稳定性。
    2. 耐用材料:黄铜材质的接触部分提供了优异的机械强度和耐腐蚀性。
    3. 环境适应性:宽广的工作温度范围(-40°C 至 110°C)确保其能在恶劣环境下正常运行。
    4. 低卤素环保设计:符合欧盟RoHS和REACH标准,无卤素含量,环保且安全。
    这些特点使其成为多种应用场景的理想选择,特别是在需要频繁操作和长期稳定的环境中表现尤为出色。

    应用案例和使用建议


    该端子广泛应用于各种工业和商业场景,例如:
    1. 汽车制造业:作为接线盒或传感器的连接组件。
    2. 家用电器:用于洗衣机、冰箱等大功率设备的内部布线。
    3. 工业自动化设备:如PLC控制器的信号传输接口。
    使用建议:
    - 在安装前检查导线直径是否匹配,并确保端子与安装螺柱的紧密配合。
    - 确保安装环境干燥,避免潮湿导致的氧化现象影响连接效果。

    兼容性和支持


    此闭口环舌端子可以与TE Connectivity公司其他系列的终端和电线套件兼容,支持大规模自动化生产环境下的高效组装。此外,TE提供全面的技术支持和售后服务,客户可通过拨打免费电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保导线插入深度符合要求,并重新压接端子。 |
    | 端子过热 | 检查连接点是否存在松动,必要时更换端子。 |
    | 腐蚀现象 | 使用防护涂层,定期清洁安装区域。 |

    总结和推荐


    总体而言,这款闭口环舌端子凭借其优良的设计、可靠的质量和广泛的兼容性,成为一款值得信赖的产品。对于需要稳定电气连接的应用场景,该端子是一个理想的选择。因此,我们强烈推荐此产品给那些追求高性能和高性价比的用户。通过TE公司的专业支持和完善的供应链体系,客户能够轻松获得所需的技术支持和服务保障。
    如有任何疑问或需要进一步的信息,请随时联系TE Connectivity技术支持团队。

640007-3参数

参数
长*宽*高 22.17mm*9.53mm*760μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

640007-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640007-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 640007-3 640007-3数据手册

640007-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1473 ¥ 1.2524
8000+ $ 0.1411 ¥ 1.1994
12000+ $ 0.1367 ¥ 1.1618
库存: 12000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 5009.6
直接购买
