H4931KBZA

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 931KΩ ±0.1% 500mW ±100ppm/℃ 通孔安装 10mm(长度)
供应商型号: Q-H4931KBZA
供应商: 期货订购
标准整包数: 500

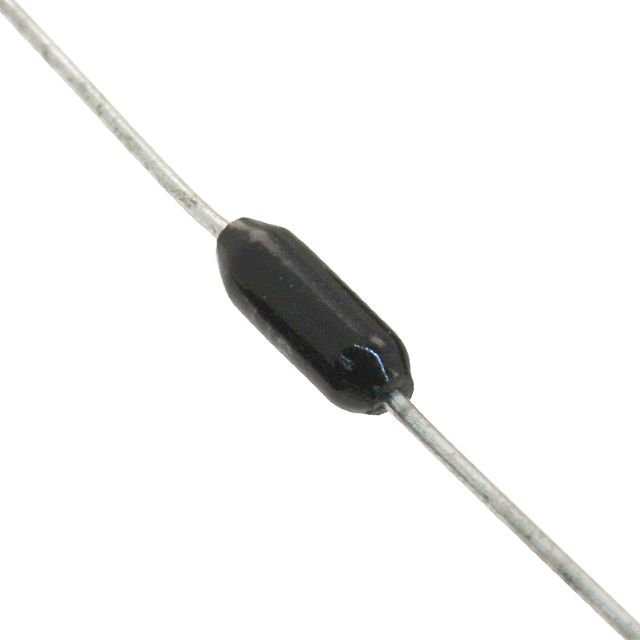

TE CONNECTIVITY 通孔电阻 H4931KBZA

H4931KBZA概述

    Axial Leaded Precision Resistors

    1. 产品简介


    Axial Leaded Precision Resistors 是一款高精度金属膜电阻器,适用于工业和军事应用中的经济型组件。这一系列产品通过精密的制造工艺,包括合金薄膜的溅射涂覆和激光螺旋化处理,以实现高精度和高稳定性的电阻器。它们还具有环氧涂层以提供环境和机械保护。这些电阻器在市场上以两种外壳尺寸的形式销售,涵盖了从1欧姆到4兆欧姆的阻值范围,容忍度为0.05%至1%,温度系数(TCR)为5 ppm/°C至100 ppm/°C。

    2. 技术参数


    - 功率等级(@70°C): 1 W (H4P),0.5 W (H4),0.25 W (H8)
    - 温度上升: 70°C (H4P),55°C (H4),40°C (H8)
    - 极限元件电压: 500 V (H4P),350 V (H4 和 H8)
    - 温度系数(TCR): 可选范围:5 ppm/°C(0.05% 和 0.1%),10 ppm/°C(0.25% 和 0.5%),15 ppm/°C(0.05% 和 0.1%),25 ppm/°C(0.05% 和 0.25%),50 ppm/°C(0.5% 和 1.0%),100 ppm/°C(0.05%)
    - 电阻范围: 从10R到500K Ω(0.05% 和 0.1%),10R到1M Ω(0.25% 和 0.5%),10R到4M Ω(1.0%)
    - 绝缘电阻(@ 500 V): 大于10¹² 欧姆
    - 对焊接热的耐受性: 小于0.05%(@ 260°C,10秒)
    - 短期过载耐受性: 小于0.06%(6.25倍额定瓦数,持续5秒)

    3. 产品特点和优势


    Holco系列电阻器的主要特点是其超高的精度(低至0.05%)和极低的温度系数(低至5 ppm/°C)。此外,这些电阻器还表现出优异的长期稳定性,并能在70°C下承受高达1瓦的功率。其独特的制造工艺和环氧涂层使得这些电阻器不仅耐用,而且在工业和军事应用中表现出色。

    4. 应用案例和使用建议


    这些电阻器广泛应用于工业自动化系统、仪器仪表、通信设备及军事设备中。例如,在需要精确测量和控制的应用中,如航空电子设备和医疗设备。在实际使用时,需要注意保持良好的散热条件,特别是在高负载环境下,确保电阻器工作温度不超过额定值。

    5. 兼容性和支持


    Holco系列电阻器可以与其他标准的轴向引线电阻器配合使用,适用于多种封装和引脚布局。制造商提供了详尽的技术文档和支持服务,包括电子邮件、电话和实时聊天,以帮助用户解决任何技术问题。

    6. 常见问题与解决方案


    - 问题1: 高温环境下电阻值的变化。
    - 解决方案: 选择具有较低温度系数(如5 ppm/°C)的型号。
    - 问题2: 长期使用后的精度降低。
    - 解决方案: 定期进行校准和测试,以确保精度符合要求。
    - 问题3: 在振动环境中使用。
    - 解决方案: 选用更高振动耐受级别的型号,或者在安装过程中增加适当的固定措施。

    7. 总结和推荐


    总的来说,Holco系列的轴向引线精密电阻器以其高精度、低温度系数和长寿命的特点,成为了工业和军事应用中的理想选择。推荐对于需要高可靠性和高性能电阻器的应用场合考虑使用这些产品。如果您有任何技术问题,可以通过制造商提供的各种支持渠道获得帮助。

H4931KBZA参数

参数
电阻值 931KΩ
精度 ±0.1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 10mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

H4931KBZA厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

H4931KBZA数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY H4931KBZA H4931KBZA数据手册

H4931KBZA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.875 ¥ 7.175
5000+ $ 0.8375 ¥ 6.8675
10000+ $ 0.8 ¥ 6.56
25000+ $ 0.725 ¥ 5.945
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 3587.5
直接购买
加入购物车
