6648318-1

产品分类: 背板连接器 - 触头
厂牌: TE CONNECTIVITY

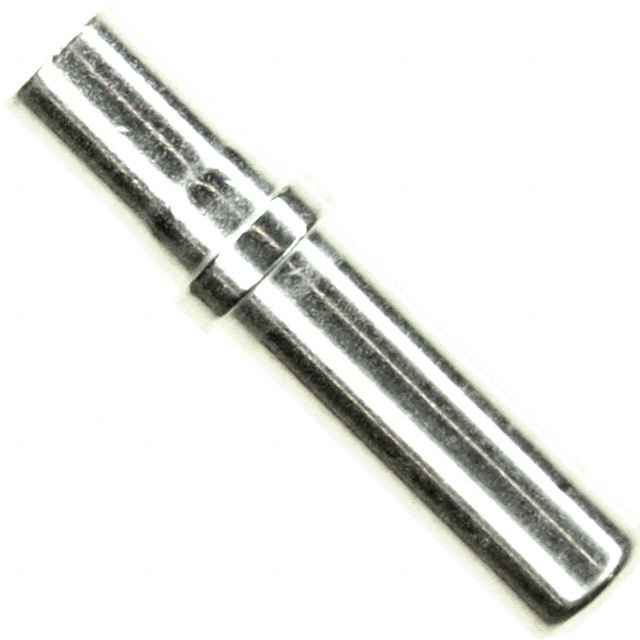

产品描述: TE Connectivity 镀金压接端子 母端子, ELCON Drawer系列, 最大3mm², 最小2mm²
供应商型号: U-6648318-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 触头 6648318-1

6648318-1概述


    产品简介


    TE Connectivity 的 FORGE 抽屉式连接器是一款模块化电源互连解决方案,专为设计电力系统和电气硬件(包括数据通信应用)的工程师而设计。这些连接器旨在解决工程师在寻找适合特定电源连接需求的外壳和接触类型时经常遇到的难题。FORGE 抽屉线的模块化工具平台提供了多种不同的配置可能性,使客户每次都能完美匹配其应用,而不必因为不合适的外壳而妥协,也无需支付新模具和新部件的开发成本及交货时间。
    应用领域
    - 数据中心
    - 工业应用
    - 能源行业
    - 医疗设备

    技术参数


    机械参数
    - 插入力:最大 16.8N
    - 拔出力:最大 10.6N
    - 工作温度范围:-40°C 至 105°C
    - 耐久性:至少 250 次循环
    电气参数
    - 额定电流:参见产品规范图 1
    - 温度上升与电流关系:额定电流下最大温升 30°C 和 50°C
    - 电压等级(信号接触器,大小 #22):50V AC
    - 电压等级(电源接触器):250V AC
    - 绝缘电阻:最小 5000 MΩ

    产品特点和优势


    - 高灵活性:单个外壳可容纳多达 10 个模块,每个模块可以使用五种不同类型的接触器之一。
    - 成本效益:采用新的 #0 和 #4 防触摸针接触设计,无需重新制造模具或等待新零件。
    - 易于集成:可利用已广泛部署的现有应用模具基础设施,兼容现有的和常用的接触器。

    应用案例和使用建议


    应用案例
    - 数据中心中的机架供电系统
    - 工业自动化设备的电源连接
    - 能源行业中的大型电池管理系统
    - 医疗设备的可靠电源供应
    使用建议
    - 在数据中心应用中,考虑使用 2x5 配置以提供更高的电流承载能力。
    - 在工业应用中,选择具有预配对接触器的配置以提高可靠性和安全性。
    - 在医疗设备中,优先使用耐高温的接触器以适应复杂的环境要求。

    兼容性和支持


    FORGE 抽屉式连接器设计兼容现有的应用模具基础设施,使其易于集成到现有系统中。此外,TE Connectivity 提供全面的技术支持服务,包括电话咨询、在线帮助和定制需求处理。具体联系方式如下:
    - USA: 1.800.522.6752
    - Canada: 1.905.475.6222
    - Mexico: 52.0.55.1106.0800
    - Latin/S. America: 54.0.11.4733.2200
    - Germany: 49.0.6251.133.1999
    - UK: 44.0.800.267666
    - France: 33.0.1.3420.8686
    - Netherlands: 31.0.73.6246.999
    - China: 86.0.400.820.6015

    常见问题与解决方案


    1. 问题:如何确保正确的插拔力度?
    - 解决方案:定期检查和清洁接触器,确保插拔过程中不会产生过大的阻力。

    2. 问题:在高温环境下运行时,如何保证连接器的稳定性?
    - 解决方案:选择具有更高温升特性的型号,并确保安装在适当的散热环境中。
    3. 问题:如何确保连接器的安全性?
    - 解决方案:在关键应用中使用带有防触摸保护的设计,例如 #0 型接触器。

    总结和推荐


    总体而言,TE Connectivity 的 FORGE 抽屉式连接器凭借其高度灵活的设计、成本效益和易于集成的特点,在多个应用领域内表现出色。其出色的机械和电气性能使其成为各种电力系统的理想选择。我们强烈推荐这一产品给那些需要高性能、稳定且可靠的电源连接解决方案的工程师和设计师。
    推荐指数:★★★★★

6648318-1参数

参数
长*宽*高 19.05mm(长度)*4.78mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

6648318-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6648318-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 触头 TE CONNECTIVITY 6648318-1 6648318-1数据手册

6648318-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.3426 ¥ 19.9121
150+ $ 2.2351 ¥ 18.9983
250+ $ 2.1726 ¥ 18.4671
500+ $ 2.1318 ¥ 18.1203
库存: 1262
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 995.6
