RN73C1J22K6BTDF

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 22.6KΩ ±0.1% 62.5mW ±10ppm/℃ 0603 贴片安装 1.55mm*800μm*550μm
供应商型号: 279-RN73C1J22K6BTDF
供应商: Mouser
标准整包数: 1

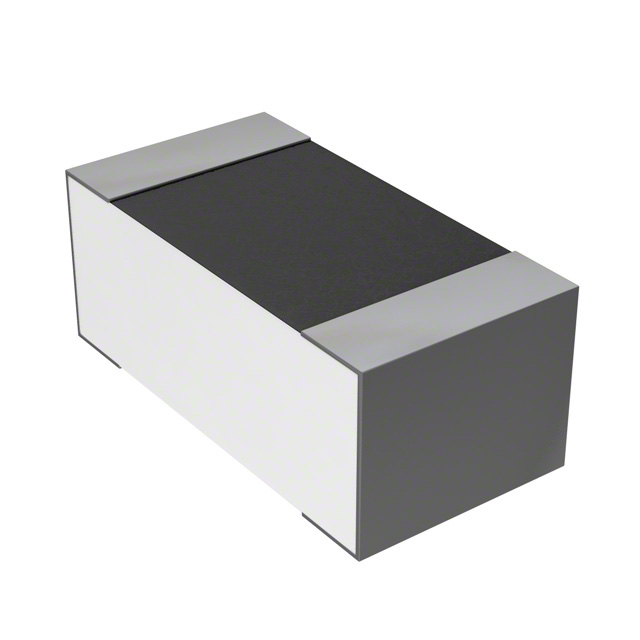

TE CONNECTIVITY 贴片电阻 RN73C1J22K6BTDF

RN73C1J22K6BTDF概述

    高精度薄膜电阻器:TE Connectivity RN73系列

    产品简介


    TE Connectivity(TE)推出的RN73系列高稳定性精密贴片电阻,是一种采用薄膜工艺(镍铬合金)制造的产品。此系列电阻以其出色的精确度和稳定性,广泛应用于通信、工业控制、仪表测量和医疗设备等领域。其独特的特性使其成为高端应用中的理想选择。

    技术参数


    | 规格 | 值 |

    | 产品型号 | RN73 系列 |
    | 工作温度范围 | -55°C 至 +155°C |
    | 最大操作电压 | 25V (0402),100V (0805),150V (1206),150V (1210),150V (2010),150V (2512) |
    | 最大过载电压 | 50V (0402),200V (0805),300V (1206),300V (1210),300V (2010),300V (2512) |
    | 额定功率 | 0.063W (0402/0603),0.1W (0805),0.125W (1206),0.25W (1210),0.5W (2512) |
    | 电阻范围 | 49.9Ω 至 511kΩ |
    | 容差 | ±0.01%,±0.05%,±0.1% |
    | 温度系数(TCR) | 5ppm/°C,10ppm/°C |
    | 表面处理 | 电镀100%哑光锡 |

    产品特点和优势


    1. 高精度:提供±0.01%的容差,保证高精度测量需求。
    2. 稳定的TCR:TCR为5ppm/°C和10ppm/°C,确保在不同温度条件下具有极高的稳定性。
    3. 薄膜技术:采用镍铬合金薄膜技术,提高电阻的耐久性和可靠性。
    4. 广泛的阻值选择:阻值覆盖E24和E96系列,满足各种应用需求。

    应用案例和使用建议


    应用案例:在通信系统中,RN73系列用于信号传输和过滤电路;在医疗设备中,作为精准测量设备的一部分,如心电图仪(ECG)和血压计。
    使用建议:
    1. 在高温环境下工作时,应根据额定功率曲线进行降额使用。
    2. 设计PCB布局时,确保焊盘宽度小于芯片宽度,以控制焊接过程。
    3. 选择适当的包装方式,如2000个装(0402),5000个装(其他尺寸),便于自动化生产和管理。

    兼容性和支持


    RN73系列兼容各种主流电子设计工具和制造流程。TE Connectivity提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 超载电压引起故障 | 检查实际应用电压是否超过最大操作电压,并调整 |
    | 焊接后电阻值漂移 | 确保焊接温度符合要求,避免过热损伤 |
    | 精度偏差超出容差范围 | 检查安装是否正确,确保PCB设计符合要求 |

    总结和推荐


    TE Connectivity RN73系列高稳定性精密薄膜电阻器在工业和医疗领域的应用表现出色。凭借其高精度、稳定性和广泛应用的特性,该系列产品是众多工程设计的理想选择。因此,强烈推荐给对精确度和可靠性有严格要求的工程师和设计师。

RN73C1J22K6BTDF参数

参数
电阻值 22.6KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±10ppm/℃
长*宽*高 1.55mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RN73C1J22K6BTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RN73C1J22K6BTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY RN73C1J22K6BTDF RN73C1J22K6BTDF数据手册

RN73C1J22K6BTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.15 ¥ 9.7175
10+ $ 0.8027 ¥ 6.7828
50+ $ 0.5896 ¥ 4.9821
100+ $ 0.5225 ¥ 4.4151
500+ $ 0.3845 ¥ 3.2489
1000+ $ 0.3456 ¥ 2.9203
库存: 1367
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.71
直接购买
加入购物车
