84533-5

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 1.25mm FPC Connectors
供应商型号: N-84533-5
供应商: 云汉优选
标准整包数: 1

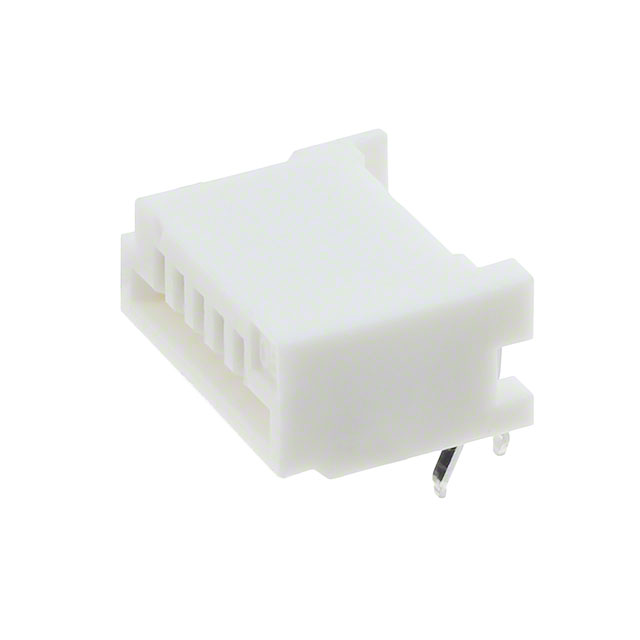

TE CONNECTIVITY FFC/FPC连接器 84533-5

84533-5概述

    # 高质量技术手册文章:FPC连接器产品

    产品简介


    本文介绍的是型号为84533-5的FPC连接器,主要用于柔性印刷电路板(Flexible Printed Circuit, FPC)到印制电路板(Printed Circuit Board, PCB)的连接。这种类型的连接器适用于需要高度可靠且灵活的电气连接的应用场合。它属于FFC/FPC与线束连接器系列,特别适用于通信、计算机、消费电子及医疗设备等领域。

    技术参数


    - 中心间距:1.25 mm [0.049 in]
    - 安装方式:直角焊接插针型
    - 固定方式:非ZIF型
    - 焊接方法:通孔焊接,锡镀层
    - 接触位置:顶部
    - 插座接口:单簧片型
    - 插拔次数:无具体数据
    - 额定电压:50 VAC
    - 最大电流:1 A
    - 工作温度范围:-40°C至85°C [-40°F至185°F]
    - 包装数量:3300个
    - 材料:聚对苯二甲酸丁二醇酯(PBT)加玻纤填充(GF)

    产品特点和优势


    这款FPC连接器的特点在于其非ZIF型设计,能够实现稳固的电气连接而无需额外的锁定机制。它的直角安装方式使得它可以更方便地安装在PCB上,节约空间。此外,这种连接器采用磷青铜作为接触材料,具有良好的导电性和耐磨性。最大电流达到1A,使其适用于多种电子设备中需要高功率传输的应用场景。包装数量为3300个,非常适合批量生产。

    应用案例和使用建议


    应用案例
    - 手机和平板电脑内部连接:由于这些设备内部结构紧凑,非ZIF型连接器的高可靠性非常适用。
    - 医疗设备:要求高稳定性的连接器,以确保持续可靠的信号传输。
    使用建议
    - 确保在焊接前正确对准PCB上的焊盘位置,以避免错位导致的功能失效。
    - 注意连接器的厚度要求,推荐的PCB厚度为1.6 mm [0.063 in],以保证最佳的机械和电气性能。

    兼容性和支持


    该FPC连接器适用于各种FPC和FFC电缆,能够兼容不同的连接需求。厂商提供了技术支持电话(+1 800 522 6752),以帮助解决任何安装或使用过程中可能出现的问题。此外,产品也符合多项环保标准,如欧盟RoHS、ELV指令及REACH法规,确保环保合规性。

    常见问题与解决方案



    常见问题与解决方案


    - 问题:如何正确安装?
    - 解答:首先,检查PCB焊盘位置是否正确,然后将连接器放入焊盘中,用焊枪进行焊接。
    - 问题:为什么插拔时会有松动?
    - 解答:可能是由于焊接不充分或连接器未完全插入造成的。请重新检查焊接质量并确保完全插入。

    总结和推荐


    总的来说,84533-5型FPC连接器是一款性能稳定、适用广泛的连接器产品。它具备非ZIF设计带来的可靠性和耐用性,且在多个行业均有广泛应用。鉴于其在高要求应用中的优异表现,强烈推荐给需要高可靠度连接解决方案的设计工程师。

84533-5参数

参数
连接器/触头类型 底部
额定电流 1A
间距 1.25mm
端接 -
板上高度 4.8mm
扁平柔性类型 FFC
针脚数 5pin
触头镀层
外壳颜色 -
长*宽*高 10mm(长度)*7.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

84533-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

84533-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 TE CONNECTIVITY 84533-5 84533-5数据手册

84533-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2258 ¥ 1.9191
1500+ $ 0.1854 ¥ 1.5759
3200+ $ 0.1724 ¥ 1.4652
6600+ $ 0.1632 ¥ 1.3872
9900+ $ 0.1357 ¥ 1.1531
10000+ $ 0.1285 ¥ 1.0924
25000+ $ 0.1255 ¥ 1.0664
50000+ $ 0.1183 ¥ 1.0057
100000+ $ 0.1142 ¥ 0.971
库存: 2717
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 959.55
