首页  >  产品百科  >  HSA5R051J

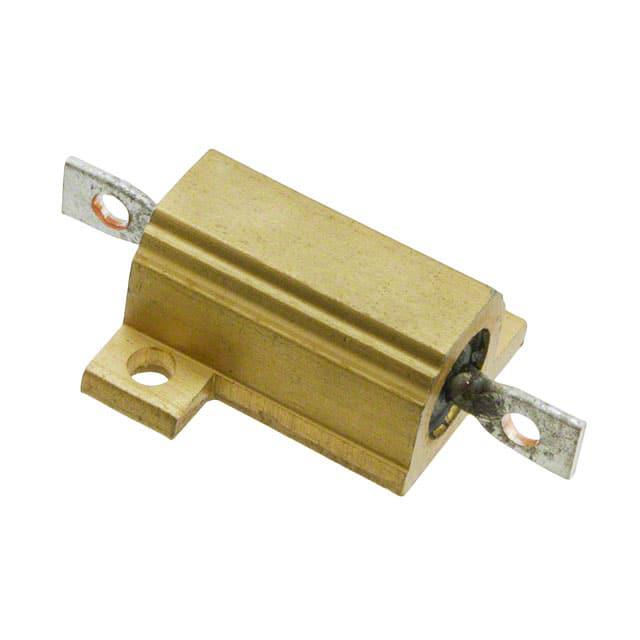

HSA5R051J

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 51mΩ 10W 法兰安装 17mm*17mm*9mm
供应商型号: A137181-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSA5R051J

HSA5R051J概述

    电子元器件产品技术手册:铝制外壳功率电阻

    产品简介


    本手册介绍的是TE Connectivity公司的铝制外壳功率电阻(HS系列),包括HSA和HSC两个子系列。这些电阻是用于一般用途的高稳定性、高品质线绕电阻。它们能够在一个有限的空间内快速散热,并具有较低的表面温度。适用于制动电阻、平衡电阻、电容充电放电等多种应用场合。该系列电阻产品覆盖了从5瓦到300瓦的功率范围,并且还提供500瓦和1000瓦的版本。

    技术参数


    - HSA子系列(5W到75W)
    - 带散热片的功率耗散(25°C时):10W、16W、25W、50W、75W
    - 不带散热片的功率耗散(25°C时):5.5W、8W、12.5W、20W、45W
    - 阻值范围:0.1欧姆到10k欧姆
    - 最大工作电压:直流或交流有效值,160V到1400V
    - 介电强度(峰值交流):1400V到5000V
    - 长期稳定性(1000小时后电阻变化率):1%到12%
    - 标准散热片面积:41500 mm²到99500 mm²
    - 厚度:1mm到3mm
    - 安装孔数量:2个或4个
    - HSC子系列(100W到300W)
    - 带散热片的功率耗散(25°C时):100W、150W、200W、250W、300W
    - 不带散热片的功率耗散(25°C时):50W、55W、50W、60W、75W
    - 阻值范围:0.5欧姆到100k欧姆
    - 最大工作电压:直流或交流有效值,1900V到2500V
    - 介电强度(峰值交流):5000V到5600V
    - 长期稳定性(1000小时后电阻变化率):2%到3%
    - 标准散热片面积:99500 mm²到578000 mm²
    - 厚度:3mm到3mm
    - 安装孔数量:4个或6个

    产品特点和优势


    - 高可靠性:产品已有超过50年的设计和制造经验,确保了卓越的可靠性。
    - 广泛应用:适用于多种行业,如电力供应、发电、牵引等。
    - 定制化解决方案:可以根据客户的具体需求进行定制,如线圈、终端和安装方式。
    - 不同版本可选:提供低阻抗、低电感和高电压版本。

    应用案例和使用建议


    - 制动电阻:常用于电机或机械制动系统中。
    - 平衡电阻:在电源电路中用于均流。
    - 电容充电放电:用于储能系统中的能量释放控制。
    使用建议:
    - 使用时需要考虑散热片的选择和安装位置,以确保良好的散热效果。
    - 确保电阻的工作电压不超过额定值,避免过载。
    - 在高湿度环境中使用时,需注意绝缘电阻的要求。

    兼容性和支持


    - 兼容性:该系列产品可以与各种通用的电子元器件和设备配合使用。
    - 技术支持:TE Connectivity提供专业的技术支持和售后服务,可解答关于脉冲应用、高压使用等问题。

    常见问题与解决方案


    1. 如何提高电阻的稳定性?
    - 解决方案:降低工作功率,使实际工作功率不超过额定值的70%,并注意散热。

    2. 电阻如何处理过载情况?
    - 解决方案:当电阻超过其额定功率时,可以通过调整散热片面积或使用更高的散热片来改善散热条件。

    3. 安装过程中需要注意什么?
    - 解决方案:确保安装孔正确无误,使用适当的螺栓固定,并保证散热片与电阻的良好接触。

    总结和推荐


    TE Connectivity的铝制外壳功率电阻系列HS具备高可靠性、广泛的应用范围和高度的定制化能力,是一个非常值得信赖的产品选择。无论是对于工业自动化还是其他高科技领域,这款产品都是一个理想的选择。推荐购买该系列产品以满足特定应用的需求。

HSA5R051J参数

参数
电阻个数 -
引脚数量 -
电阻值 51mΩ
温度系数 ±50ppm/℃
精度 ±5%
额定功率 10W
长*宽*高 17mm*17mm*9mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HSA5R051J厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA5R051J数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSA5R051J HSA5R051J数据手册

HSA5R051J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7628 ¥ 40.2457
10+ $ 3.2152 ¥ 27.1681
25+ $ 2.6936 ¥ 22.5421
50+ $ 2.4415 ¥ 20.4323
100+ $ 2.2271 ¥ 18.6377
300+ $ 1.9514 ¥ 16.3306
500+ $ 1.8455 ¥ 15.4447
1000+ $ 1.7208 ¥ 14.401
2500+ $ 1.5843 ¥ 13.2587
库存: 128
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.24
