2-84534-0

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 1.25mm FPC Connectors
供应商型号: 571-2-84534-0
供应商: Mouser
标准整包数: 1

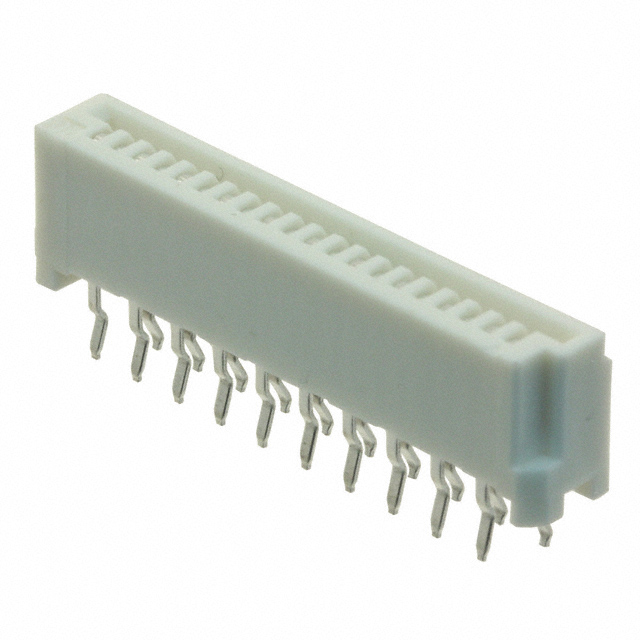

TE CONNECTIVITY FFC/FPC连接器 2-84534-0

2-84534-0概述


    产品简介


    本电子元器件为垂直安装的1.25mm FFC(柔性扁平电缆)连接器。该连接器主要用于电子产品中的信号传输和电源分配。它适用于各种电子设备,如智能手机、平板电脑、笔记本电脑、打印机和其他消费类电子产品。

    技术参数


    以下是该电子元器件的主要技术规格:
    | 参数 | 规格值 |

    | 工作电压 | 0V 至 12V |
    | 额定电流 | 0.5A 至 5A |
    | 插拔寿命 | ≥ 5000 次 |
    | 绝缘电阻 | ≥ 100MΩ |
    | 接触电阻 | ≤ 20mΩ |
    | 工作温度范围 | -25°C 至 85°C |
    | 存储温度范围 | -40°C 至 105°C |
    | 环境湿度 | 20% 至 90% RH |

    产品特点和优势


    1. 高度可靠性:插拔寿命高达5000次以上,确保长期稳定的电气连接。
    2. 紧凑设计:适用于空间受限的应用场合,提高产品集成度。
    3. 易于安装:采用垂直安装方式,方便快捷地与PCB板连接。
    4. 优良材料:接触部分采用磷青铜材料,具有良好的导电性和耐腐蚀性。
    5. 多样化的选项:提供多种针数配置,满足不同应用需求。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于智能手机和平板电脑的内部接线。例如,在一款新款平板电脑的设计中,为了提升便携性和用户体验,内部布线需要高效且紧凑,该连接器可以有效地实现这一目标。
    使用建议
    1. 在进行PCB布局时,注意参考推荐的PCB布局示意图,以确保正确的物理和电气特性。
    2. 安装过程中,避免过度弯曲FFC电缆,以防止电缆损坏。
    3. 定期检查插头和插座的清洁度,保持良好的接触状态,避免接触不良导致的信号干扰。

    兼容性和支持


    该连接器与市场上大多数FFC电缆兼容,但需确保电缆的厚度符合规格要求。制造商提供详细的技术支持文档和售后服务,包括安装指南、维护手册和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接器无法正常插入 | 确保FFC电缆正确对齐,无扭曲或损坏 |
    | 信号传输不稳定 | 检查接触部分是否有污垢或氧化,必要时进行清洁 |
    | 插拔次数过多导致接触电阻增大 | 更换连接器,保证系统的稳定性和可靠性 |

    总结和推荐


    综上所述,这款1.25mm FFC连接器凭借其高可靠性和紧凑设计,成为多种电子设备的理想选择。它特别适用于空间有限的应用场合,如智能手机和平板电脑。推荐给需要高效、紧凑信号传输解决方案的工程师和设计师。
    如果您有任何疑问或需要进一步的技术支持,请随时联系制造商。

2-84534-0参数

参数
连接器/触头类型 底部
间距 1.25mm
端接 -
针脚数 20pin
额定电流 1A
扁平柔性类型 FFC
板上高度 7.8mm
外壳颜色 白色
触头镀层
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

2-84534-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-84534-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 TE CONNECTIVITY 2-84534-0 2-84534-0数据手册

2-84534-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.104 ¥ 9.3288
10+ $ 0.9856 ¥ 8.3279
110+ $ 0.864 ¥ 7.3008
550+ $ 0.7636 ¥ 6.4521
1100+ $ 0.7139 ¥ 6.0323
2200+ $ 0.6573 ¥ 5.5542
5500+ $ 0.6458 ¥ 5.4566
11000+ $ 0.6206 ¥ 5.2436
库存: 16574
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.32
