首页  >  产品百科  >  HDP26-24-9SN

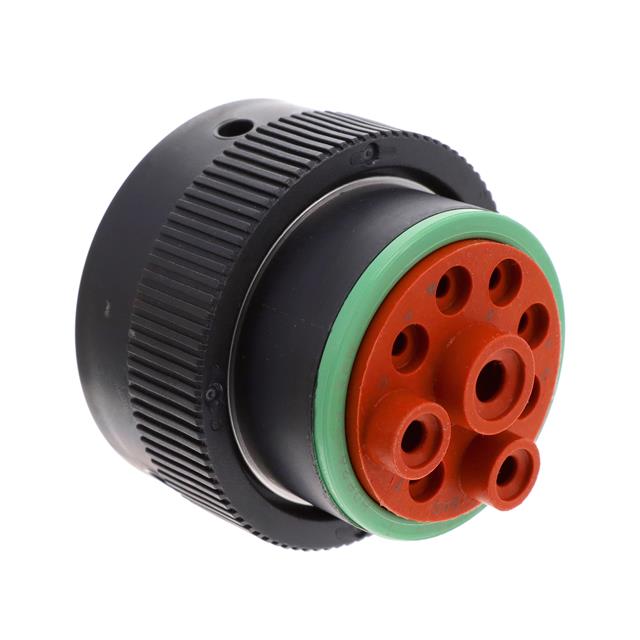

HDP26-24-9SN

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: JY-HDP26-24-9SN
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HDP26-24-9SN

HDP26-24-9SN概述

    TE Connectivity HDP20 系列连接器技术手册

    1. 产品简介


    TE Connectivity 的 HDP20 系列连接器是一款耐用等级的环境密封复合壳多针连接器,适用于多种严苛环境下的应用。该连接器具有快速插拔式卡口耦合、单孔面板安装、硅胶密封和后插入/后移除接触系统的特点。HDP20 系列连接器提供两种尺寸(18 和 24),可用于不同应用场景。

    2. 技术参数


    以下是 HDP20 系列连接器的技术规格和性能参数:
    | 规格 | 尺寸18 | 尺寸24 |
    |
    | 外壳长度 | 1.521mm[38.63mil] | 1.521mm[38.63mil] |
    | 外壳直径 | 1.700mm[43.17mil] | 1.950mm[49.53mil] |
    | 插针长度 | 1.648mm[41.86mil] | 1.648mm[41.86mil] |
    | 插针直径 | 1.750mm[44.45mil] | 2.000mm[50.80mil] |
    | 接触范围 | 14-22AWG[2.5-0.35mm²] | 14-20AWG[2.0-0.5mm²] |
    | 材料 | PA66 10GF (绿、灰、蓝) | PA66 10GF (黑) |

    3. 产品特点和优势


    - 快速插拔式卡口耦合:快速连接和断开,提高操作效率。
    - 环境密封:适合在恶劣环境中使用,如化学品暴露或极端温度条件。
    - 后插入/后移除接触系统:便于维修和替换,减少停机时间。
    - 单孔面板安装:简化安装过程,提高可靠性。
    - 兼容多种规格线缆:适用于不同规格的线缆,灵活性高。

    4. 应用案例和使用建议


    - 重型机械:适用于工程机械和农业设备中,提供可靠的电气连接。
    - 交通运输:用于铁路、航空和船舶领域,确保电气系统的稳定运行。
    - 工业自动化:在工厂自动化和机器人应用中,HDP20 连接器能够保证设备的正常工作。
    使用建议:
    - 确保连接器周围没有有害化学物质,以防止应力腐蚀。
    - 定期检查并清洁连接器,确保其性能稳定。
    - 在安装时使用正确的安装工具,避免损坏连接器结构。

    5. 兼容性和支持


    - 兼容其他元器件:HDP20 系列连接器可以与其他标准连接器配合使用,提供灵活的连接方案。
    - 制造商支持:TE Connectivity 提供全面的产品支持和技术咨询服务,包括在线资源和电话支持。

    6. 常见问题与解决方案


    - 问题一:连接器无法插入到位
    - 解决方案:检查插针和插孔是否有损坏或异物阻碍,重新清洁并插入。

    - 问题二:连接器松动
    - 解决方案:检查锁定装置是否完好,调整至正确位置并重新紧固。

    7. 总结和推荐


    优点总结:
    - 高耐用性,适用于严苛环境
    - 快速插拔,提高操作效率
    - 环境密封,可靠性强
    - 易于维护,方便更换
    推荐结论:
    TE Connectivity HDP20 系列连接器因其优异的性能和广泛的适用性,在各种严苛环境中表现卓越。强烈推荐在重型机械、交通运输和工业自动化领域使用此系列连接器。

HDP26-24-9SN参数

参数
排数 -
针脚数 9
间距 -
长*宽*高 38.63mm(长度)*49.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HDP26-24-9SN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP26-24-9SN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP26-24-9SN HDP26-24-9SN数据手册

HDP26-24-9SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
