40660

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-18AWG Brass 19.91mm Reel/Strip
供应商型号: 40660
供应商: 云汉优选
标准整包数: 11000
TE CONNECTIVITY 端子 - 环形端子 40660

40660概述

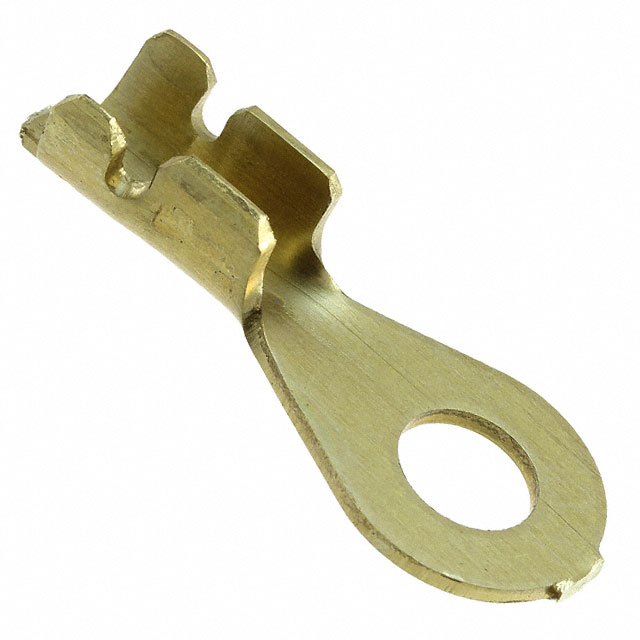

    电子元器件产品技术手册:闭合环舌形端子

    产品简介


    闭合环舌形端子是一种广泛应用于电气连接系统的电子元器件。它主要用于固定电线与金属部件之间的连接。其主要类型为闭合环舌形端子,通常适用于18至14 AWG(American Wire Gauge)规格的导线。该产品的设计目的是为了确保安全可靠的连接,减少接触电阻,提高电气设备的稳定性和寿命。闭合环舌形端子广泛应用于汽车、工业自动化、家电及通信系统等领域。

    技术参数


    - 适用导线规格:18至14 AWG
    - 螺丝尺寸:#8 / M4
    - 螺丝直径:4.34 mm [0.171 in]
    - 适用导线面积范围:1624 - 4106 CMA
    - 产品重量:0.864 g
    - 接触基材:黄铜
    - 终端类型:直型
    - 接触电镀材料:无电镀
    - 密封性:不密封
    - 绝缘支撑:支持
    - 环舌厚度:0.76 mm [0.03 in]
    - 产品长度:19.81 mm [0.78 in]
    - 终端内径:1.52 mm 和 2.92 mm [0.06 in 和 0.115 in]
    - 兼容绝缘直径(最大):3.56 mm [0.14 in]
    - 兼容绝缘直径范围:2.54 - 3.56 mm [0.1 - 0.14 in]
    - 操作温度范围:-40°C 至 110°C [-40°F 至 230°F]

    产品特点和优势


    - 可靠性高:闭合环舌形端子采用优质黄铜作为接触基材,能够提供稳定的电连接性能。
    - 安装便捷:直型终端设计便于安装,且无需额外工具即可快速完成装配。
    - 环保材料:符合欧盟RoHS、ELV和REACH标准,不含高风险物质,适用于各种环保要求高的场合。
    - 广泛兼容:兼容多种类型的导线,特别适合处理较粗的导线。

    应用案例和使用建议


    - 应用案例:闭合环舌形端子广泛应用于汽车点火系统、工业自动化设备以及家用电器的内部接线。例如,在汽车行业中,它常用于点火系统和传感器的连接。
    - 使用建议:在使用过程中,建议定期检查端子连接处是否有松动或腐蚀现象,并根据需要进行紧固或更换。特别是在高温环境下,需加强监控以防止过热引发的安全隐患。

    兼容性和支持


    - 兼容性:该产品可与各种类型的导线、绝缘套管和其他端子相兼容。
    - 支持和服务:客户可以通过拨打+1 800 522 6752联系技术支持部门,获取更多关于产品的信息和帮助。

    常见问题与解决方案


    - Q: 端子安装后出现松动怎么办?
    - A: 检查螺丝是否已拧紧到规定的扭矩值。如果仍然松动,请考虑重新安装或更换新的端子。

    - Q: 导线插入时难以插入怎么办?
    - A: 检查导线是否符合规格要求,且确认插入前已正确剥去绝缘层。若问题依旧,请咨询技术支持团队。

    - Q: 使用过程中出现发热现象怎么解决?
    - A: 首先检查连接处是否有松动,确保导线完全插入并紧固。如果问题持续存在,可能需要更换端子或检查整体电路负载情况。

    总结和推荐


    闭合环舌形端子凭借其卓越的可靠性、安装便捷性和广泛的兼容性,成为众多应用领域的首选。产品在设计上充分考虑了环保因素,并通过了多项国际认证。总体而言,我们强烈推荐此产品,特别是对于那些对电气连接质量和稳定性要求较高的应用场合。如果您有任何疑问或需要进一步的技术支持,请随时联系我们。

40660参数

参数
长*宽*高 19.91mm*8.69mm*740μm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

40660厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

40660数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 40660 40660数据手册

40660封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11000+ ¥ 0.5981
22000+ ¥ 0.5855
44000+ ¥ 0.5678
库存: 55000
起订量: 11000 增量: 22000
交货地:
最小起订量为:11000
合计: ¥ 6579.1
