23ESB473MMF50AF

厂牌: TE CONNECTIVITY
产品描述: 47KΩ ±20% 200mW 5% 对数 500V 面板安装 25.2mm*18.2mm*25.2mm
供应商型号: U-23ESB473MMF50AF
供应商: 云汉优选
标准整包数: 1

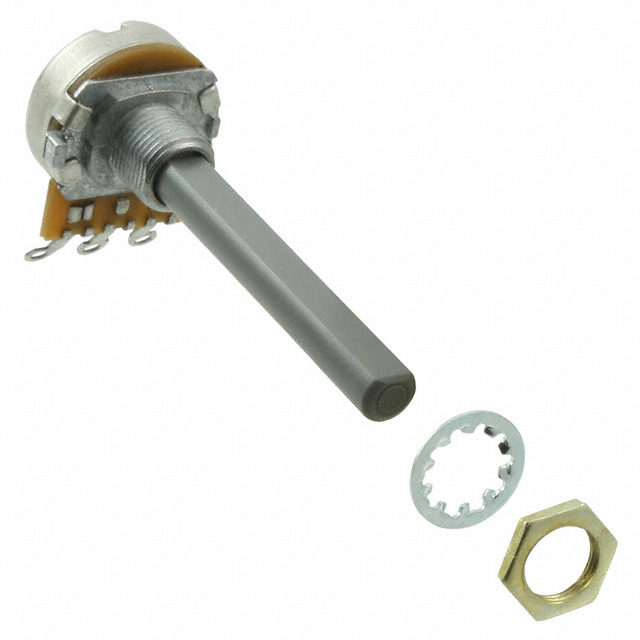

TE CONNECTIVITY 电位器及其他可变电阻器 23ESB473MMF50AF

23ESB473MMF50AF概述


    产品简介


    Spindle Operated Potentiometers Type 23 系列
    Spindle Operated Potentiometers(简称SPOT)Type 23 系列是一类控制电位计,以其高度定制化设计和广泛应用著称。这种电位计主要用于需要精密调节电阻值的应用场景,如音频设备、工业控制系统和仪器仪表等。通过提供不同类型的安装支架、开关选项以及多种电气特性和机械特性,Type 23 系列能够满足各种特定需求。

    技术参数


    | 参数类型 | 描述 |

    | 电阻范围(阻值) | 线性:1K 到 1M
    非线性:4.7K 到 470K |
    | 电阻精度 | ±20%(通过选择可实现 ±10%) |
    | 额定耗散功率 | 40°C时为 0.4W(线性),0.2W(非线性) |
    | 极限元件电压 | 500V DC 或者 AC RMS |
    | 电气旋转角度 | 无开关情况下为 267°
    带开关情况下为 232° |
    | 终端电阻 | 最大为 5 欧姆 |
    | 噪声等级(ENR) | 线性最大为 2%,非线性最大为 3% |
    | 绝缘电阻 | 最小为 4G 欧姆 |
    | 电压耐受强度 | 峰值为 1000 V AC |
    | 工作温度范围 | -25°C 至 +70°C |
    | 温度特性电阻 | 在 -55°C 至 125°C 范围内变化最大为 5% |

    产品特点和优势


    Spindle Operated Potentiometers Type 23 系列的主要特点如下:
    - 高度定制化设计:可根据具体要求进行定制,如扭力调整、中心抽头等。
    - 高耐用性:机械寿命超过 15,000 次操作,能够在广泛的振动环境中保持稳定性能。
    - 多重安装选项:提供标准安装支架、绝缘轴和不同长度的轴等多种选择。
    - 多种切换模式:有标准单向、双通道并联和同心双通道等切换模式可供选择。
    - 广泛的温度适用性:能够在宽广的温度范围内保持良好的电气性能。
    这些特点使得 Type 23 系列在诸多工业控制和消费电子产品中表现出卓越的应用价值和市场竞争力。

    应用案例和使用建议


    Type 23 系列广泛应用于需要高精度控制的应用场景中,例如工业自动化系统、医疗设备、汽车电子以及消费电子中的音视频设备等。根据技术手册,这些电位计适用于需要精确调节电阻值的设备。例如,在一个典型的应用场景中,它们可以用于音频设备中的音量调节,确保用户可以获得一致且高质量的声音体验。
    为了获得最佳性能和延长使用寿命,建议在安装和使用过程中遵循以下几点建议:
    - 环境温度控制:由于该系列电位计具有一定的温度敏感性,确保其工作环境的温度在规定的范围内。
    - 定期检查:定期对安装环境和电位计本身进行检查,以保证其始终处于良好状态。
    - 正确接线:确保电位计的所有终端都按照正确的顺序连接,避免因错误接线导致损坏。

    兼容性和支持


    Type 23 系列电位计设计时考虑到了与多种电子元器件和系统的兼容性。通过提供多样化的安装方式、端子样式以及各种电气特性和机械特性,Type 23 系列能够与大多数常见的电子设备和系统无缝集成。
    制造商 TE Connectivity 提供了一系列的支持服务,包括在线帮助资源(电子邮件、电话和实时聊天支持)、详尽的技术文档以及专业的客户服务团队。用户可以通过访问官方技术支持页面来获取最新的产品信息和技术指导。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题:电阻值不稳定。

    解决方案:检查安装环境的温度是否超出允许范围,并重新校准电位计。

    - 问题:终端电阻过高。

    解决方案:更换新的电位计,并确保按照规范正确安装。

    - 问题:噪声水平过高。

    解决方案:确认电气连线的屏蔽措施是否到位,必要时采取更有效的屏蔽手段。

    总结和推荐


    综上所述,Type 23 系列 Spindle Operated Potentiometers因其高度定制化的设计、优秀的耐用性和广泛的适用范围而成为了一种极具吸引力的产品。其广泛的应用场景、可靠的工作性能和强大的技术支持体系使其成为众多工程项目的理想选择。如果您的项目需要一个能够适应不同环境条件且具有优良电气特性的电位计,那么 Type 23 系列无疑是一个值得考虑的选项。

23ESB473MMF50AF参数

参数
电阻值 47KΩ
精度 ±20%
额定功率 200mW
温度系数 5%
额定电压 500V
锥度 对数
长*宽*高 25.2mm*18.2mm*25.2mm
安装方式 面板安装
零件状态 在售
包装方式 散装
