2332793-1

产品分类: 刀片式电源连接器
厂牌: TE CONNECTIVITY
产品描述: Connector Power Header 9Power/12Signal Right Angle Press-Fit
供应商型号: N-2332793-1
供应商: 云汉优选
标准整包数: 33

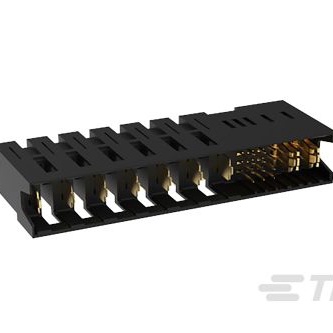

TE CONNECTIVITY 刀片式电源连接器 2332793-1

2332793-1概述


    产品简介


    TE Connectivity MULTIBEAM 270V, RA Ass'y VITA 62.1 3U P0, Press Fit
    TE Connectivity 的 MULTIBEAM 系列电子元器件提供了一种高效可靠的连接解决方案。该产品主要应用于高电压系统,例如航空航天、军事、工业自动化等领域。MULTIBEAM 系列设计紧凑,能够在有限的空间内实现高效的信号和电源传输。它提供了多种引脚配置,可以满足不同应用的需求。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 270V |
    | 接触材料 | 高导电铜合金 |
    | 接触镀层 | 信号接触:最小镍镀层0.00127mm,最小金镀层0.00127mm(接触区域),最小金镀层0.00013mm(PCB界面)
    电源接触:最小镍镀层0.00127mm,最小金镀层0.00127mm(接触区域),最小金镀层0.00013mm(PCB界面) |
    | 尺寸(英寸) | 尾部长度:0.122 (3.1 mm),标准:0.135 (3.43 mm) |
    | 接触间距 | 信号接触间距:0.100 (2.54 mm) |
    | 连接器类型 | 3U P0,Press Fit |

    产品特点和优势


    1. 高电压兼容性:MULTIBEAM 270V 系列能够在高达270V的工作环境中稳定运行,适合高压应用场景。
    2. 高可靠性:采用高导电铜合金材料和精密镀层工艺,确保长时间稳定工作。
    3. 易于安装和维护:采用Press Fit 插针设计,简化安装过程,减少维护成本。
    4. 紧凑设计:体积小巧,适合在有限空间内进行复杂布线。

    应用案例和使用建议


    应用场景:该系列多用于高电压传输系统,如航天飞行器、军事设备和大型工业自动化系统中。例如,在飞机上使用该系列连接器可确保电力系统的安全和稳定。
    使用建议:
    - 在高压环境下使用时,建议安装专用的高电压组件以确保安全性。
    - 安装时要确保每个接触点的精确对接,避免虚接导致的电气故障。
    - 建议定期检查接触镀层是否有磨损或腐蚀现象,及时更换损坏部件。

    兼容性和支持


    该系列产品适用于 TE Connectivity 的其他相关电子元器件和设备,提供全面的技术支持和售后服务。客户可以通过官方渠道获得详尽的安装指南和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查接触镀层是否完好,如有损坏需要及时更换。 |
    | 高压环境下的绝缘性能不足 | 安装高电压组件以提高绝缘性能。 |
    | 连接器过热 | 检查是否存在短路或过载情况,必要时调整电路设计或增加散热装置。 |

    总结和推荐


    TE Connectivity 的 MULTIBEAM 270V 系列连接器凭借其高电压兼容性、可靠性及易于安装的特点,成为了高电压系统应用的理想选择。尽管价格略高于普通连接器,但其长期稳定的性能表现使其具备较高的性价比。因此,对于需要在高电压环境下工作的系统,强烈推荐使用此系列产品。

2332793-1参数

参数
包装方式 散装,托盘

2332793-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2332793-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 刀片式电源连接器 TE CONNECTIVITY 2332793-1 2332793-1数据手册

2332793-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
