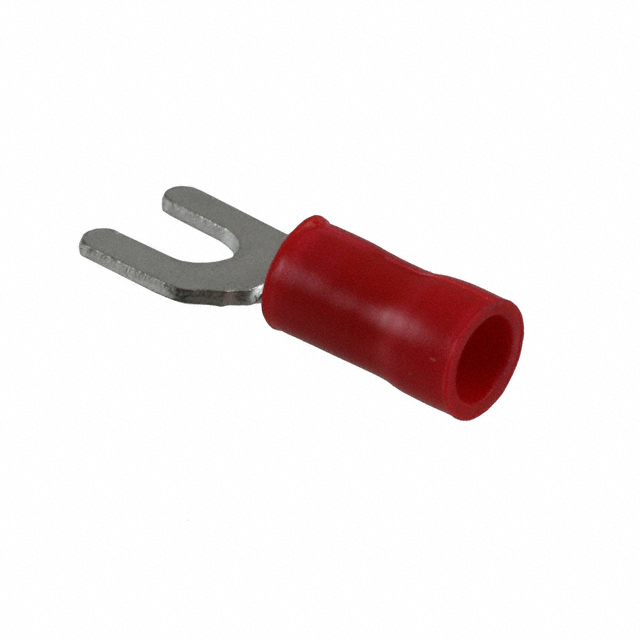

2-320665-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spade Tongue Terminal 16-22AWG Copper Red 19.43mm Tin T/R
供应商型号: 2-320665-1
供应商: 国内现货
标准整包数: 15000
TE CONNECTIVITY 端子 - 铲形端子 2-320665-1

2-320665-1概述

    电子元器件产品技术手册:Spade Tongue Terminal

    产品简介


    Spade Tongue Terminal(叉舌端子)是一种广泛应用于工业和汽车领域的电子元器件。它主要用于连接电线与电气设备上的螺钉固定端子,适用于电线直径为22至16 AWG的情况。这款端子采用封闭式设计,直形结构,具有镀锡表面处理,并配有PLASTI-GRIP材料,增强了其稳定性和耐用性。该产品主要用于工业自动化、汽车电子、家电及照明系统等领域。

    技术参数


    - 适用电线尺寸:22至16 AWG
    - 固定端子尺寸:#6,M3.5
    - 电线绝缘支持范围:509至3260 CMA
    - 绝缘直径:最大3.56毫米(0.14英寸),范围2.67至3.56毫米(0.105至0.14英寸)
    - 舌厚:0.79毫米(0.031英寸)
    - 总长度:19.43毫米(0.765英寸)
    - 固定端子直径:3.68毫米(0.145英寸)
    - 电压等级:600伏特
    - 操作温度范围:105°C(221°F)

    产品特点和优势


    - 高可靠性:封闭式设计和镀锡表面处理,提供良好的导电性和抗腐蚀性。
    - 易安装:适用于多种直径的绝缘线材,便于快速安装。
    - 兼容性广:可适配不同标准的电线和电气设备,具备广泛的兼容性。
    - 耐用性强:PLASTI-GRIP材料增强了其稳定性和耐用性,适合恶劣环境下的应用。

    应用案例和使用建议


    该Spade Tongue Terminal广泛应用于工业自动化控制系统、汽车电子系统以及家用电器等领域。例如,在汽车电子系统中,它可以用于电池连接和传感器信号传输。在工业自动化中,它可以用于连接电机和控制电路。
    使用建议:
    - 确保安装时电线绝缘层完全覆盖于端子内部,以保证最佳的电气性能。
    - 在高温环境下使用时,建议进行额外的绝缘保护措施,以防止因温度过高导致的损坏。
    - 定期检查端子与电气设备之间的连接,确保连接稳固可靠。

    兼容性和支持


    - 兼容其他电子元器件:该产品与多种标准电线和设备兼容,包括TE Connectivity的其他系列产品。
    - 厂商支持:TE Connectivity提供了丰富的技术支持和客户服务,如有疑问可通过电话+1 800 522 6752获得帮助。
    - 包装和数量:每个包装包含5000个端子,采用带装方式,便于批量使用和存储。

    常见问题与解决方案


    - 问题1:端子松动怎么办?
    - 解决方案:确保电线完全插入并牢固固定在端子内。如需更牢固的连接,可以考虑添加额外的绝缘胶带。
    - 问题2:端子氧化怎么办?
    - 解决方案:清洁端子表面并重新镀锡,或者更换新的端子以保持良好的电气接触。
    - 问题3:电线无法正确固定怎么办?
    - 解决方案:确保电线绝缘层适配端子的绝缘支持范围,并按正确的步骤进行安装。

    总结和推荐


    Spade Tongue Terminal是一款性能卓越、适应性强的电子元器件,适用于各种复杂的应用环境。其封闭式设计、镀锡表面处理以及PLASTI-GRIP材料赋予其高可靠性、易安装和耐用性的特点。无论是工业自动化还是汽车电子领域,该产品都是理想的连接解决方案。因此,我们强烈推荐此款产品用于各类电气连接场合。如需进一步了解或购买,可通过提供的联系方式联系TE Connectivity的客服团队。

2-320665-1参数

参数
长*宽*高 19.43mm*7.54mm*7.54mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2-320665-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-320665-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 2-320665-1 2-320665-1数据手册

2-320665-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.3133 ¥ 2.6313
25000+ $ 0.2655 ¥ 2.2304
50000+ $ 0.253 ¥ 2.1253
100000+ $ 0.2197 ¥ 1.8452
库存: 50000
起订量: 15000 增量: 1
交货地:
最小起订量为:15000
合计: ¥ 39469.5
