6-1622796-0

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 14KΩ ±0.1% 250mW ±15ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 6-1622796-0
供应商: Master
标准整包数: 1000

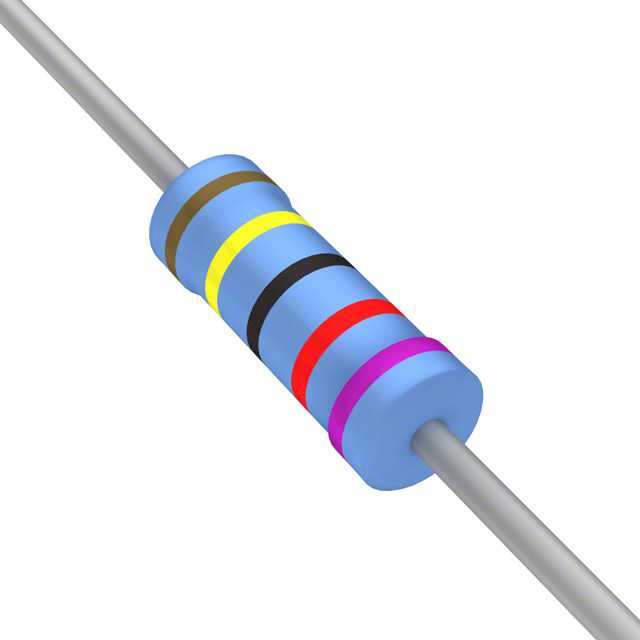

TE CONNECTIVITY 通孔电阻 6-1622796-0

6-1622796-0概述

    精密金属膜固定电阻器——R系列

    产品简介


    精密金属膜固定电阻器(Type R系列)是一种高精度的电子元器件,适用于需要长期稳定性的应用场合。它通过镍铬合金薄膜技术,结合高导热陶瓷基底,在高温和恶劣环境下依然保持稳定的电阻值,是现代电子工程中的关键元件之一。本系列电阻器具有0.1%的高精度耐受度和低至15ppm的温度系数,特别适合于电信、医疗设备、测量仪器等领域。

    技术参数


    | 参数 | 值 |

    | 额定功率@70°C (W) | 0.125 / 0.25 / 0.5 |
    | 电阻范围(Ω) | 最小值: 51R1 / 10R / 10R |
    最大值: 511K / 1M0 / 1M0 |
    | 容差(%) | 0.1 / 0.25 / 0.5 |
    | 温度系数(ppm/°C) | ±15 / ±25 / ±50 |
    | 极限元件电压-标称(V) | 200 / 250 / 350 |
    | 最大过载电压(V) | 400 / 500 / 700 |
    | 工作温度范围(°C) | -65 至 +155 |
    | 绝缘强度(V) | 500 |
    | 干燥时绝缘电阻最小值(Mohms)| 10,000 |
    | 电压系数最大值(ppm/V) | 5 |

    产品特点和优势


    1. 高精度与稳定性:电阻器具备0.1%的高精度和极低的温度系数(±15ppm),确保其在各种环境条件下都能保持出色的稳定性。
    2. 优良的电气特性:具有很低的噪声电流和电压系数,非常适合在对噪声敏感的应用中使用。
    3. 广泛的应用范围:适用于通信设备、医疗器械、测量仪器等领域,尤其在需要长期稳定性的应用中表现出色。

    应用案例和使用建议


    - 应用案例:在通信基站中作为负载电阻器,确保信号传输的稳定;在医疗成像设备中作为测量电路中的精密电阻器,确保高精度的测量结果。
    - 使用建议:在使用过程中应注意避免超过最大额定电压和过载电压,以延长使用寿命。在安装时,建议使用自动插入设备以确保精度。

    兼容性和支持


    这些电阻器通常装在“弹药箱”中,每盒1000件,符合IEC 286-1标准。此外,它们还适用于自动插入设备和剪弯机进行处理,可以与大多数现代电子设备兼容。厂商提供全面的技术支持,包括产品测试和维护服务。

    常见问题与解决方案


    1. 问:如何正确读取电阻器上的颜色代码?
    - 答:可以参考IEC 62标准,该标准规定了五带色码的使用方法。
    2. 问:遇到过热问题怎么办?
    - 答:请检查是否超过了最大额定电压或过载电压,确保其运行在允许的工作范围内。
    3. 问:如何确定是否达到绝缘强度要求?
    - 答:按照IEC规范进行相应的测试,如QC 400 000和QC 400 100,确保产品符合标准。

    总结和推荐


    综上所述,Type R系列精密金属膜固定电阻器具有高精度、稳定性和广泛的应用范围,非常适合那些对精度和稳定性有严格要求的应用场景。经过详细的技术规格和应用说明的验证,我们强烈推荐在相关领域使用这些产品。

6-1622796-0参数

参数
电阻值 14KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装

6-1622796-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-1622796-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY 6-1622796-0 6-1622796-0数据手册

6-1622796-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
