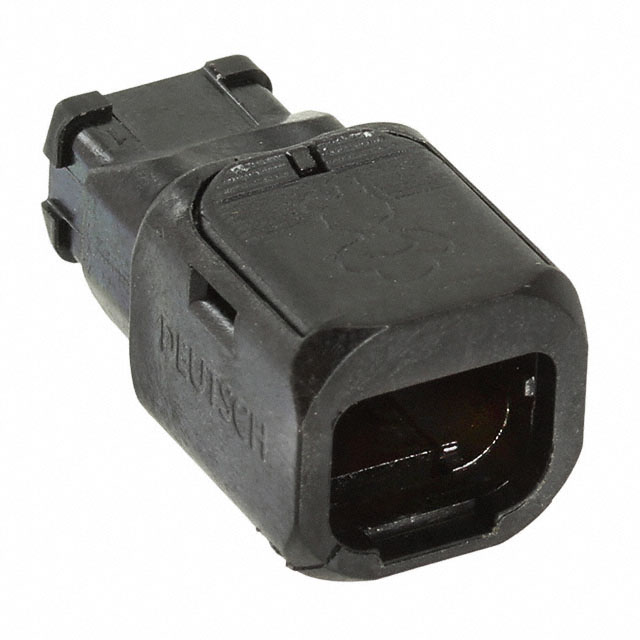

D369-P66-NP0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: TE’s lightweight, compact 369 series rectangular connectors feature 6-way plug position standard, and are suited for a variety of applications.
供应商型号: D369-P66-NP0
供应商: Master
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 D369-P66-NP0

D369-P66-NP0概述


    产品简介


    369系列连接器是由TE Connectivity(TE)生产的高可靠性、轻量化且体积小的连接器,专为严苛环境下的航空、国防和船舶应用而设计。这些连接器具有EWIS合规性,安装和维护简便,外形紧凑且节省空间。它们适合用于飞机内部照明、氧气面罩系统、厨房系统、座椅动作系统等多种航空设备中。

    技术参数


    - 机械特性:
    - 操作温度范围:-55°C至+175°C
    - 流体抵抗力:EN2591-315标准
    - 防护等级:IP67
    - 高度/湿度:RTCA DO-160
    - 振动:EN2591-403方法B,等级E,每轴8小时
    - 冲击:EN2591-402方法A,严重程度100
    - 耐久性:500次插拔循环
    - 电气特性:
    - 绝缘耐压:1500Vrms,泄漏电流小于2mA
    - 工作电流:5A
    - 绝缘电阻:初始≥5000MΩ
    - 工作电压:400VAC,500VDC
    - 材料:
    - 连接器主体和插入件:复合热塑性塑料
    - 接触件:铜合金,镀金
    - 密封件和面板垫圈:氟硅橡胶
    - 符合RoHS要求

    产品特点和优势


    - 重量和空间节约:矩形设计减少空间占用,采用轻量复合材料制成,无须额外紧固件即可安装。
    - 鲁棒设计:基于现有的ARINC 809/EN4165/ARINC 854标准,采用了AS39029/EN3155接触件。
    - 便捷性:每个半部分可配置为公针或母针接触件,增加钥匙编码配置;具备色码钥匙壳,便于盲配。
    - 安全性:密封设计适用于高湿环境,具有低烟、低毒性和阻燃性。
    - 电磁干扰保护:屏蔽效果显著,能够承受高达3.6kA的间接雷击。

    应用案例和使用建议


    369系列连接器广泛应用于航空航天领域的多个关键系统,如客舱照明、氧气面罩系统、厨房系统和座位动作系统。对于需要盲配和低可见度条件的应用场景,建议选择带声波锁定的型号,以确保可靠的连接。在安装过程中,建议按照制造商推荐的步骤进行操作,例如使用色码钥匙壳防止错误连接。

    兼容性和支持


    这些连接器完全兼容现有的369系列连接器家族,并提供多种键控选项,以便与其他组件或设备兼容。TE提供了详尽的技术文档和支持服务,包括安装指导文档和常见问题解答。

    常见问题与解决方案


    - Q: 插拔连接器时如何避免损坏?
    - A: 使用工具将连接器准确对准,确保完全锁紧后再释放压力。

    - Q: 如何保持连接器密封性?
    - A: 定期检查密封圈和垫圈的状态,如有损坏应及时更换。

    总结和推荐


    369系列连接器以其高可靠性、轻量化和紧凑设计成为航空航天领域的优选连接解决方案。凭借其优异的机械和电气性能,以及在极端环境下的出色表现,这些连接器能够满足严格的行业规范要求。因此,我们强烈推荐使用这款产品,特别是对于那些对连接器体积、重量和稳定性有严格要求的应用场合。

D369-P66-NP0参数

参数
排数 2
触头端接 压接
针脚数 6pin
类型 Friction Lock,Plug
颜色 黑色
触头类型 Male or Female
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

D369-P66-NP0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

D369-P66-NP0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY D369-P66-NP0 D369-P66-NP0数据手册

D369-P66-NP0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.437 ¥ 212.4072
5+ $ 18.5627 ¥ 165.1451
25+ $ 17.0258 ¥ 151.4719
50+ $ 16.218 ¥ 144.2088
100+ $ 16.0571 ¥ 140.6961
250+ $ 15.9727 ¥ 139.9565
500+ $ 15.9727 ¥ 139.9565
库存: 1672
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 212.4
直接购买
加入购物车
