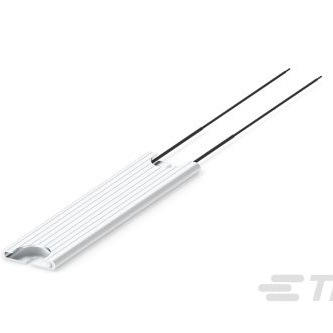

HCL165J15RCX

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% -80ppm/℃~200ppm/℃ 15Ω 100W 法兰安装 41.3mm*7.25mm*166.5mm
供应商型号: 2543816
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HCL165J15RCX

HCL165J15RCX概述


    产品简介


    TE Connectivity(TE)的铝壳电阻HCL系列设计为超薄封装,能够在空间有限且有散热条件的情况下处理高功率。这种电阻因其体积小巧却能吸收大额过载而备受青睐。HCL系列电阻特别适用于伺服驱动器和控制器以及变频器。它们被广泛用于电机制动、假负载和传统功率电阻应用中。

    技术参数


    - 功率等级
    - HCL130:70 W(环境温度20°C时),50 W(环境温度40°C时)
    - HCL165:100 W(环境温度20°C时),65 W(环境温度40°C时)
    - 阻值范围
    - HCL130:3.3 Ω 至 3.3 KΩ
    - HCL165:4.7 Ω 至 5.6 KΩ
    - 容差
    - ±5%,±10%(根据要求可定制更小容差)
    - 最大工作电压
    - 交流电压:1000 V(频率为50 Hz时),符合UL 508规范降为600 V
    - 直流电压:1414 V(符合UL 508规范降为848 V)
    - 浪涌电压能力
    - (端子到外壳间):4000 V(符合IEC 61800-5-1规范)
    - 绝缘电阻
    - ≥100 MΩ @ 500 VDC
    - 耐压强度
    - 2200 VAC(1分钟)
    - 温度系数
    - -80 ppm/°C至200 ppm/°C
    - 电缆
    - 标准:18 AWG,600 V,200°C

    产品特点和优势


    HCL系列铝壳电阻具备以下几个显著特点和优势:
    - 超薄设计:厚度仅为7.25 mm,适用于空间受限的应用场景。
    - 高功率密度:在如此紧凑的尺寸内提供高性能。
    - 高过载能力:可以承受大量瞬态过载。
    - 通过UL认证:确保安全可靠。

    这些特点使得HCL系列电阻在伺服驱动器、控制器及变频器等应用场景中表现出色,尤其在电机制动和功率电阻应用方面有明显的优势。

    应用案例和使用建议


    应用案例
    - 伺服驱动器:HCL系列电阻在伺服驱动器中的应用展示了其高效和稳定的特性。
    - 控制器:在控制器中使用HCL系列电阻能够有效提高系统的可靠性和稳定性。
    - 变频器:特别是在变频器中的应用,HCL系列电阻能有效抑制电压波动,提高系统整体性能。
    使用建议
    - 热管理:确保使用合适的散热器并涂抹热导化合物,以降低热阻,保证良好的接触面。
    - 选择合适型号:根据具体应用场景选择适合的型号和阻值,注意电源的最大工作电压限制。

    兼容性和支持


    HCL系列电阻具有较高的兼容性,能够与多种电子设备无缝集成。TE Connectivity提供了详尽的技术支持和售后服务,包括安装指南、故障排除工具以及专业咨询,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:如何确保正确的散热?
    - 解决方案:必须使用符合规格的散热器,并在电阻与散热器之间涂抹热导化合物,确保接触面平整。
    2. 问题:如何正确连接电源?
    - 解决方案:确保连接电源时,电源电压不超过规定的最大工作电压。遵循标准连接步骤进行操作。

    总结和推荐


    总的来说,HCL系列铝壳电阻以其独特的超薄设计、高功率密度和高过载能力在众多应用中表现出色。特别是其在伺服驱动器和变频器中的卓越性能,使其成为市场上的竞争佼佼者。TE Connectivity所提供的详细技术支持和服务也大大增强了用户的使用体验。因此,强烈推荐该产品给需要高性能、高可靠性的工程师和设计师。
    综上所述,HCL系列铝壳电阻不仅技术规格优越,而且应用广泛,具备高性价比。如果您正在寻找一个可靠的、适用于多种应用场景的电阻解决方案,HCL系列是一个值得考虑的选择。

HCL165J15RCX参数

参数
电阻值 15Ω
温度系数 -80ppm/℃~200ppm/℃
精度 ±5%
额定功率 100W
电阻个数 -
引脚数量 -
长*宽*高 41.3mm*7.25mm*166.5mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

HCL165J15RCX厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HCL165J15RCX数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HCL165J15RCX HCL165J15RCX数据手册

HCL165J15RCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
