4-794682-2

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 12pin 5A 760nm 金 黑色 通孔安装
供应商型号: FA-4-794682-2
供应商: Avnet
标准整包数: 169

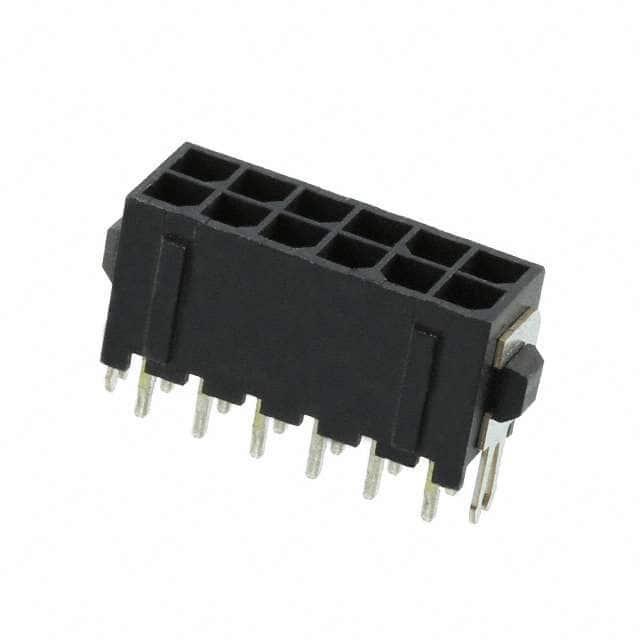

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794682-2

4-794682-2概述


    产品简介


    产品类型: PCB Mount Header, Vertical
    主要功能: 这是一款适用于电线与电路板连接的垂直安装插头,采用微距MATE-N-LOK系统,具有全屏蔽设计和金涂层。
    应用领域: 广泛应用于各种电路板之间的连接,特别是在需要高可靠性、高电流承载能力和严苛环境下工作的场合。

    技术参数


    - 中心线(间距): 3 mm [.118 in]
    - 排数: 2排
    - 位置数量: 12位
    - 连接器类型: 线到板连接
    - 连接器装配类型: PCB安装插头
    - 焊接方式: 通孔焊接
    - 额定电压: 250 VAC
    - 工作温度范围: -40 – 105 °C [-40 – 221 °F]
    - 最高工作温度: 105 °C [221 °F]
    - 接触面积长度: 4.15 mm [.163 in]
    - 接触尺寸: 0.64 mm [.025 in]
    - 接触面积镀层厚度: 0.76 µm [30 µin]
    - 接触电流容量: 5 A
    - 插针尾部尺寸: 0.64 mm [.025 in]
    - 接触插针尾部长度: 3.18 mm [.125 in]
    - 机械固定类型: 板载安装
    - 极化方式: 正交极化
    - 连接器长度: 22 mm [.866 in]
    - 连接器高度: 9.24 mm [.364 in]
    - 连接器宽度: 8.67 mm [.341 in]
    - PCB厚度(推荐): 1.57 mm [.062 in]
    - 排间距: 3 mm [.118 in]

    产品特点和优势


    这款Micro MATE-N-LOK插头具备以下几个显著特点和优势:
    - 全屏蔽设计:确保信号传输的稳定性和抗干扰能力,特别适用于复杂电磁环境下的应用。
    - 高电流承载能力:最大电流承载能力达到5 A,适用于多种电源应用。
    - 耐高温材料:使用高温尼龙材料作为外壳,能够在-40到105摄氏度的宽温度范围内稳定工作。
    - 可靠的电气特性:通过UL认证,Glow Wire测试等级达到750°C,表明其具有良好的阻燃性。

    应用案例和使用建议


    该产品广泛应用于汽车、工业自动化、通信设备等领域。例如,在汽车电子控制系统中,它可用于电源和信号线路的连接,确保可靠的数据传输和电源供应。
    使用建议:
    - 在安装过程中,注意按照制造商的指南进行焊接,以保证连接的可靠性。
    - 为提高连接稳定性,可以考虑在关键连接点增加额外的机械固定措施。
    - 定期检查连接状态,特别是高电流线路,确保连接可靠无松动。

    兼容性和支持


    该产品与同类TE Connectivity Micro MATE-N-LOK系列中的其他元件兼容。制造商提供了全面的技术支持和售后服务,用户可以通过电话+1 800 522 6752获得技术支持。

    常见问题与解决方案


    - 问题: 插头安装后无法正常导电
    解决方案: 检查焊点是否牢固,确认所有插针均已正确插入并焊接。
    - 问题: 插针尾部损坏
    解决方案: 更换新的插头,确保安装时避免过度弯曲或扭曲。

    总结和推荐


    综上所述,这款Micro MATE-N-LOK PCB Mount Header, Vertical具备出色的电气特性和物理性能,适用于多种应用场景。凭借其全屏蔽设计和高可靠性,是您电子设备连接的理想选择。我们强烈推荐此产品用于需要高性能和高可靠性的电路板连接项目。

4-794682-2参数

参数
排数 2
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
针脚数 12pin
防护等级 -
类型 Header,Locking Ramp
间距-配接 3mm
颜色 黑色
额定电流 5A
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

4-794682-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-794682-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 4-794682-2 4-794682-2数据手册

4-794682-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
169+ $ 1.9645 ¥ 16.2267
180+ $ 1.94 ¥ 16.0241
340+ $ 1.9089 ¥ 15.7678
850+ $ 1.872 ¥ 15.4626
1700+ $ 1.8258 ¥ 15.0809
库存: 342
起订量: 169 增量: 0
交货地:
最小起订量为:169
合计: ¥ 2742.31
